   Premessa

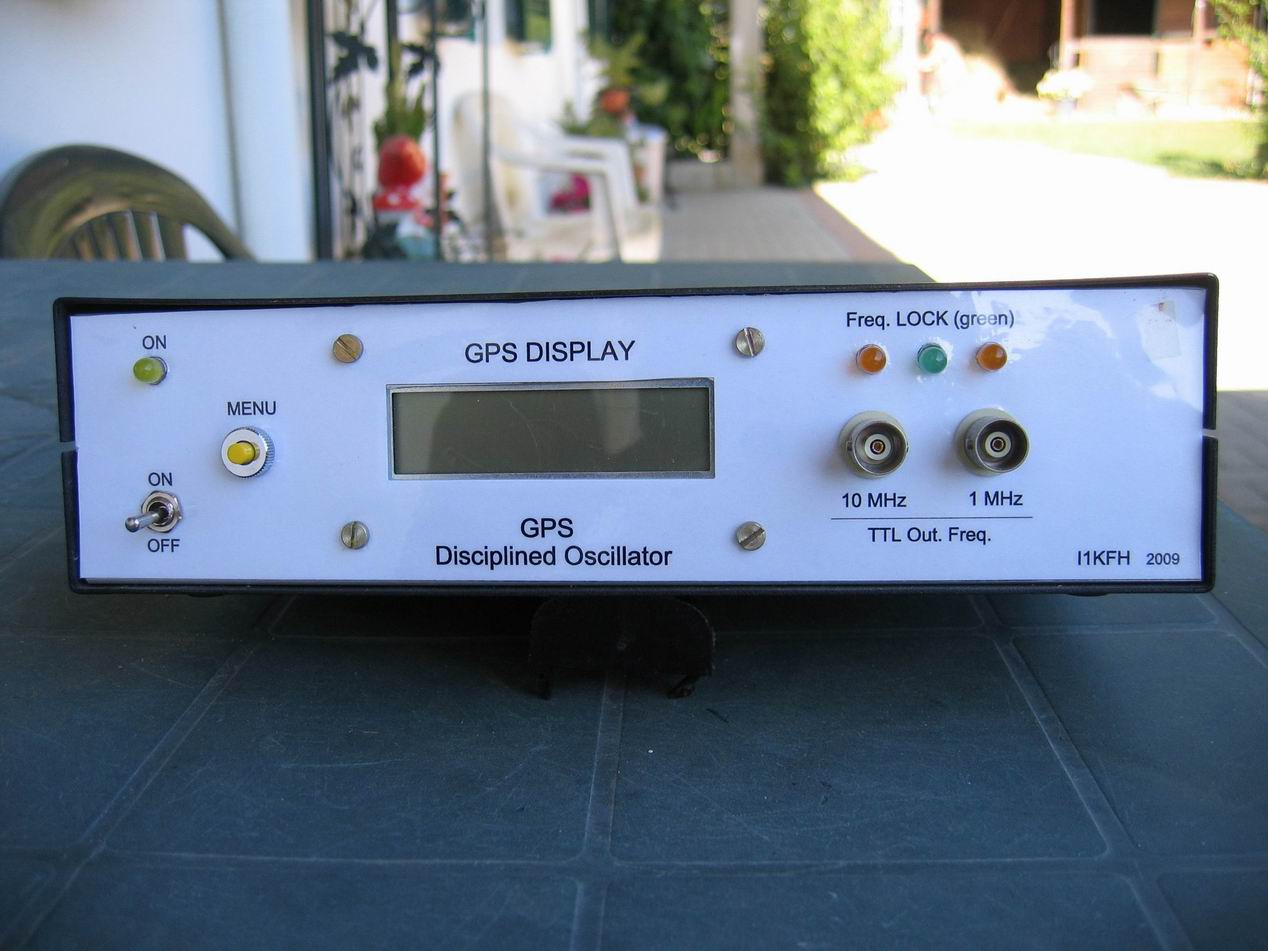

Questo GPSDO (GPS disciplined oscillator) è uno strumento capace di generare un segnale ad onda quadra di 1/10 MHz con precisione e stabilità eccezionale. Si parla di 1 Hz su 10 Ghz dopo un paio di ore dall'accensione.
Queste ottime caratteristiche si ottengono comparando il segnale in uscita dal GPS con quello di un VCXO (oscillatore controllato in tensione).
La funzione principale di questo oggetto è quella di pilotare la base tempi di un frequenzimetro, in modo tale da avere una lettura precisa e stabile.

   Schemi

Schema Elettrico del GPSDO (parte Digitale)
Schema Elettrico del GPSDO (GPS Interface, Lock Freq, Alimentatore)
Schema Elettrico del GPSDO (Display Interface)
Disposizione Componenti del GPSDO
