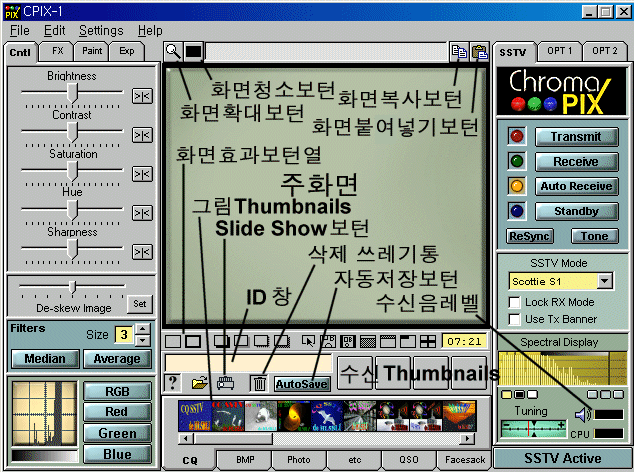

    1) General 탭의 Setting

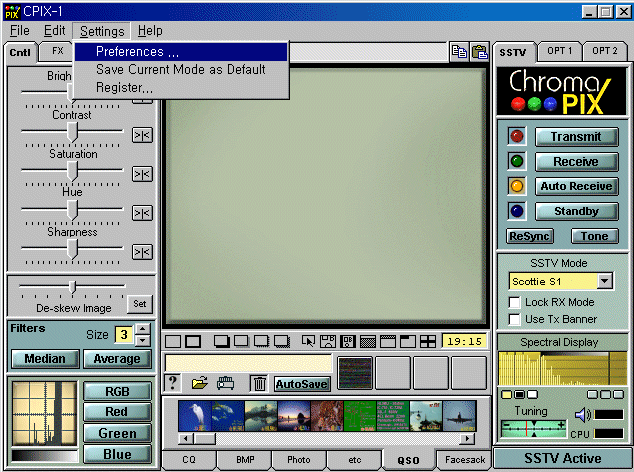

    • 좌측상단에 있는 풀다운 메뉴 중에서 [Settings]를 마우스의 왼쪽 버튼으로 클릭합니다.
    • 새로 열린 메뉴 중에서 [Preferences ...]를 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 이번에는 Setting 메뉴 아래에 [Preferences]라고 된 새로운 창이 열립니다.
    • [Preferences]라고 된 새로운 창의 상부에 있는 [General]라는 곳을 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 먼저 [Front Panel (Next Run)] 부분의 Setting을 합니다.
    • 각각 1~4의 숫자와 흰색의 원 중에 하나를 선택하여 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어 주고 우측 하단의 OK 버튼을 마우스의 왼쪽 버튼으로 클릭한 후 빠져 나옵니다. 이후 모든 Setting은 반드시 OK 버튼을 클릭해야 실행한 Setting이 효과가 있습니다, 따라서 이후에는 설명하지 않습니다.
      그런 다음 프로그램을 종료한 후 다시 기동하게 되면 선택한 숫자에 상응하는 숫자의 주화면 Panel이 나타납니다.
      Next Run의 뜻은 지금 체크를 해도 효과를 나타내는 것이 아니고, 일단 프로그램을 종료한 후 다시 기동했을 때부터 효과가 있음을 말합니다.
      이후에 Next Run의 뜻은 모두 동일하므로 설명하지 않습니다.
    • 다음은 [Auto Save Format] 부분의 Setting을 합니다.
    • 좌측의 흰색원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어서 선택하고 주화면 Panel에 있는 자동저장 버튼을 눌러두면 자동저장 디렉토리를 선정한 디렉토리에 저장되는 그림 파일의 포맷이 JPEG (JPG) 또는 BMP로 확장자가 정해집니다.
      BMP 파일은 화질이 좋으나 파일의 크기가 크기 때문에 (약 240 Kb) 하드 디스크를 많이 사용하고, 반면 JPEG (JPG) 파일은 크기가 적으나 화질이 조금 열화됩니다만 기호에 따라 선택하시기 바랍니다.
    • 다음은 [System Options] 부분의 Setting을 합니다.
    • 첫째 [Auto Refresh Thumbnails]는 마우스의 왼쪽 버튼으로 클릭하여 체크를 했을 때, 주화면의 그림을 마우스의 왼쪽 버튼으로 찍어서 끌고 가서 그림 Thumbnails에 놓으면 (드레그 & 드롭) 그림 저장화면이 나타납니다. 여기에서 파일 이름과 파일 포맷을 정해준 후 [OK] 버튼을 클릭하면 그림 Thumbnails에 자동으로 Thumbnail 그림이 만들어 집니다.
    • 두 번째 [Confirm File Deletes]는 마우스의 왼쪽 버튼으로 클릭하여 체크를 했을 때, 프로그램의 하부에 있는 그림 Thumbnail로부터 그림을 삭제할 경우 확인 메시지가 나타납니다. 실수로 중요한 그림파일을 지우지 않기 위해서 입니다.
    • 세 번째 [Display File Dates in Browser]는 마우스의 왼쪽 버튼으로 클릭하여 체크를 했을 때, 마우스를 프로그램의 하부에 있는 그림 Thumbnail에 가져갔을 때 ID 창에 그림의 파일 이름과 저장한 날짜를 보여줍니다.
    • 네 번째 [Create Thumbnail Preview Files]는 마우스의 왼쪽 버튼으로 클릭하여 체크를 했을 때, 그림 디렉토리에 새로운 그림을 외부로부터 저장한 경우 주화면 Panel의 하부에 있는 그림 Thumbnail로부터 주 그림 판에 그림을 불러들이면 자동으로 그림 Thumbnails 부분에 그림이 만들어져 나타납니다.
    • 다음은 우측상부의 [Slide Show] 부분을 Setting하여 보겠습니다.
    •  Speed 슬라이드 볼륨을 Slow와 Fast 사이의 적정한 위치에 놓고 Slide Show 버튼을 마우스의 왼쪽 버튼으로 클릭하면, 슬라이드 볼륨의 위치에 따라 정해진 속도로, 주화면 Panel의 하부에 있는 그림 Thumbnail중에 선택 되어진 그림 Thumbnail의 그림이 주화면에 차례대로 나타납니다.
    • 그 바로 아래의 [Use Wipes]는 바로 앞의 흰 사각 Box에 마우스의 왼쪽 버튼으로 클릭하여 체크를 하여 두면, 주화면에 차례대로 나타나는 그림과 그림사이에 여러 종류의 장면전환 효과를 볼 수 있습니다.
    • 다음은 우측하부의 [Clock Display/Time Stamp]를 Setting 합니다.
      상측의 [Local Time]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어주면 대한민국 표준시 (KST)가 주화면 Panel의 시간표시창에 표시됩니다.
      하측의 [UTC]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어주면 우주표준시 = 세계표준시가 주화면 Panel의 시간표시창에 표시됩니다.



    2) SSTV 탭의 Setting

    • 좌측상단에 있는 풀다운 메뉴 중에서 [Settings]를 마우스의 왼쪽 버튼으로 클릭합니다.
    • 새로 열린 메뉴 중에서 [Preferences ...]를 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 이번에는 Setting 메뉴 아래에 [Preferences]라고 된 새로운 창이 열립니다.
    • [Preferences]라고 된 새로운 창의 상부에 있는 [SSTV]라는 곳을 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 먼저 PTT 부분의 Setting을 합니다.
    • 좌측상부의 PTT라는 Box 안에 [Use Push-To-Talk (PTT)]라는 글자 앞에 흰 사각 Box가 있습니다,
      여기를 마우스의 왼쪽 버튼으로 클릭하여 체크를 하여 둡니다.
    • 다음은 바로 밑에 있는 노란색 Box안에 숫자가 있고 옆에는 상하 삼각형 버튼이 있고 그 오른쪽에는 [PTT COM Port #]라고 되어 있습니다.
      숫자는 Computer의 뒷면에 있는 COM Port ( RS232C )의 번호를 말합니다.
      자기 Computer의 몇 번 COM Port ( RS232C )에
      PTT용 인터페이스를 꽂았는가에 따라 옆의 상하 삼각형 버튼을 이용하여 맞추어 줍니다.
    • 다음은 바로 밑에 흰색의 원이 상하로 있고 그 옆에는 각각 [Use DTR for PTT]와 [Use RTS for PTT]라고 되어 있습니다.
      여기에는 인터페이스를 만들 때 9 Pin의 소켙에서 5번 Pin과 4번 Pin을 사용했으면 [Use DTR for PTT]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어 줍니다.
      또는 9 Pin의 소켙에서 5번 Pin과 7번 Pin을 사용했으면 [Use RTS for PTT]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어 줍니다.
      그리고 인터페이스를 만들 때 25 Pin의 소켙에서 7번 Pin과 20번 Pin을 사용했으면 [Use DTR for PTT]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어 줍니다.
      또는 25 Pin의 소켙에서 7번 Pin과 4번 Pin을 사용했으면 [Use RTS for PTT]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어 줍니다.
    • 또한 만약에 PTT 인터페이스를 사용하지 않고 Rig의 VOX를 이용할 때에는 [Use Push-To-Talk (PTT)]라는 글자 앞에 흰 사각 Box 안에 체크를 한번 더 마우스의 왼쪽 버튼으로 클릭하여 지웁니다.
      그리고 좌측 중간에 있는 VOX의 Box안에 있는 [Stretch Start Tone for VOX] 앞의 흰 사각 Box에 마우스의 왼쪽 버튼으로 클릭하여 체크를 하여 두면, 사운드 카드에서 화면을 전송하기 전에 VOX에 의한 PTT동작을 위해 먼저 1200 Hz의 음을 내어 보내어 시간을 지연 시킨 후에 화면의 음을 송신합니다.
      만약 이것을 체크하지 않으면 동작은 되지만 수신 상대방이 화면 전송 Mode를 찾지 못해 자동수신이 되지 않거나 동기가 흐트러지는 경우가 발생할 수도 있습니다.
    • 그리고 필자의 소견입니다만, [Stretch Start Tone for VOX]는 어느 경우라도 사용하는 편이 좋을 것이라 생각합니다.
      왜냐하면 ChromaPIX는 Caller ID (top line of video)를 사용하는 경우가 있는데 이때 그림은 송신이 되나 Caller ID가 송출이 되지 않을 경우가 있습니다.
      송신 초기에 나가는 신호이므로 사전에 지연을 시켜주는 것이 더 정확하게 Caller ID (top line of video)를 송신할 수 있기 때문입니다.
    • 다음은 좌측 아래쪽의 [Receive] 부분은 [Clear screen on RX start]의 좌측 흰색 사각 Box에 체크가 있을 경우에는 그림의 수신이 시작될 때 주화면에 그림등이 있을 경우에 완전히 지워져서 흑색으로 청소가 됩니다.
      체크가 없으면 앞서 수신한 그림 또는 불러들인 그림이 남아 있는 상태에서 새로 수신되는 그림이 점차적으로 덧씌워 집니다.
    • 다음은 오른쪽 상부의 [High Resolution Images (Next Run)]에 체크를 하면 고 밀도 화면을 취급할 수 있게 됩니다.
      이것은 송수신상태의 고 밀도 화면이 아니고 그림을 주화면에 불러들일 때 고 밀도화면으로 불러들인다는 뜻입니다.
    • 바로 밑의 [Mini-Monitor (Next Run)]은 체크가 있을 경우 여러 개의 주화면 중에 현재 수신되고 있는 주화면을 마우스의 왼쪽 버튼으로 더블 클릭하면 아주 작은 주화면으로 변합니다.
      이때 작은 주화면의 네 곳의 귀퉁이 중 한 곳을 마우스의 왼쪽 버튼으로 찍어서 끌어가면 조금 큰 주화면이 됩니다만, 작은 것과 조금 큰 것 두 가지 종류만 가능합니다.
    • 세 번째의 [Program Start Mode]에 체크를 한 후에 프로그램을 종료하였다가 다시 기동하게 되면 바로 [Auto Receive] 상태가 됩니다.
    • 네 번째의 [CW ID]에 체크를 해두고 [Use CW ID]의 오른쪽에 있는 노란색 칸에 마우스의 왼쪽 버튼으로 찍은 후 영문 글자를 입력하면 그림의 송신 종료 후 입력한 글자대로 모오스 부호가 송출됩니다.
      가능한 짧은 편이 많은 사람이 싫어하지 않을 것 같아, "K" 정도의 글자 하나만을 추천하고 싶습니다.



    3. Banners 탭의 Setting

    • 좌측상단에 있는 풀다운 메뉴 중에서 [Settings]를 마우스의 왼쪽 버튼으로 클릭합니다.
    • 새로 열린 메뉴 중에서 [Preferences ...]를 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 이번에는 Setting 메뉴 아래에 [Preferences]라고 된 새로운 창이 열립니다.
    • [Preferences]라고 된 새로운 창의 상단에 있는 [Banners]라는 곳을 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 먼저 [TX Banners] 부분의 Setting을 합니다.
    • 제일 위에 있는 [Standard ChromaPIX]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어주면 Standard Banner 같은 ChromaPIX에서 만들어 놓은 표준 Banner Header가 송신하는 그림 전체의 크기 320 Pixel x 256 Pixel 중에서 상단에 320 Pixel x 16 Pixel의 크기로 삽입되어 송출됩니다. 그리고 표준 Banner는 프로그램 내부에 내장되어 있기 때문에 변경이나 개조가 불가능합니다.
    • 다음의 [Banner 1 ~ 3]은 사용법이 동일 하며 먼저 적절한 디렉토리에 Image Program ( Paint Shop 또는 Photo Shop 등)을 이용하여 320 Pixel x 16 Pixel의 크기로 Banner Header용 그림을 만들어 놓습니다. 그리고는 노란색의 창안에 전체의 디렉토리와 파일명을 입력해주고 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어주면 각각의 선택된 Banner Header가 송신하는 그림 전체의 크기 320 Pixel x 256 Pixel 중에서 상부에 320 Pixel x 16 Pixel의 크기로 삽입되어 송출됩니다.
      또한 제일 우측의 [Browse...]를 마우스의 왼쪽 버튼으로 클릭하여 Banner Header용 그림을 만들어 놓은 디렉토리를 찾을 수도 있습니다.
    • 다음은 좌측하부의 [Station ID] 부분의 Setting을 합니다.
    • [Caller ID (top line of video)]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어주면 송신하는 그림의 제일 상단에 1 Pixel 뚜께의 흰색 선이 띄엄띄엄 떨어져 송출됩니다.
      이것에 의해 동일한 ChroamPIX 프로그램을 사용하는 수신측에서는 자동수신이 시작될 때 즉시 ID 창에 송신측의 호출부호가 나타나므로 그림 전체가 수신되기도 전에 송신측의 호출부호를 알 수 있어서 응답할 그림을 준비할 수 있습니다.
    • 바로 아래의 [Callsign Display(upper right)]의 앞에 있는 흰색 원에 마우스의 왼쪽 버튼으로 클릭하여 검은 점을 찍어주면 송신하는 그림의 우측상단에 송신측의 호출부호가 송출되며 송신하는 그림 위에 흑색 외곽선의 흰색글자만 나타납니다.
      그 아래의 [Solid Background]의 앞에 있는 흰색 사각 Box에 마우스의 왼쪽 버튼으로 클릭하여 체크를 하여 주면 글자 크기만큼의 회색의 바탕이 채워진 흰색글자의 모양이 됩니다.
    • 다음은 우측하부의 [TX Stamp Options] 부분의 Setting을 합니다.
    • [TX Stamp Options]은 주화면 Panel의 우측상단에 있는 3개의 탭 가운데 OPT 1 탭 중에서 중앙에 있는 Box의 아래쪽에 있는 [Tx Options] 안에 [Date Stamp on TX]를 먼저 확인합니다. 여기에서 앞에 있는 흰색 사각 Box에 마우스의 왼쪽 버튼으로 클릭하여 체크를 하여 주면 [TX Stamp Options]에서 Setting한 내용이 효과를 나타내고 그렇지 않으면 Setting을 해두어도 효과는 나타내지 않습니다.
    • [TX Stamp Options]중 [Include Time]과 [Include Call Sign]을 모두 체크하지 않았을 경우에는 주화면의 송출할 그림의 좌측하부에 "월-일-년"의 흑색 외곽선에 흰색글자의 날짜가 송출됩니다.
    •  [TX Stamp Options]중 [Include Time]과 [Include Call Sign]을 모두 체크하였을 경우에는 주화면의 송출할 그림의 좌측하부에 "호출부호, 월-일-년, 시:분:초, UTC 또는 없음"의 흑색 외곽선에 흰색글자의 날짜가 송출됩니다.
      여기서 UTC는 우주표준시 = 세계표준시를 말하며, 없음 이란 UTC가 표시되었던 곳에 아무 것도 표시되지 않음을 말합니다.
    •  [TX Stamp Options]중 [Include Time]과 [Include Call Sign] 중에서 하나만 선택했을 경우에는 해당하는 내용만 송출됩니다.



     3. Files 탭의 Setting

    • 좌측상단에 있는 풀다운 메뉴 중에서 [Settings]를 마우스의 왼쪽 버튼으로 클릭합니다.
    • 새로 열린 메뉴 중에서 [Preferences ...]를 마우스의 왼쪽 버튼으로 또 클릭합니다.
    • 이번에는 Setting 메뉴 아래에 [Preferences]라고 된 새로운 창이 열립니다.
    • [Preferences]라고 된 새로운 창의 상단에 있는 [Files]라는 곳을 마우스의 왼쪽 버튼으로 또 클릭합니다.

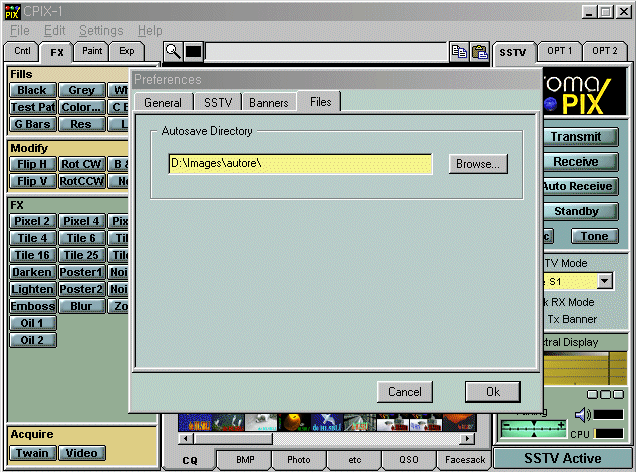

    • 상부에 [Autosave Directory]라는 Box가 있습니다.
    • 컴퓨터 내에 있는 하드 디스크 중에 자동저장될 디렉토리를 만든 후에 노란색 창에 디렉토리 루트를 입력하면 해당 디렉토리에 자동저장이 이루어 집니다.
    • 물론 주화면 Panel에서 [AutoSave] 버튼을 마우스의 왼쪽 버튼으로 클릭하여 두어야 유효합니다.
    • 하부의 비워둔 곳에는 앞으로 유용한 기능이 더 추가 되리라 예상됩니다.
