Ezt a remek műszert német rádióamatőr oldalon találhatjuk meg. DL1ALT és DL4JAL munkája. Magyar fordítás DL2JTE Laci OM végezte.
Ebben van 1 DDS ami ~ 100kHz - 550 MHz között hangolható. Mellette van 1 logaritmikus erősítő is ennek az átfogása ~90 dB.
Az NWT500 rendszer soros porton keresztül kapcsolódik a PChez a rajta futó program végzi el a mérés vezérlését és az eredmény megjelenítését.
Képes PDF fájlban a mérési jegyzőkönyvet is generálni.
Mindekinek hasznos segédeszköze lehet nagyfrekis mérésekhez.
Az alkatrészek nagytöbbsége a LOMEX-ban mint KIT megrendelhető. DDS-nem :-(. Panelt a PCB kftnél lehet megrendelni. Inkább többet rendeljetek tőlük álljatok össze néhányan az építésre.
A Panel ára ~ 1800 HUF www.pcb.hu
A KIT ára ~ 7-8000 HUF www.lomex.hu
A DDS ára ~ 1x-2x ezer HUF www.farnell.hu
DL1ALT oldala hardwer leírás és adatai
DL4jal oldala WINDOWS / LINUX szoftver elérhetősége

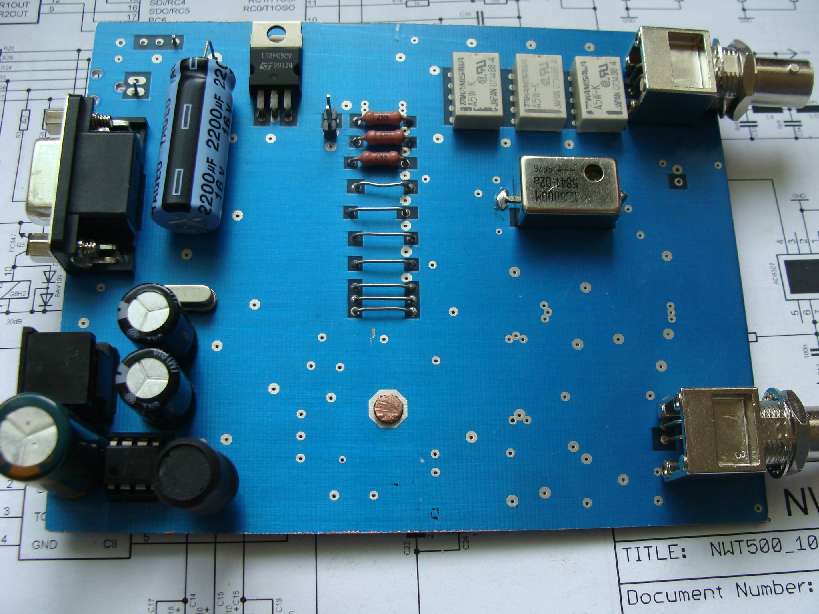

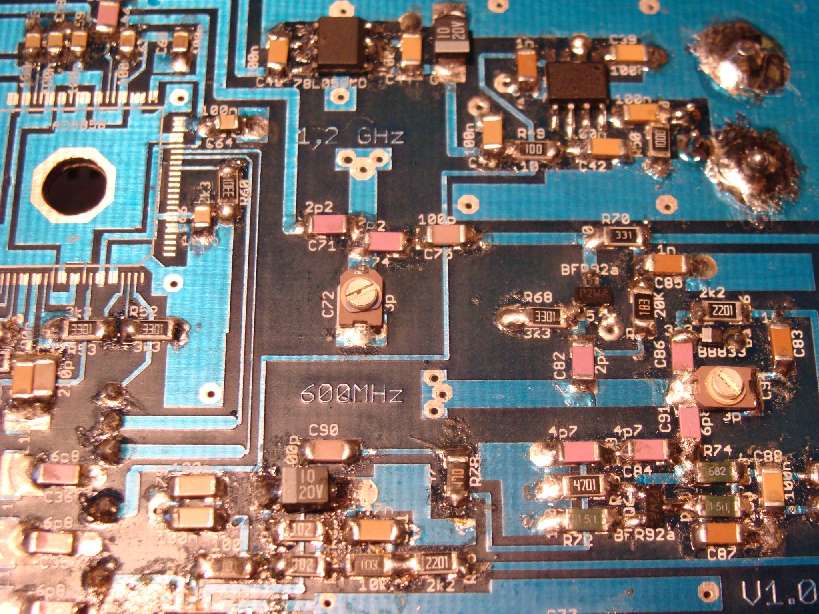

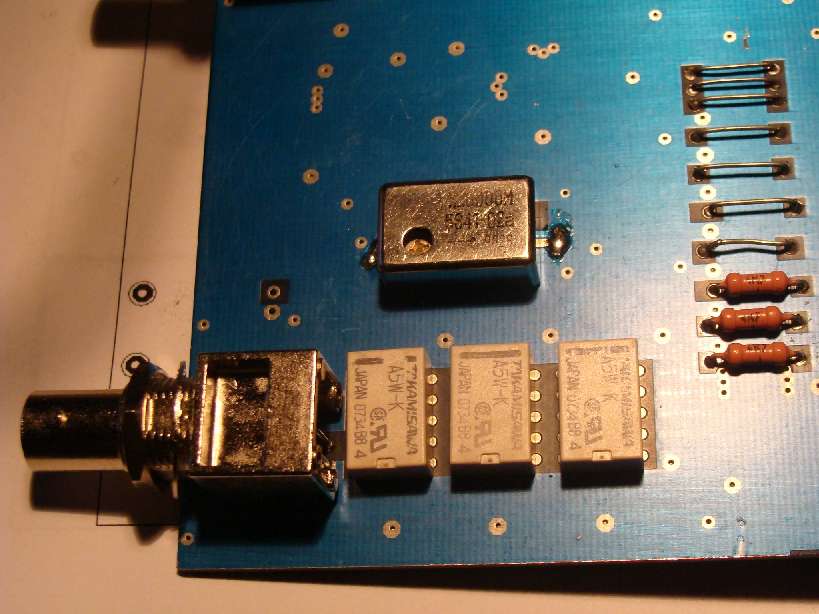

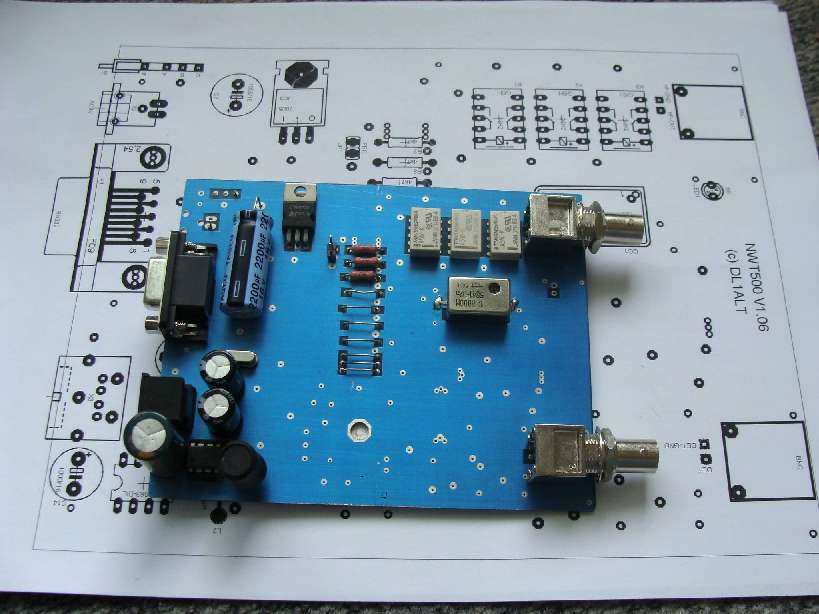

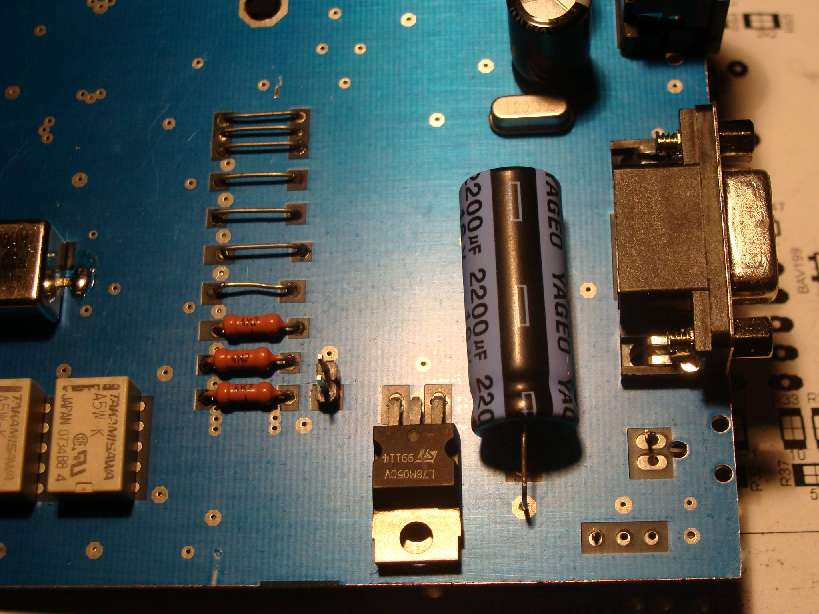

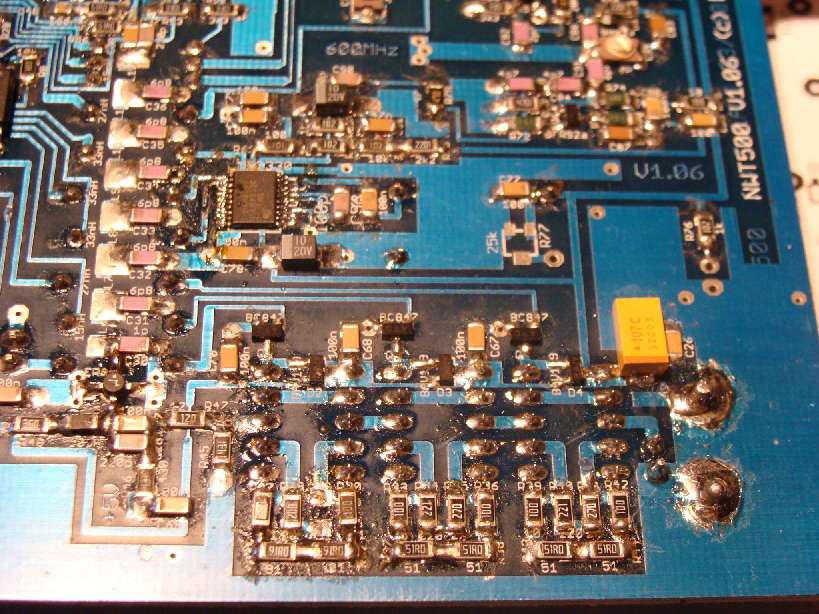

Képek az építésről :

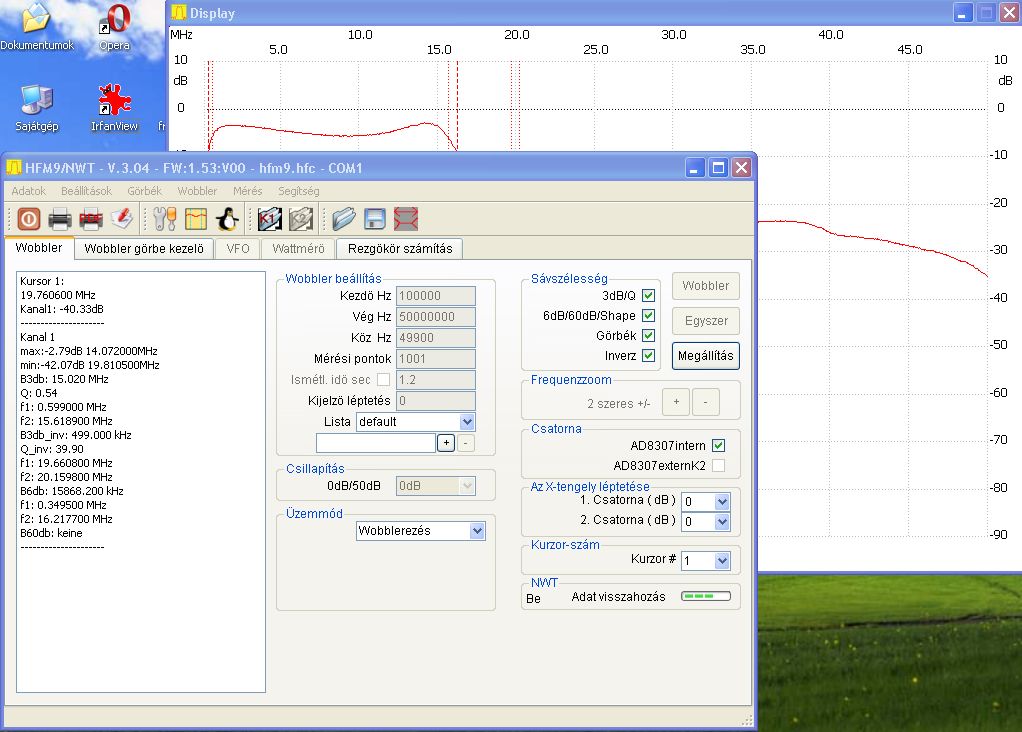

A program használata :

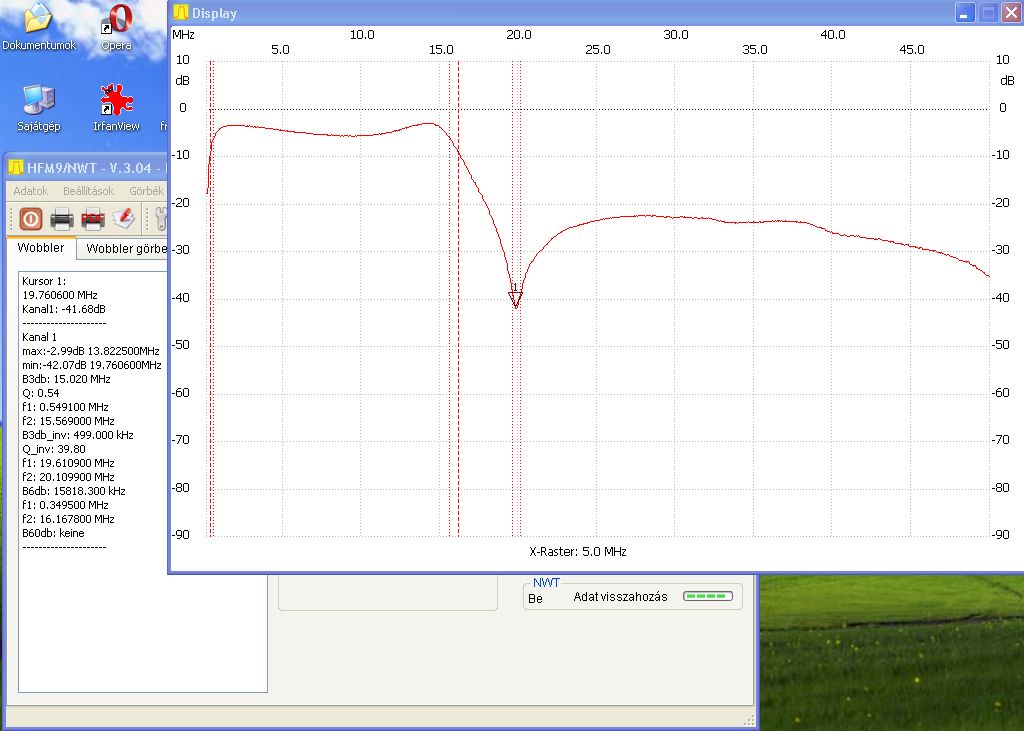

Autotrafós antenna hangolóm mérése :

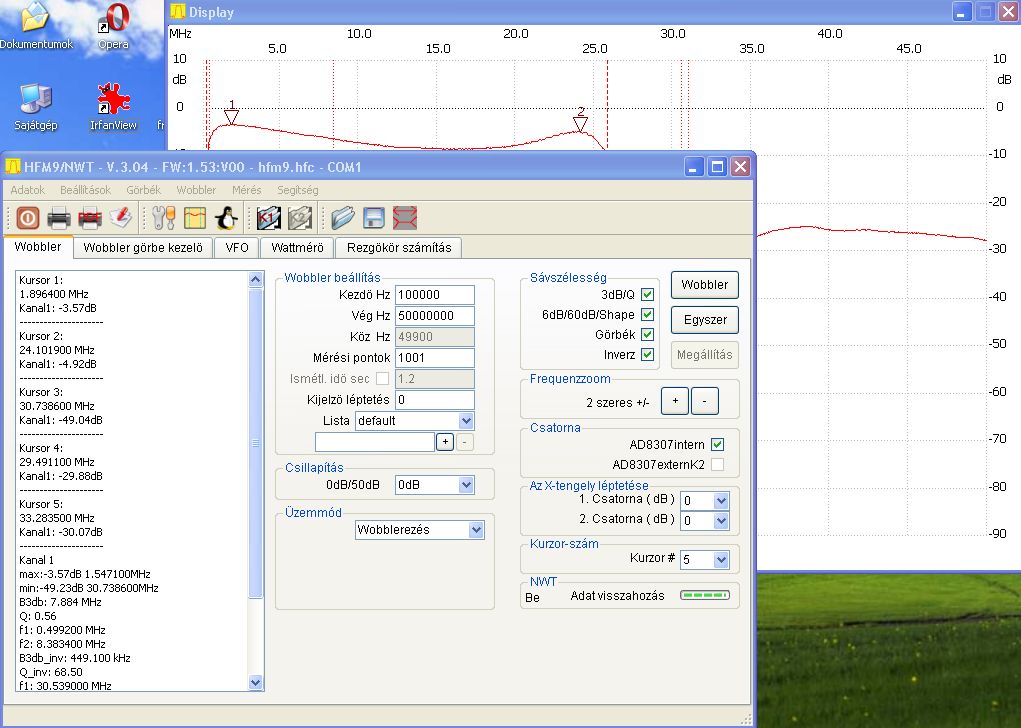

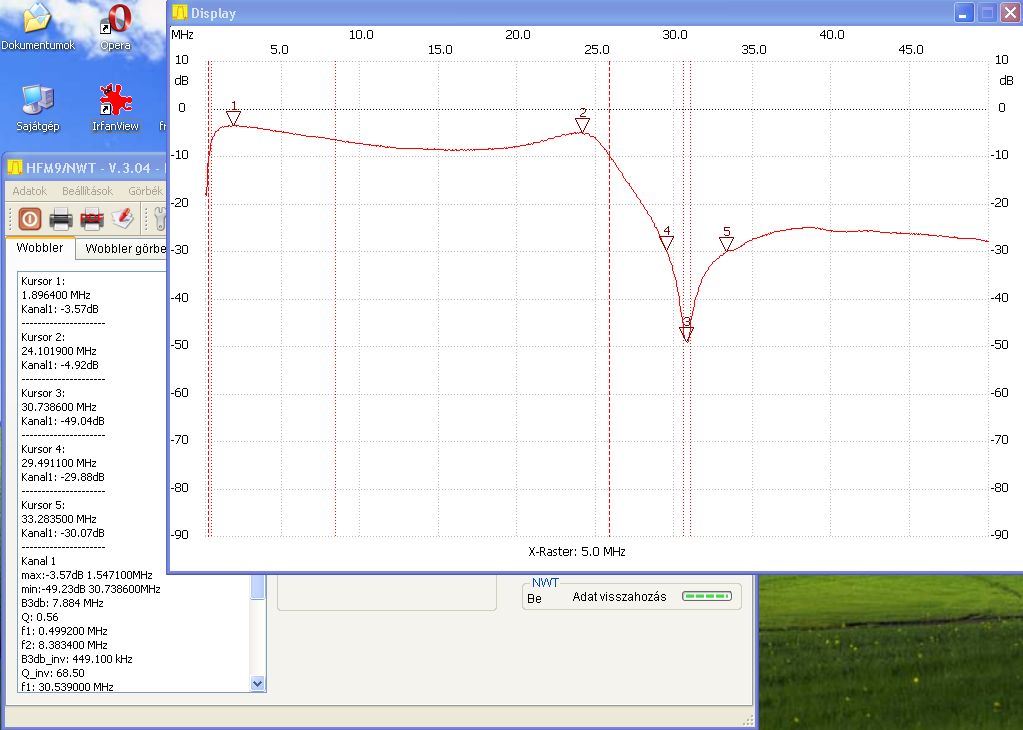

Autotrafós antenna hangolóm mérése 5db kurzor felrakása után :
