Egyszerű antenna hangolót szerettem volna építeni
Sok állású kerámia Yaxle manapság tömegesen nem fordul elő, használható légforgókat se lehet könnyen beszerezni.
Ezért ezt a konstrukciót választottam 1 tekercs és 1 forgó kondenzátor és sok banánhüvely van benne.
200*200-as villanyszerelő dobozba lett beépítve.
Műanyag doboz , ez lehet rossz is nem árnyékolt , de így a ház és az alkatrészek közti kapacitások is eltünnek.
Ezek ronthatják a tuner jóságát ha fémdobozba van felépítve.

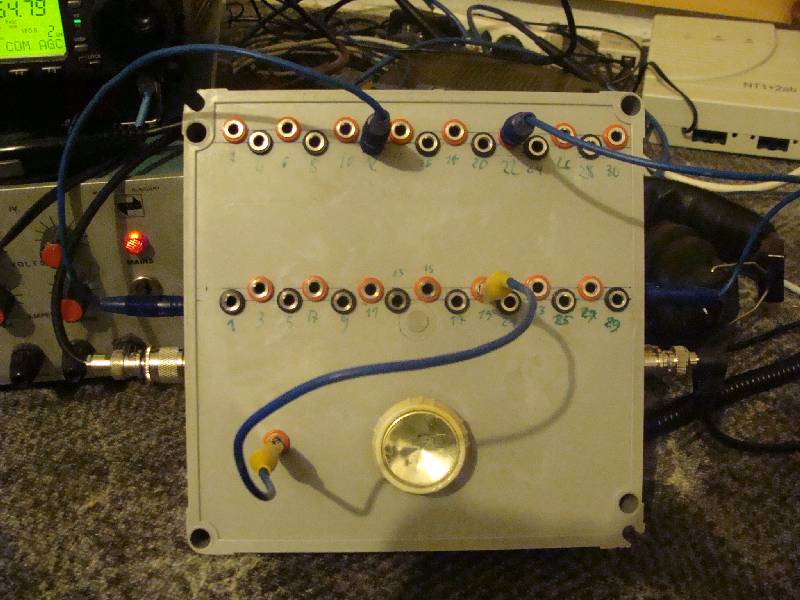

Előlap :
Belső felépítése :
A közös földsín konzerves dobozból van.
Tekercs test kerámia 40 mm átmérővel ( HAM BAZÁRBAN vagy amatőr találkozókon is beszerezehető ha végképp nincs 40-es vízvezeték cső is jó) .
3 féle kimeneti antenna csatlakózó van rajta: BNC, AMPHENOL, banánhüvely .
Ami hiányosságnak érzek , hogy 1 külön föld banánhüvelyt nem raktam rá.

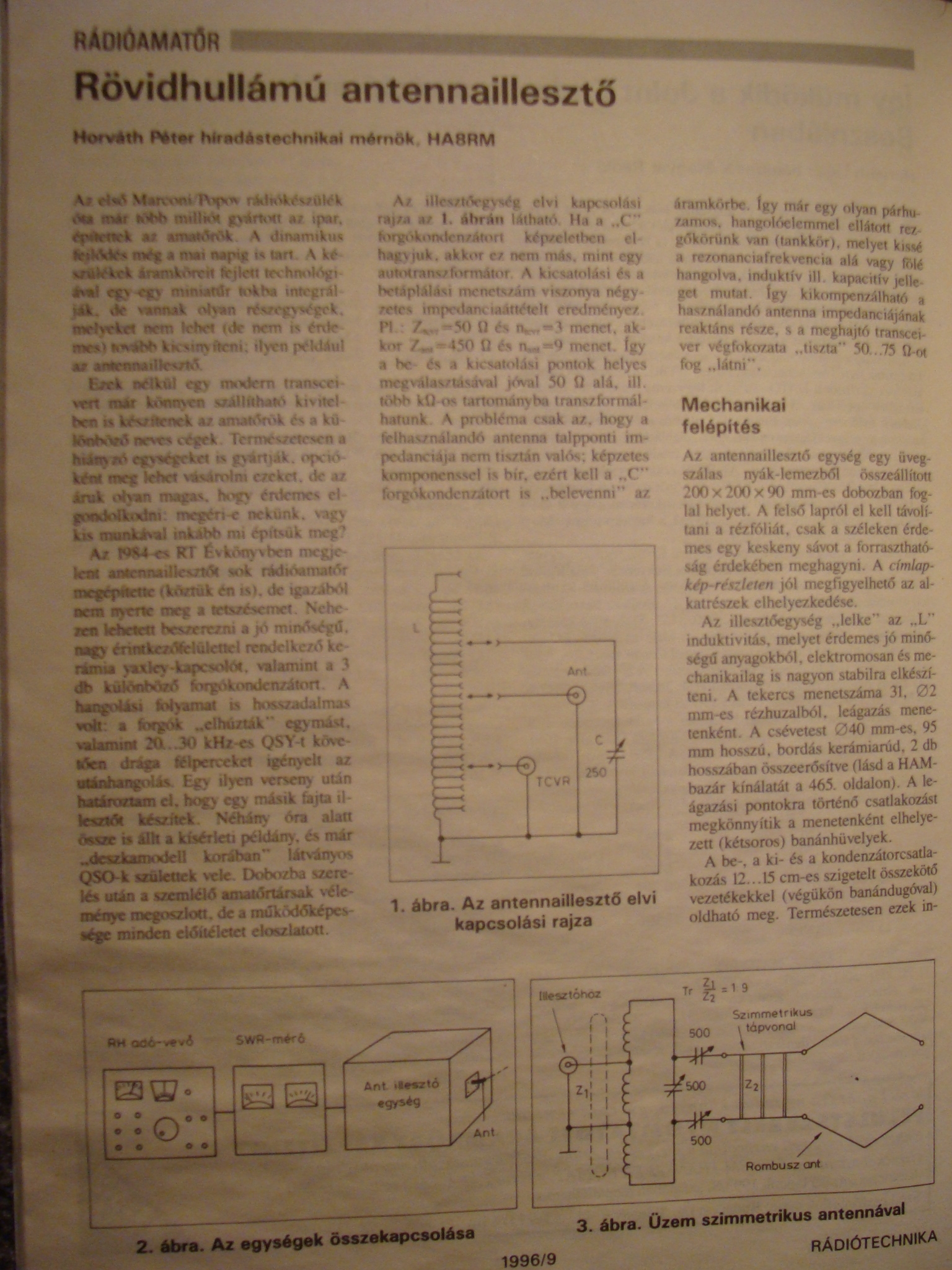

Az eredeti leírása itt van :
