Mérési sorozatok a HA SDR1K rádiómon
A 2008-as Makói Rádióamatőr találkozón rendezett konstruktőri versenyen indultam (2008.07.19)
Az amatőr társaim a hobbink összes területéről hoztak saját építésű eszközt.(20-30 féle volt)
Komplett amatőr állomást állíthattunk volna össze belőle.
Felsorolva: (csak kine hagyjak valamit/valakit) Antenna (HA8CT), Antennatuner(HA8DU), Távvezérelt antenna átkapcsolók(YU7...), RH végfok ( 1,5KW :-O ) (HA8UG)
QRP adóvevő RHra (HA8EV), Róka (RIM RTF ARDF kihogy ismeri) adók és vezérlői, vevők (HA8IG,YOx...) , 23 cm ATV adóvevő (HA8MP), Elkey, SWR mérő ... stb.
Tisztelt pályázó társaim akiket kihagytam volna kérem jelezzék részemre és bepótolom a hiányosságokat, remélhetőleg a szervezők
is közzé teszik összefoglalójukat a klub honalpján.
Meglepetésemre :-O megosztott első díjat kaptam a szervezőktől a HASDR 1000 pályaművemre!
Nagyon szépen köszönöm a megjelent vendégeknek mert az ő szavazataik alapján érdemeltem ki a díjat !!!
Ezenkívűl Lacinak (DL2JTE) aki éveleji (forum.hasix.org oldalon) az érdeklődő írásomra telefonon megkeresett.
Részletes információi segítségével elindítottam ennek a készüléknek a megépítését.
HA8CT Andrásnak is köszönöm , hogy az általa készített 3.5 Mhz-es keretantennára köthettem a rádiómat.
Megkímélt a fára mászás, faágra dobás macerájától amire a LongWire antennám telepítéséhez szükség lett volna :-) .
András is dobogós helyezést ért el a keretantennával .

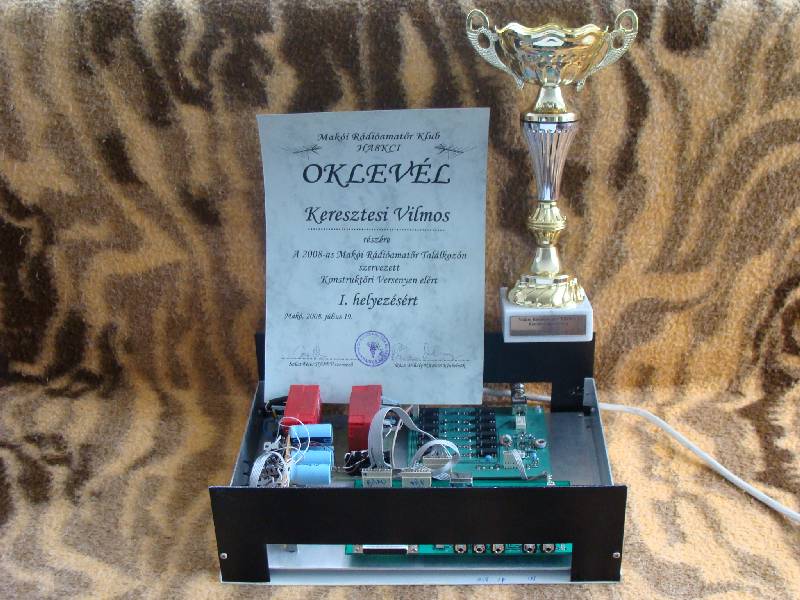

I. AWARDS (HOME MADE/DIY) Constructor competition in MAKÓ HAM MEETING (HASDR 1000 RIG)
I. AWARDS (HOME MADE/DIY) Constructor competition in MAKÓ HAM MEETING (HASDR 1000 RIG)
I. AWARDS (HOME MADE/DIY) Constructor competition in MAKÓ HAM MEETING (HASDR 1000 RIG)
így nézett ki a SDR-1000 rádióm 2008.07.06.
Na jó a táp rész változni fog. Csak 2 trafóval tudtam egyszerűbben megoldani a táplálást.
Ez volt itthon :-) lomtalanítás a fiókból ;-)
14 VA trafók 2*12 V és 2*6V a 12 Voltosból készült a +/- 15V és 12 V
A 6 voltosból pedig a 5V és 2db 3.3 V feszültség forrás
Teljes (ALL)

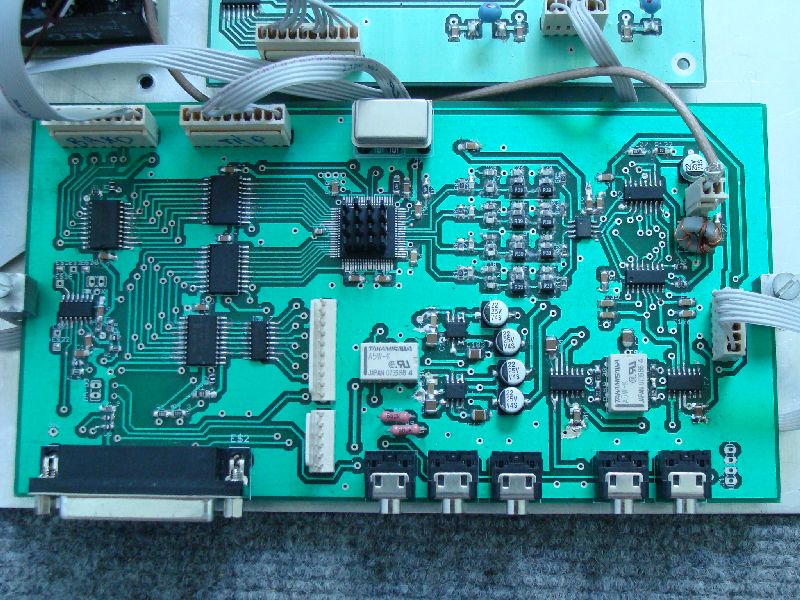

PC Nyomtató interfész , DDS, adó/vevő keverő (PC printer interface, DDS RX/TX mixer)
Sávszűrő és végfok panel ( BANDPASS and PA BOARD)

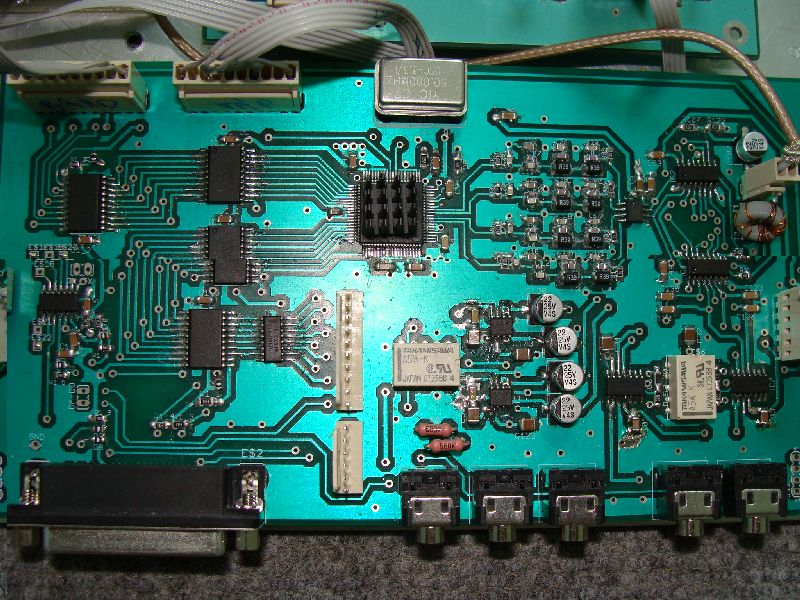

PC Nyomtató interfész , DDS, adó/vevő keverő (PC printer interface, DDS RX/TX mixer)

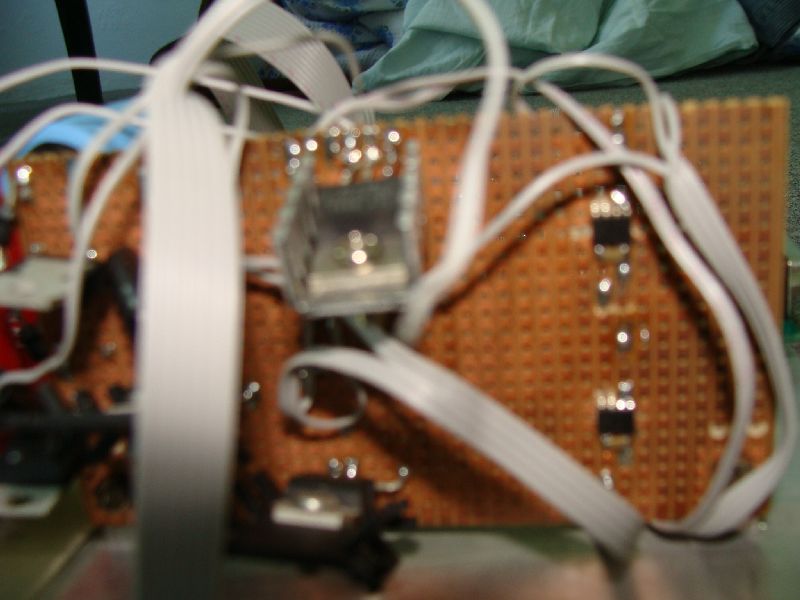

Tápegység "kicsit kuszán" :-) ( POWER SUPPLY "little muddled" :-) )
Tápegység forrasztási oldal 2 * 3,3 V ( Power supply bottom layer 2 * 3,3 V )
PC Nyomtató interfész , DDS, adó/vevő keverő (PC printer interface, DDS RX/TX mixer)
Sávszűrő és végfok panel ( BANDPASS and PA BOARD)

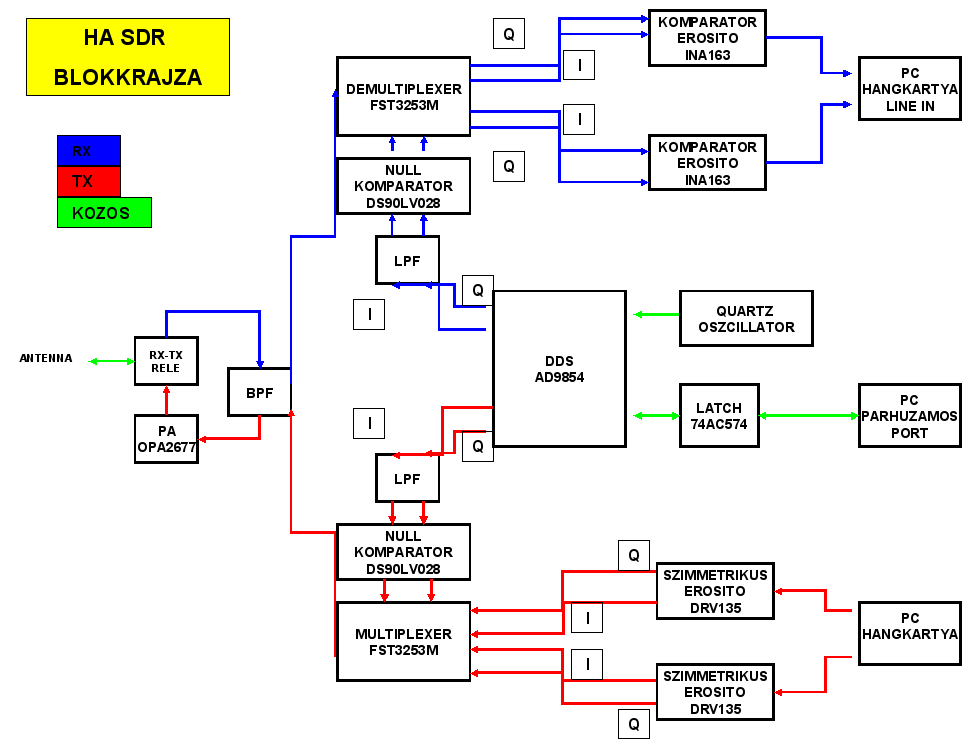

SDR 1000 blokk vázlata (SDR 1000 diagrams)

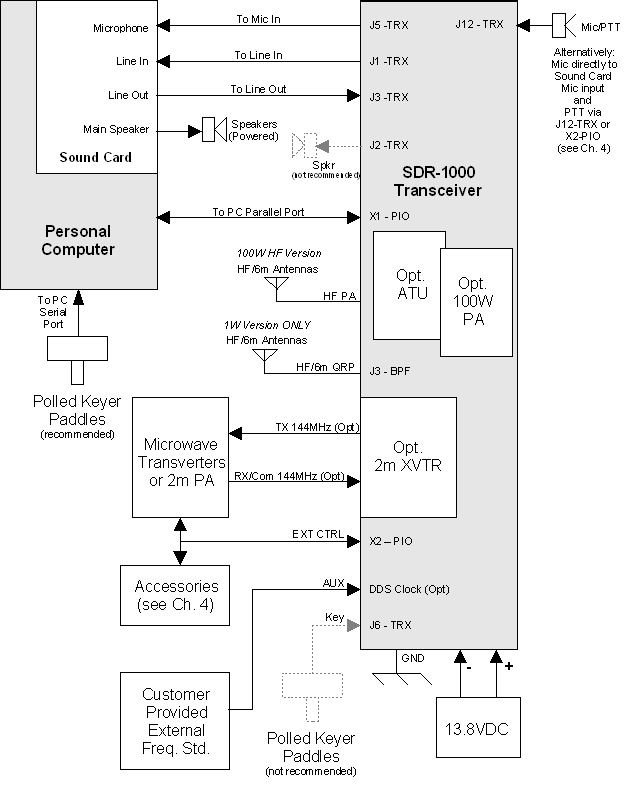

PC és SDR1000 kapcsolata (PC and SDR 1000 conections)
A propjekthez tartozó linkek: (project links)
2009.06. állapotok
Időközben történtek változások is a HASDR1K életében.
Érdemes mini ITX alaplapokból építkezve EMBENDED PC-t adni a HASDR1K rádióhoz.
Ekkor teljesen egybe építhető. IDE/CF átalakító segítségével már 4-8 GB méretű CF-re telepíthető WINXP, Így mozgó alkatrész nélkül is megy a SDR1K.
Végfokok is készültek , tesztelődnek hozzá.
Átalakítás alatt állnak a panelek is a DSS/RXTX mixer panelen lemezes árnyékolási lehetőségek is kialakításra kerültek.
Ezzekkel a jel/zaj viszonyt javítani lehet . A BANDPASS FILTER és végfok panel is átalakításon esett át.
Ez a szelektivítás javítása érdekében történt.
Idő közben más panelgyártó cég lett megbízva a gyártással is
