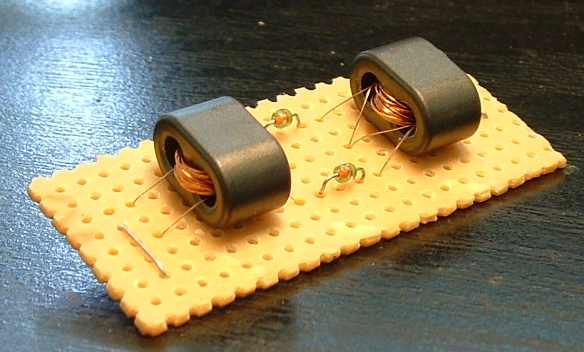

zur aufbereitung des 455khz sende-if signals benutze ich einen DBM. (Dual Balanced Mixer)
die anderen beiden dioden sind auf der rueckseite. die doppellochkerne haben ein al von 10000, mit 3 * 10 windungen. bei verwendung von ringkernen mit einem al von 2000 sind ueber 3*30 windungen noetig. zum selberberechnen empfehle ich das tool minirk11.
LO ist der 467 khz input (aus dem LO-oszillator), IF ist der 12khz input aus der PC-soundkarte, RF ist der 455khz output. der rf output besteht aus einem traegerunterdrueckten doppelseitenband signal von 467+12 khz und 467-12 khz. deshalb muss er noch durch einen 455khz filter, +- 6khz breit, so dass nur ein ssb signal uebrig bleibt. dieses wird dann in den ft847 eingespiesen.
der gleiche lo und der gleiche mischer laesst sich auch zum drm empfang verwenden. rf ist dann die einspeisung vom ft847, if geht ueber ein rc-filter zur pc soundkarte. man braucht dann aber einen rx-tx umschalter.
der ft847 tx braucht leider offenbar das ssb sendefilter auch fuer AM. die einfachste moeglichkeit das 455khz sendesignal einzuspeisen ist der steckplatz des sendefilters. d.h. entweder drm oder ssb/am. ich habe dazu das sendefilter empfernt und das zf-signal am 4-pol stecker des filters eingespiesen. das drm-signal muss aber vorher schon in der bandbreite begrenzt werden !
auf dem filtersteckplatz sieht man die einspeisung und das 455khz filter. das filter unterdrueckt das andere seitenband gut, den traeger jedoch nicht ganz. ein mehrpoliges 12khz breites filter waere besser.
