Les Aériens

Partie HF

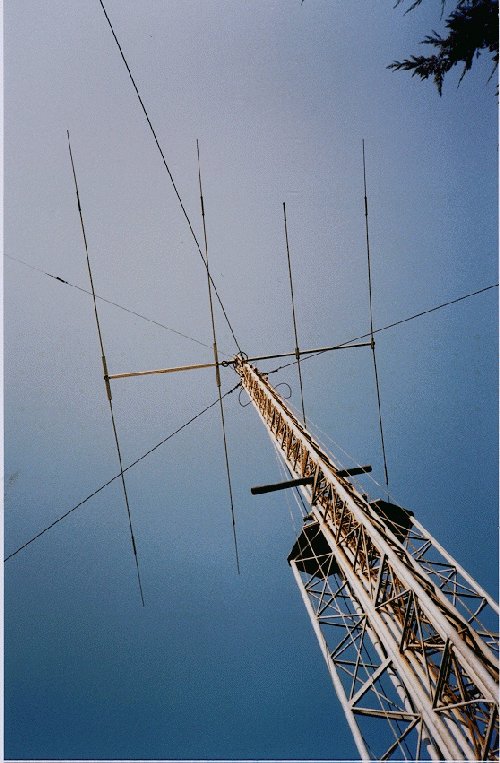

Une antenne de type HB34 beam 4 éléments, en polarisation horizontale, orientable en azimut sur 360 degrés. Cette antenne couvre une surface au sol de 30m² et est montée sur un pylône de 18 mètres de haut télescopique et rabattable.

Les bandes couvertes sont le :

• 14 MHz

• 21 MHz

• 28 MHz

Une antenne verticale de type GPA303, montée au sol, utilisée pour le trafic sur les bandes:

• 10 MHz

• 18 MHz

• 24 MHz

Une antenne filaire à trappes type W3DZZ pour étendre le trafic sur le 3.5 MHz

Partie VHF et UHF

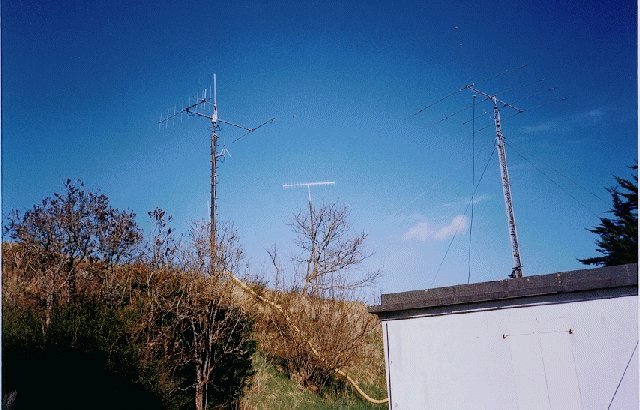

Un système de 3 aériens couplés mécaniquement comprenant:

Une antenne VHF 2x9 éléments croisés en polarisation circulaire

Une antenne UHF de 18 éléments en polarisation horizontale.

Ces deux antennes sont orientables en azimut et en site pour le trafic via les satellites.

Le pylône de support fait une hauteur de 6 mètres.

Une antenne VHF type "Slim-Jim" montée au dessus du groupement VHF/UHF connectée à l'émetteur récepteur VHF- KENWOOD TR2300 utilisé pour la voie USER de la BBS  F6KSV-1 et le node VHF F6KSV-2.

Une antenne VHF de type GP pour le trafic local.

Une antenne UHF 18 éléments en polarisation verticale orientée au 130°, utilisée pour le forward vers la BBS F6KBI située à CORAY.
