 Mes réceptions SSTV en direct

 Les Généralités :

La SSTV ou encore Slow Scan Télévision est une mode analogique, permettant de recevoir et de transmettre des images à l'aide d'un tranciever, un PC et une interface.

Je resterai très simple sur les explications, le but étant de pouvoir débuter dans ce mode. Je me souviens il y a quelques années quand j'ai débuté il m'a fallu pas mal de temps pour comprendre toutes les fonctions. Même si aujourd'hui je suis un peu plus à l'aise, je n'ai pas la prétention d'être un expert mais si je peux aider certains OM afin qu'ils ne perdent pas autant de temps que moi alors c'est déjà bien.

Pour les OM qui souhaiteraient aller plus loin, je vous conseille le site de Paul G0HWC :      http://www.g0hwc.com/index.html

Une vraie mine d'or avec de nombreux liens et des connaissances très poussées dans le domaine.

Pour entendre et décoder des images en SSTV il faut se mettre sur les frequences ci-dessous :

• 3,730 – 3,740 MHz
• 7,035 – 7,040 MHz
• 14,225 – 14,235 MHz, la plus utilisée en HF : 14,230 MHz
• 21,335 – 21,345 MHz
• 28,675 – 28,685 MHz
• 144,500 MHz
• 432,500 MHz
• 433,400 MHz
• 1 296,500 MHz

 Les Logiciels :

Il existe de de nombreux logiciels permettant le décodage et le codage des images en SSTV. Vous trouverez ici les liens vers les logiciels les plus connus :

• http://www.iw5edi.com/software/ham-radio-deluxe-5-download-links
• http://www.barberdsp.com/cpix/chroma.htm
• http://hamsoft.ca/pages/mmsstv.php
• https://hamsoft.ca/pages/mmsstv-yoniq.php
• http://users.telenet.be/on4qz

Me concernant, j'utilise surtout MMSSTV et aussi la version moderne MMSSTV_YONIQ qui sont très facile d'emploi et qui donnent d'excellents résultats. Il m'arrive parfois d'utiliser DM 780 qui fait parti de la suite Hamradio deluxe mais personnellement je trouve MMSSTV plus performant. Ce mode devenu plus populaire depuis l'arrivée des ordinateurs demande désormais moins de matériel et est devenu à la portée de tous. Si bien que l'on retrouve maintenant des logiciels pour tous les systèmes d'exploitation ( WINDOWS, MAC, LINUX, etc.) et même pour les tablettes et les Smartphone sous système ANDROID. Vous pouvez ainsi faire de la SSTV très facilement en portable depuis n'importe où avec un minimum d'encombrement.

Si vous aimez la sstv et que vous souhaitez un peu comme moi afficher vos dernières réceptions sur votre site web ; vous pouvez utilser sstv-sites. Il s'agit d'un petit logiciel gratuit édité par WW3WVG. Ce freeware vous permettra de réaliser des preview sympa et d'animer votre site web. Voici le lien pour télécharger ce logiciel très sympa et facile d'utilisation: https://www.w3wvg.com/_mgxroot/page_10724.html

Pour pouvoir transférer directement vos images automatiquement dès qu'elle sont réceptionnées il existe FTP WIDGET de KE5RS. Vous pouvez le télécharger ici: http://www.ke5rs.com/john/software

Les Réglages :

Comme je vous l'ai dit déjà plus haut j'utilise généralement MMSSTV; je m'attarderai donc uniquement sur les réglages de ce logiciel. Mais si vous décidez de travailler ultérieurement sur un autre logiciel vous arriverez à les transposer assez facilement.

Pour découvrir les différentes fonctions de MMSSTV je vous propose une aide en français que vous pouvez télécharger sur le lien suivant: Aide MMSSTV Français

Mais le plus important, reste la calibration de la carte son en réception et en émission. Sans cela vous recevrez et émettrez des images en biais. Pour réaliser cette opération il suffit de suivre la procédure suivante à la lettre et ainsi vous n'aurez plus aucun souci.

Pour commencer vous aurez besoin d'un récepteur décamétrique, du logiciel MMSSTV et d'un cordon jack pour relier la sortie BF du récepteur à l'entrée carte son de votre PC. Calez vous sur la station RWM (en RUSSIE) : Fréquences standard : 4996, 9996 et 14996 kHz Puissance rayonnée: 5kW sur 4996 et 9996 kHz; 8kW sur 14996 kHz.
Ensuite suivez les instructions en téléchargeant ce document illustré:

Procédure de Calibration

 Les Interfaces :

Pour débuter en réception un simple cordon kack entre la carte son du PC et la sortie audio du TRX peut suffire.

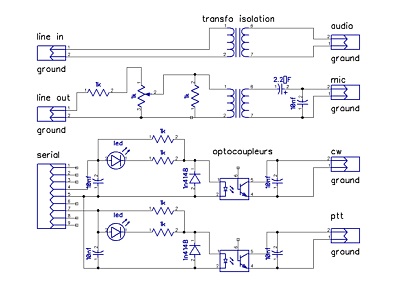

Après pour passer en émission, il faut une petite interface plus ou moins complexe en fonction de la qualité recherchée. Il existe de très nombreux modèles à tous les prix mais vous pouvez également la réaliser vous même sans problème cela reste plutôt simple.

 Vous trouverez ci dessous plusieurs modèles à réaliser par vous même ou à acheter.

Un site ou vous trouverez plusisieurs modèles très interressant je possède d'ailleurs une des celles ci: https://www.g4zlp.co.uk/index.shtml
