Pylône
et Chariot
coulissant
|
|
Vous pouvez cliquer
sur les imagettes
encadrées pour les agrandir.
|
 |
Poulies
du chariot coulissant:
6 poulies en forme
de diabolo.
Montage sur axe en acier inox, avec graisseur.
|
| |
|
 |

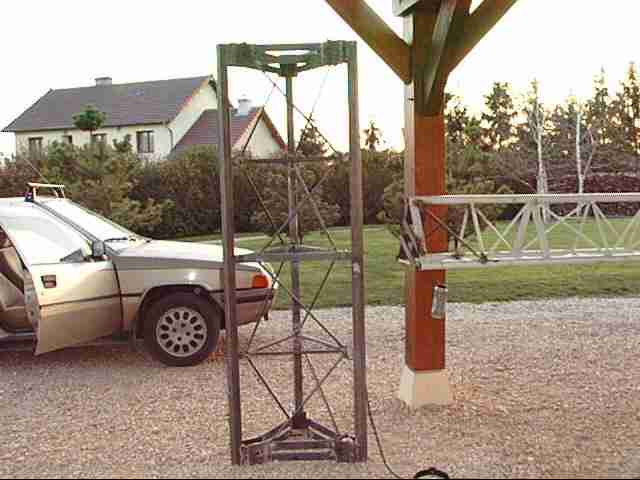

Chariot:
Hauteur 2 mètres.
Il encerclera le pylône.
|
| |
|
 |

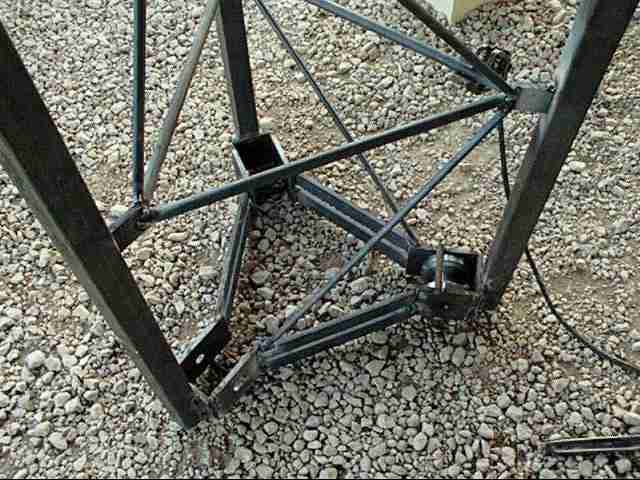

Montage
des poulies sur chariot:
Les poulies doivent être positionnées et soudées d'une manière
parfaite pour permettre un bon déplacement du chariot sans résistance
mécanique sur le pylône.
|
| |
|
|
|
Essai
chariot:
Avant de tout
souder, il faut bien s'assurer que le chariot roule bien tout du long !
Après les soudures aussi, ça travaille!
|
| |
|
 |

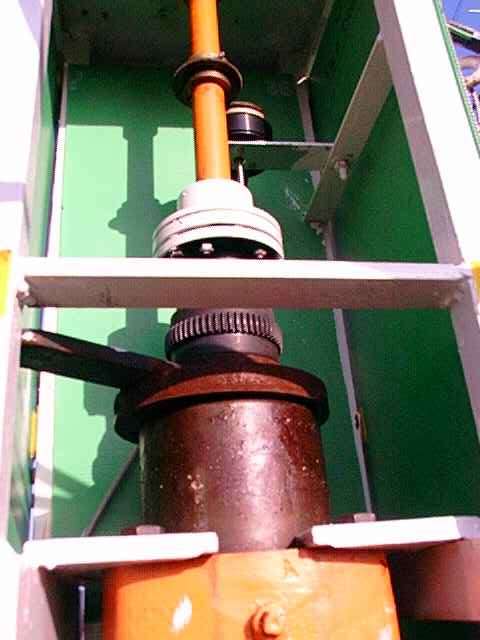

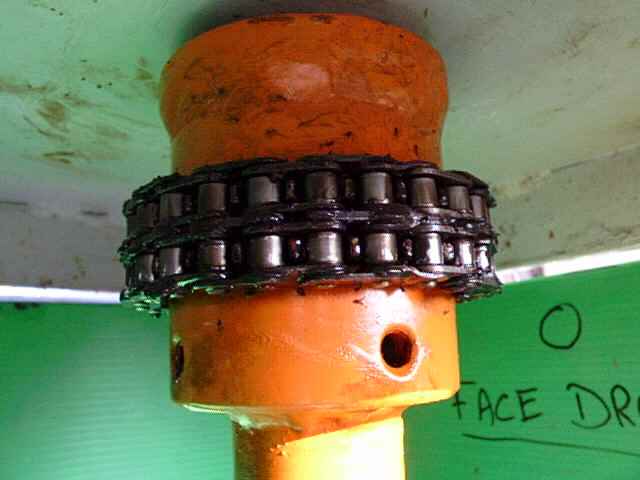

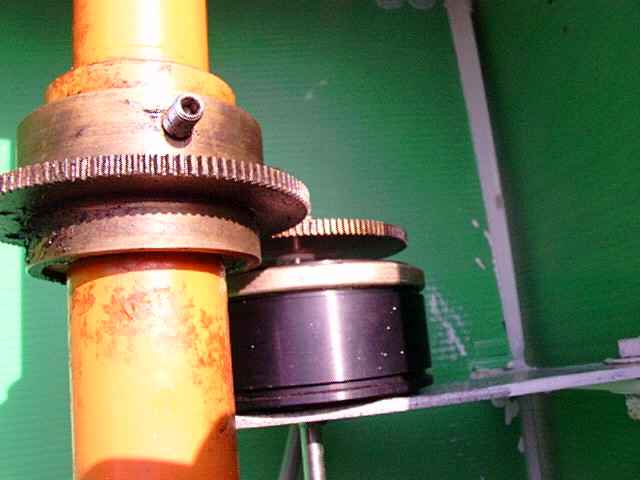

Montage
du châssis rotor azimut:
Le rotor azimut
sera monté à l'intérieur.
|
| |
|
 |

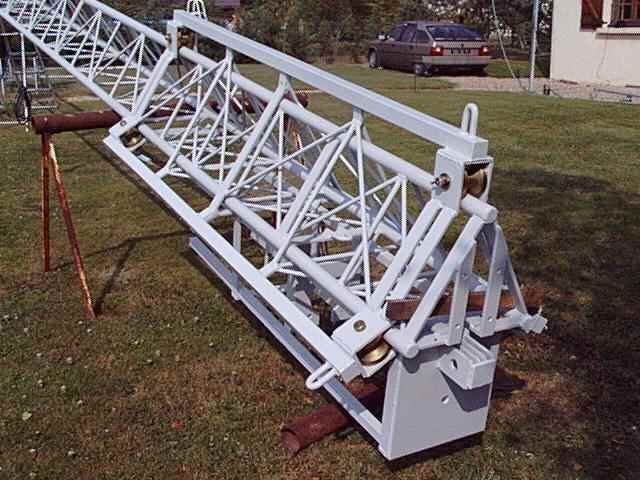

Mise
en place du chariot:
Le chariot est enfin terminé!
L'ensemble
est emboîté sur le pylône. La mise en place est assez facile, car le
pylône est basculé. On distingue en tête: la cage de rotor avec les
plaques ajustées pour le moufle.
|
| |
|
|
|

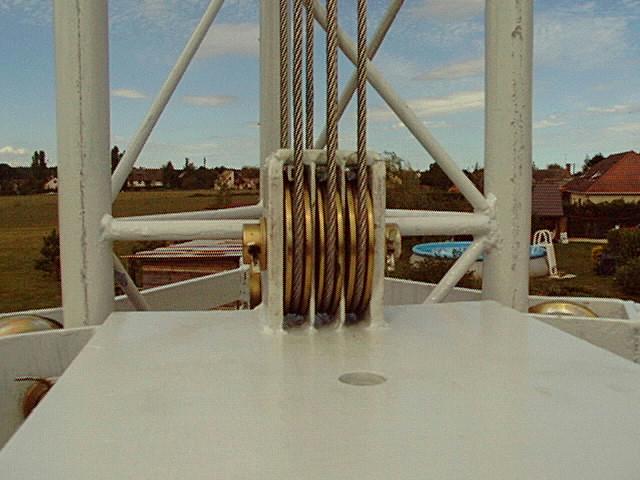

Poulies
- Moufle:
Le pylône est en
position verticale, le câble inox est relié au moufle. Le moufle est
composé de 3 poulies mobiles sur le chariot et de 3 poulies fixes en
tête de pylône.
|
| |
|
|
|
Treuil
et moteur:
Un moteur à
courant continu avec variateur de vitesse entraîne un treuil.
2 rapports de
poulie sont installés.
|
| |
|
 |

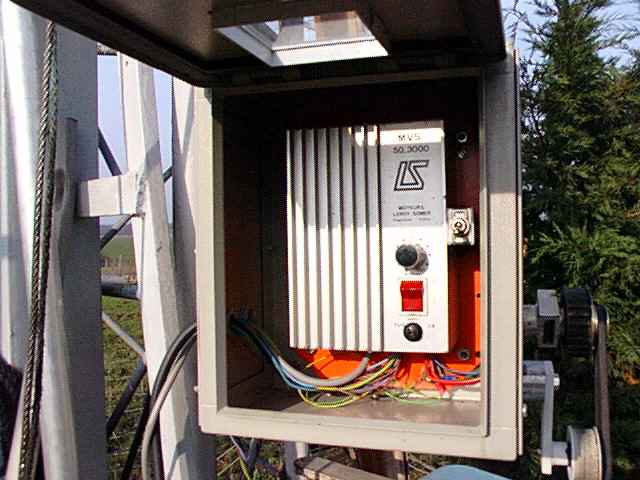

Variateur
de vitesse:
Coffret avec le variateur électronique.
|
| |
|
 |
1ère
ascension du chariot:
La démultiplication
est importante. Le chariot monte sans problème.
|
| |
|
 |

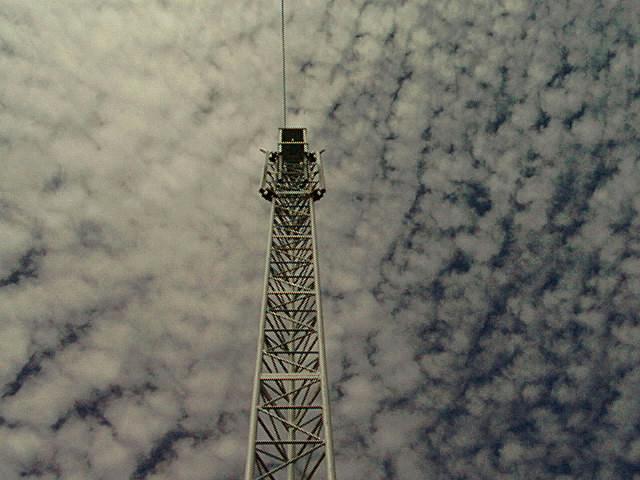

Chariot
position haute:
Le chariot est en
haut à 12 m pour la première fois.
Séquence
émotion et .... satisfaction !
|
| |
|
|
Rotors
Site et Azimut
|
| |
|
 |

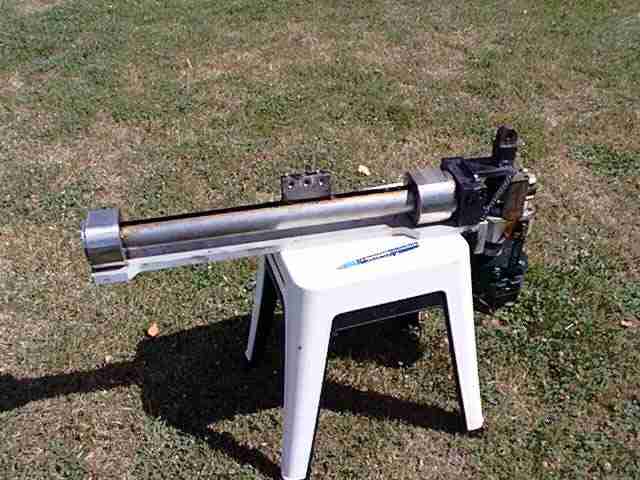

Rotor
site:
Vue d'ensemble
|
| |
|
 |

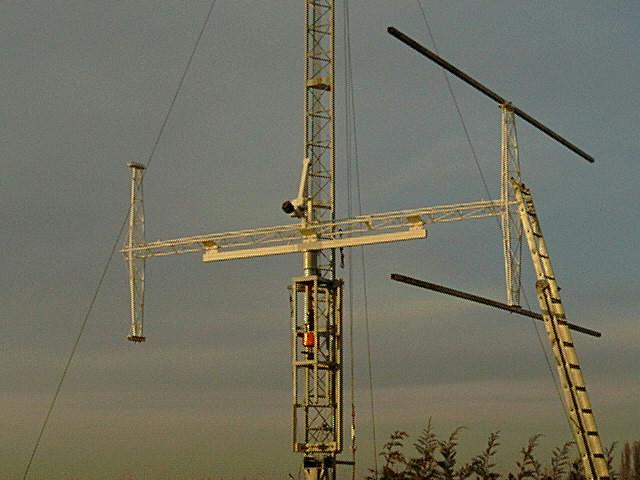

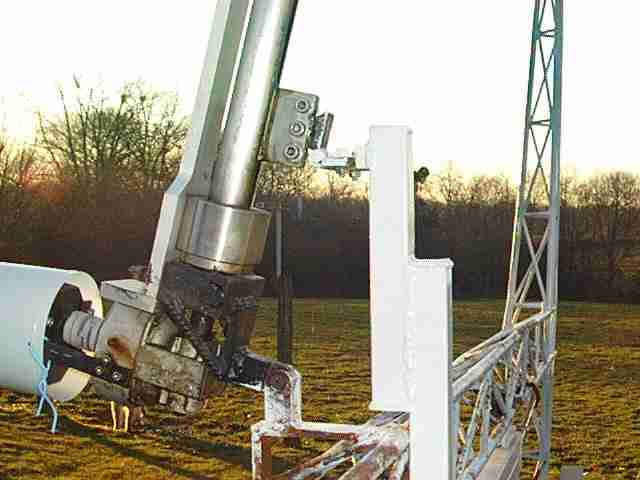

Fixation
du rotor:
Positionnement sur la poutre horizontal.
Après plusieurs
essais de positionnement, le rotor fait pivoter la poutre de 90°.
|
| |
|
 |
Tubes
fibre de verre:
4 tubes en fibre
de verre sont fixés aux extrémités des barres horizontales.
|
| |
|
 |

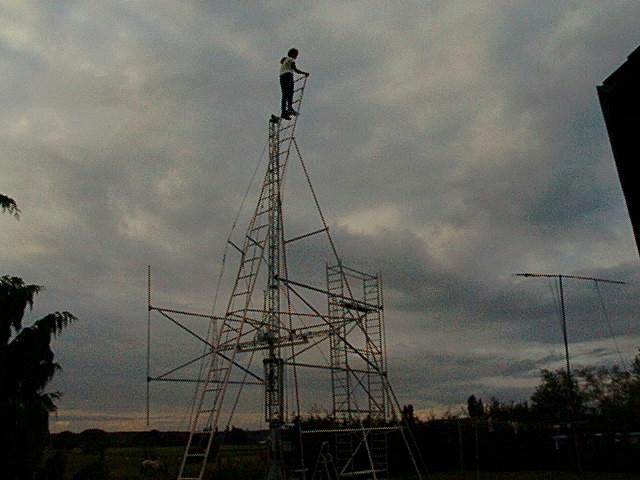

Grande
échelle:
Il a fallu
réaliser cette échelle, car l'extrémité des tubes en fibre de verre se
trouve à 7,50 m du sol et manipuler des antennes de 16 m de longueur à
cette hauteur devient très difficile. La QRPette veut monter, elle n'a
pas le vertige!
|
| |
|
|
Fabrication
et montage antenne FLA25HV
|
| |
|
 |
Perçage:
Une perceuse à
colonne est nécessaire pour percer perpendiculairement le boom. C'est
assez long et il vaut mieux construire un gabarit (ci-dessous).
|
| |
|
 |
Gabarit
de perçage:
Solution: j'ai fabriqué un gabarit. C'est
beaucoup plus rapide pour percer le
boom, mais il faut bien faire attention à la
perpendicularité de la tenue de la perceuse. On place le gabarit sur le
repère et c'est parti!
|
| |
|
 |

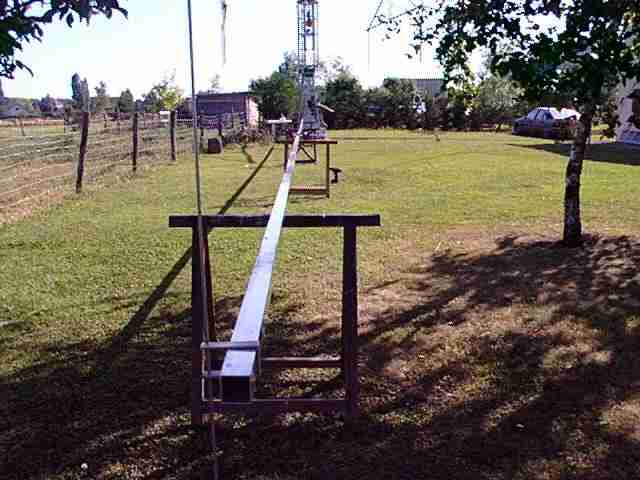

Boom
de 40 mm:
Les 16,50 m du
boom sont posés sur tréteaux, le perçage est fini. La pose des U et des
éléments va commencer.
|
| |
|
 |
Mise
en place des éléments:
Pose des premiers éléments. La phase précédente du perçage a une
très grande importance pour un bon alignement.
|
| |
|
 |

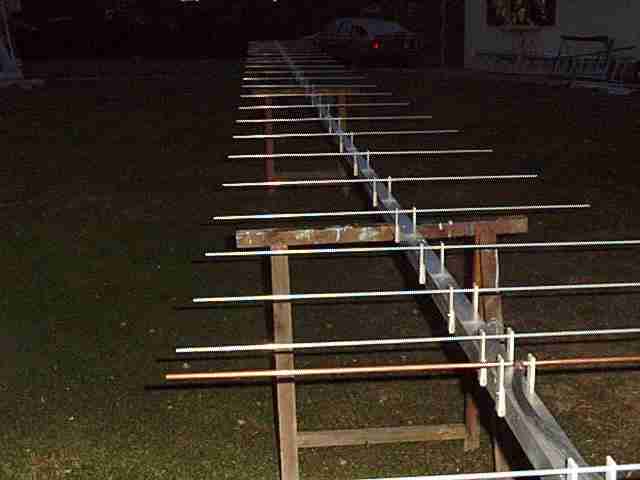

Pose des éléments:
La
nuit vient d'arriver.
Tous les
éléments horizontaux sont placés.
|
| |
|
 |

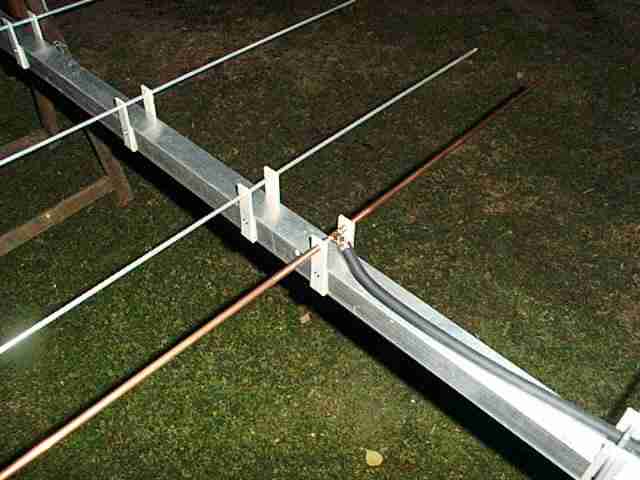

Dipôle:
Le câble coaxial
est directement soudé sur les 2 éléments cuivre du dipôle
|
| |
|
 |

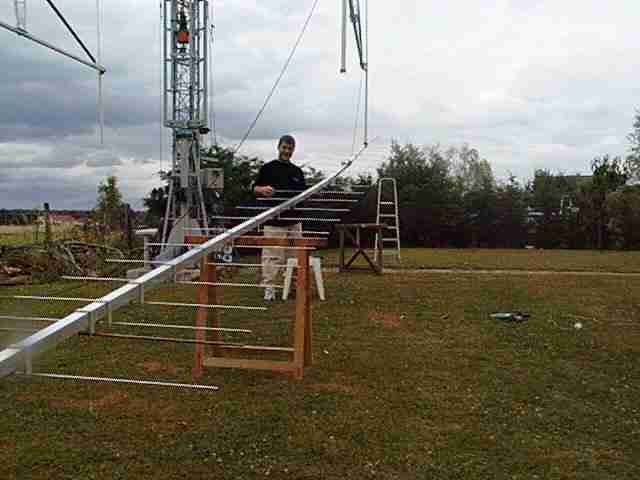

Montage
de la première antenne:
Mon fils Nicolas
me donne un sérieux coup de main pour monter cette première antenne. Il n'y a que les éléments
horizontaux pour l'instant.
|
| |
|
 |
Haubanage
antenne:
Haubanage
horizontal avec corde en dacron (rouge et noir).
Les différents
tests en TX peuvent commencer. Les résultats sont assez bons, mais
il reste encore à "affûter" l'impédance, le TOS de l'antenne en déplaçant
très facilement le 1er directeur.
|
| |
|
 |
Antenne
au point:
L'antenne
fonctionne parfaitement bien. La tentation de reprendre le micro est
grande. Les QSO recommencent avec de très bons reports.
|
| |
|
 |

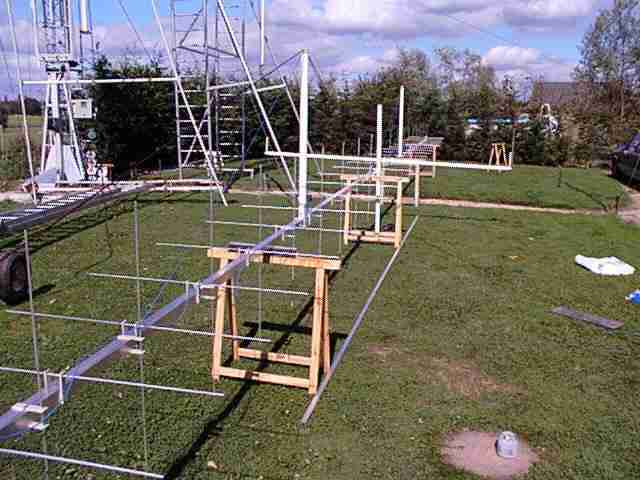

2ème
polar.:
L'antenne
horizontale étant au point, je réalise alors le montage des éléments verticaux.
Ces éléments sont décalés d'1/4 d'onde à l'arrière du boom pour une
plus grande facilité de montage.
|
| |
|
 |
Haubanage
verticale du boom:
2 tubes en fibre de
verre sont rajoutés sur la partie supérieure pour permettre la tension
de la corde en dacron. 2 tendeurs sont placés au centre du boom + 1 à
l'arrière.
|
| |
|
 |

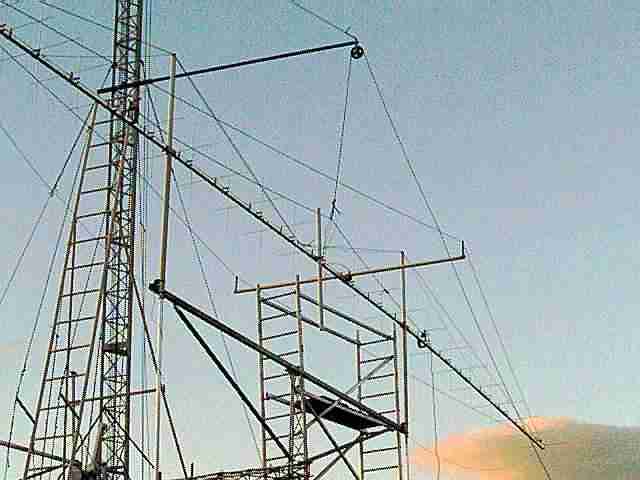

Bras
de levage:
Bras de levage
avec poulie en bout pour élever l'antenne.
|
| |
|
 |
Mise
en place antenne haute:
Il faut être 3
personnes au minimum pour monter l'antenne. Quelques instants avant la
photo, mon fils était sur l'échafaudage, YL maintenait la corde du bras de
levage et moi j'étais sur l'échelle. Ce jour là, il ne fallait si possible, pas un
poil de vent !
|
| |
|
 |

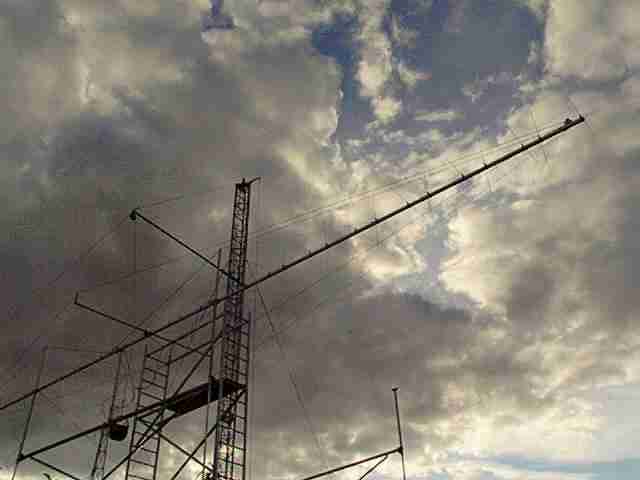

Antenne
fixée:
Ouf...! l'antenne est
posée en quelques heures ! Pas facile.
|
| |
|
 |
Vue
de l'échelle:
Prière de ne pas
faire le clown à cet endroit !
|
| |
|
 |
2
antennes:
L'expérience du
montage de la première antenne, rend plus facile la pose de l'autre. Ce
jour-là, pas trop de Murphy!
|
| |
|
 |

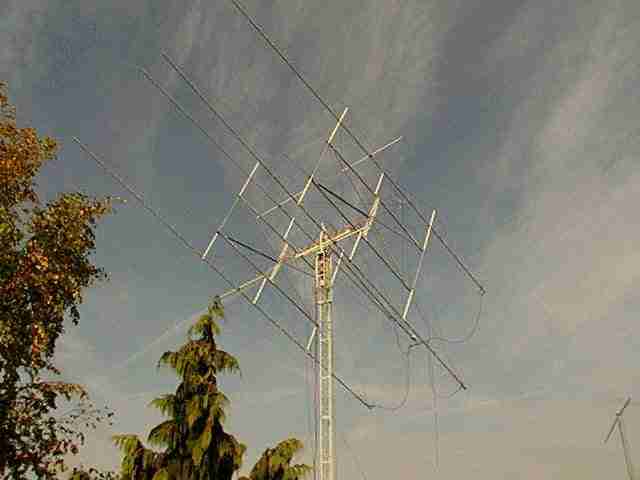

4
antennes:
Quelques jours
plus tard, les 4 yagis sont posées et j'essaye pour la première fois
l'orientation en site.
|
| |
|
 |

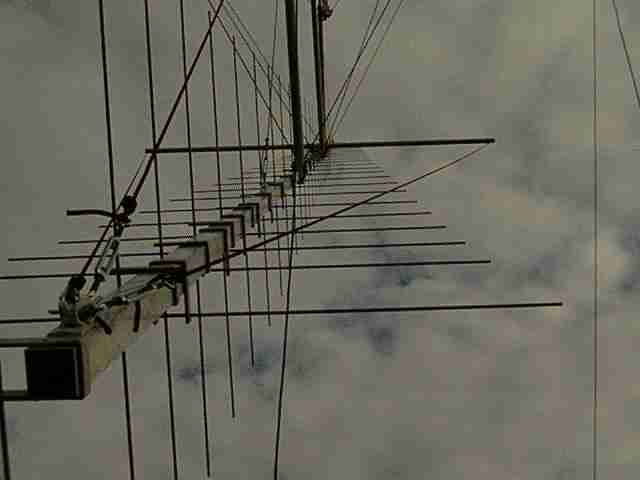

Accès
arrière:
En jouant avec
l'élévation des antennes et la hauteur du chariot, je suis parfaitement à
l'aise pour accéder aux parties essentielles des antennes.
|
| |
|
 |

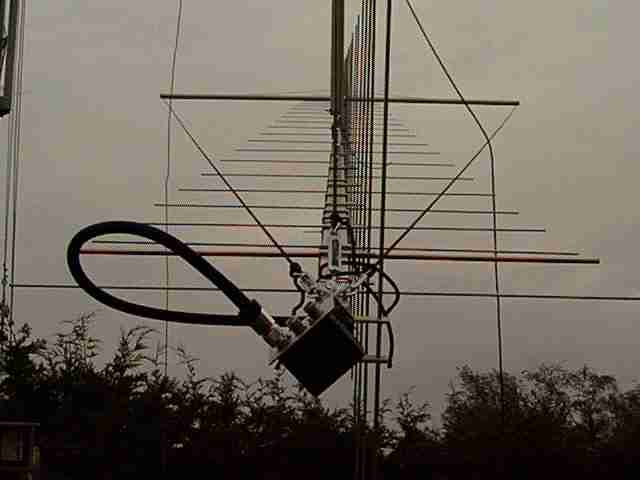

Relais
coaxial de commutation des polar:
Le relais
coaxial, posé obliquement, est fixé au plus court et solidement à arrière du boom.
|
|
|
 |

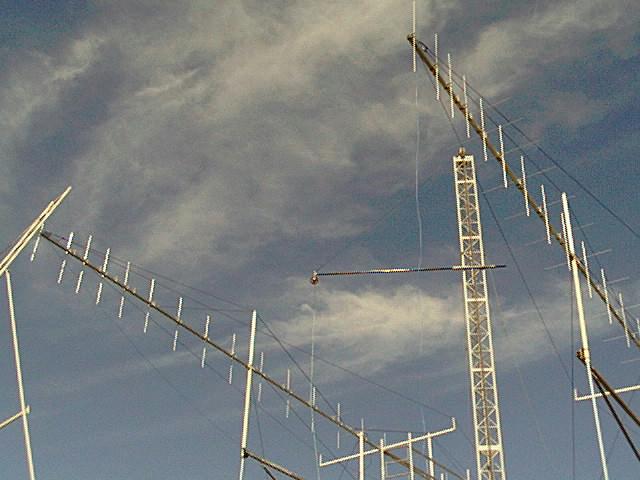

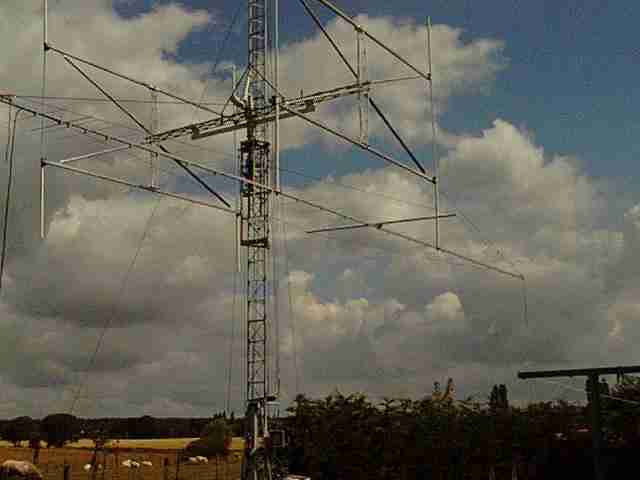

Les
antennes en haut !!!
Les
couplages sont terminés, tout fonctionne correctement. J'effectue les
premiers essais mécaniques avec les antennes: élévation maximum
du chariot, rotations site et azimut, tout fonctionne ... un peu de
stress, vite une photo!
|
