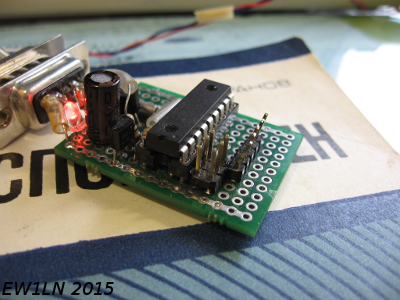

Контроллер маяков для передатчиков спортивной радиопеленгации (охота на лис)



	Позволяет работать с передатчиками с CW (амплитудная манипуляция несущей) и с FM модуляцией с управлением PTT.
	В первом случае не требуется установка цепей, связанных с FM. Режимы работы задаются тремя перемычками. В момент
	включения питания устройства, в режимах со второго по пятый - выдаётся одно проверочное слово, соответствующее
	комбинации перемычек. Далее контроллер работает согласно режиму. При отсутствии перемычек, устройство включает KEY,
	в первую минуту, для проверки точности минутного интервала. В FM режиме выход KEY, для удобства, можно использовать
	для индикации тональных посылок, включив дополнительно светодиод с резистором около 1k, подключив последовательно
	на плюс источника питания. В схеме использован распространнёный и дешёвый контроллер PIC16F628A и небольшое
	количество недефицитных и доступных деталей.




ПЕРЕМЫЧКА
МИНУТА
1 2 3
1
2
3
4
5
I : :
MOE




: I :

MOI



I I :


MOS


: : I



MOH

I : I




MO5
: I I
MO
MO
MO
MO
MO
: : :
KEY ON












схема устройства
скан статьи о спортивной радиопеленгации
из методического пособия "Юный радиоспортсмен"
Баранов А.А., ДОСААФ, 1985 (С)
asm исходник
hex прошивка

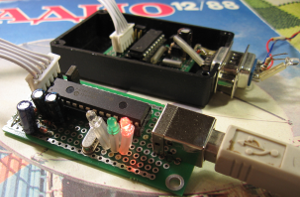

USB опенсурс программатор Linux, Windows (XP or later) and Macosx
