Uplink en L1 test en CW

Estas eran las condiciones en las que se encontraba el satélite durante las pruebas.

El satélite estaba a 58.640 Km de mi estación, casi en su apogeo , las condiciones del squint eran de 9,4º bastante buenas , esto quiere decir que sus antenas estavan desviadas estos grados de la tierra.

Las pruebas se hicieron en CW, una portadora continua para poder medir los pics, en 435 Mhz y 1,2 Ghz

En los gráficos que veremos cada ralla están separados 10dbm aproximadamente.

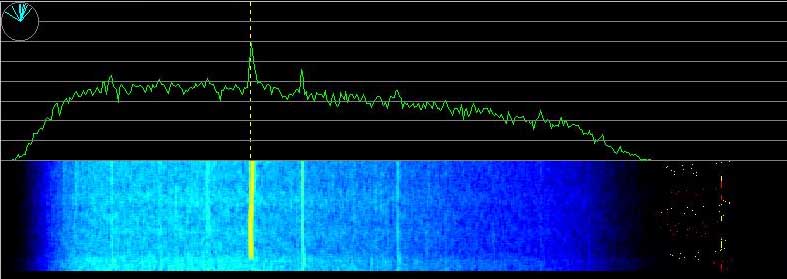

435 MHz

Como podemos ver la señal de CW está unos 19 db por encima del ruido.

Se utilizaron 50 w en 435 Mhz abajo en la estación , si se calculan las perdidas por coaxial ,veremos que a la antena llegan unos 26 w la antena es una tonna de 19 elementos en horizontal de unos 16 dbi ,esto representan 626 ERP.

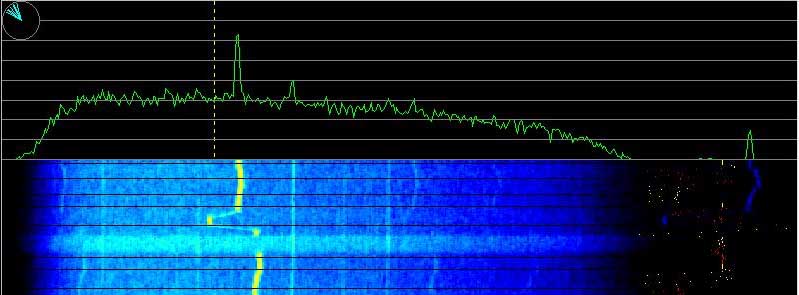

1269MHz

Como podemo observar hay unos 27 db de senyal por encima del ruido.

Se utilizaron 20 w , un lineal situado a 3 m de las antenas y dos antenas tonna de 23 elementos que enfasadas dan unos 21 dbi de ganancia en 1,2 Ghz , llegan a las antenas 18 w por perdidas de coaxial y la ERP són 1388w , 388 más de los que recomiendan para hacer la subida al sat.

Las condiciones evidentmente són mejores en 1,2 dado que se sube con más ERP, y no tenemos el LEILA.

La diferéncia de subir en L1 o en L2 es que en L2 se observa una pequeña atenuación con respecto a L1, en la que saldremos en mejores condiciones¡¡

-
