Rx i Tx , AO-40

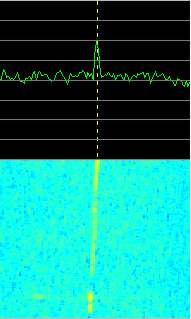

Test realitzat per EB3FYM en CW
La potència utilitzada ha estat de 7w
La senyal mostrada està uns 16 db per
sobre del soroll
* cada separació són 10db aprox
Es podedn observar els DI DA en la part inferior.

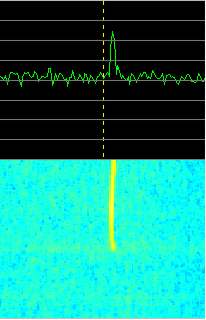

Aquest test ha estat realitzat amb 25w
Estem uns 20 db per sobre del soroll
En aquet cas era un DA molt llarg

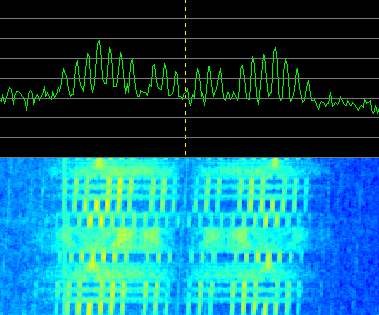

Telemetria central MB
uns 37 db per sobre del soroll
*La senyal que nosaltres emetem ha de estar uns 8 db per sota dela MB per no exitar el LEILA
Aquestas provas s´han relitzat amb:
TX--IC-451-A + lineal Tono
RX--Standard C-58
Antena Cushraft 738 XB 19*2 el RHCP
35m de Westflex
* Las medicions són aproximades, donat del fading del satèl.lit
* Hem de tenir en compte que la potència utilitzada estava al cuarto de la ràdio i no a ran
d´antena.
El AO-40 estava a un rang de 44.000 KM
140 º de azimut i 35º de elev.
*programa utilitzat A40Rcv
Càlculs de potència o de dbi en antena per aconseguir exitar el transponder
càlcul en 432
Es recomana 500 w EIRP per mantenir una comunicació constant en squins desfaborables
En aquest cas hauriam de aumentar la potència a 50 w o pujar els 25w a ran d´antena, hi, hi
Mireu que ens pot passar si intentem trasmetre en 1.2ghz amb la mateixa instalació
CATASTRÓFIC¡¡¡¡¡¡
SI T ´INTERESSA EL MINI DB CALCULATOR PUNXA AQUÍ
Relació de pèrduas (dB) entre las diferentas polaritzacions
La polartizació usada por el AO-40
ès RHCP!!!!!!!
| HORIZONTAL | VERTICAL | RHCP | LHCP | |
| HORIZONTAL |
0
|
30
|
3
|
3
|
| VERTICAL |
30
|
0
|
3
|
3
|
| RHCP |
3
|
3
|
0
|
30
|
| LHCP |
3
|
3
|
30
|
0
|
En el meu cas utilitzo una tona de 9 el en vertical d´uns 13 dbi
i una curschaft de 19 el creuats RHCP(conmutable) 15.5 dbci
per las provas tenint una diferència entre ellas de 3db(a igualtat de elements o caracteristiques)
