Helix de 16 voltas
Aquí teniu una antena Helix de 16 voltas feta a casa
antena de tipus hèlix
polarització circular dreta
nº de voltas 16
longitud 68 cm
Beamwidth (-3dB) 27 deg
El disseny és de VE2ZAZ i el seu rendiment us puc asegurar que és molt bo te sobre els 16 dbi i per operacions en portable és ideal.
En el meu cas he utilitzat una barra masissa de 3mm de llautó el preu no pasa dels 2 € per una longitud de 3m, en el cas del element sostenidor es de alumini de 10 * 10 mm i el reflector de planxa de alumini de 1,5 mm.
Us invito a que visiteu la seva Web està en Englès i Francès i està explicat fil per randa.
Tot el necesari per constrüir-la està a la seva Web
Un detall de adaptador d´impedàncies que consata d´una làmina de coure de 0.3 mm soldada en el primer quart d´ona de la antena (la longitud son uns 31-32 mm, en recta ¡¡¡¡)
Al soldar el adaptador tingueu cura de pre- estanyar las dos parts , la helix i la làmina de coure.
Test de la antena
24 de març 13:02 hora EA
AO-40
rang: 50839 km
Ma: 64
22,4 º de elev 238 az
squint 7º
telemetria amb senyal de 5 en un Standard C-58

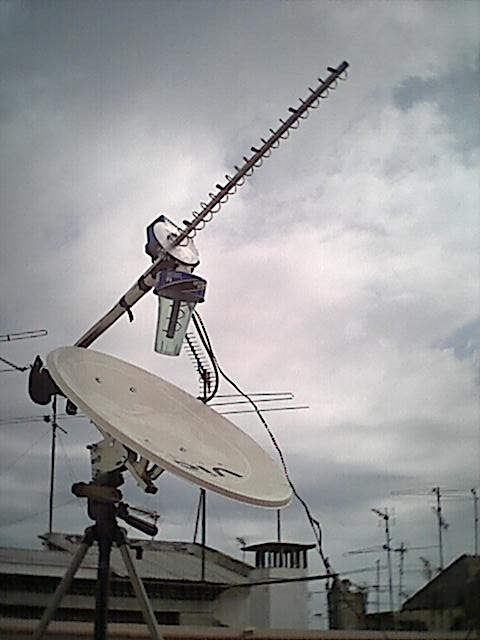

Comparant la helix de 16 voltas amb la paràbola i una helix amb pot com a reflector de 5 voltas.
Standard C-58 ,una marabella d´equip , en aquests moments funcionant totalment autónom amb bateries.
