Falsas imágenes en el TX de 435 Mhz
Primera prueba del stub con conectores
Como podemos ver, se ha utilizado un trozo de UT-141 de 1/4 de onda, un coaxial de poco diámetro y de un vivo rígido, la malla al ser sólida se ha soldado al reflector para hacer massa, el conjunto está probado y funcioma perfectamente.

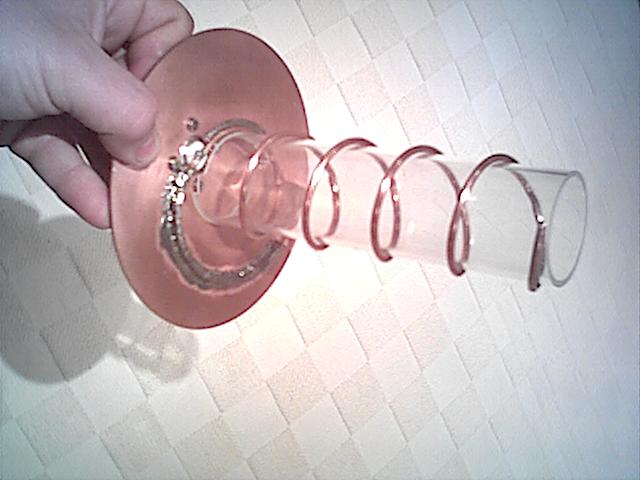

Una nueva propuesta , reflector de placa de circuito impreso, con un trozo de 1/4 d´ona de RG-58, soldado a la placa haciendo masa, el soporte de la hélix es de metacrilato, y el resto ya lo coneceis, todo el conjunto está pintato con un barniz para proteger de la intempérie.
* Nota: el metacrilato se ha provado en el microondas dos o tres minutos y no se ha detectado que se hya calentado.
Construcción
Un problema frecuente en la recepción del AO-40, es que al transmitir, en 435 Mhz (uplink), se crea una falsa imágen que nos entra por la antena de 2,4 Ghz, es como si oyeramos nuestras própias "barbas" . La manera de minimizar este efecto es construir un nocth o stub de linea abierta.

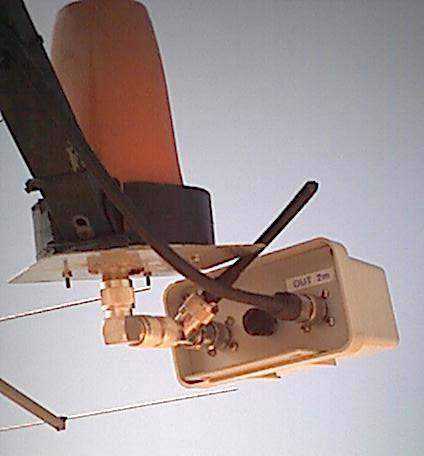

En la foto podeis ver el stub de coaxial entre la salida de la hélix i la entrada del conversor de 2,4Ghz. Se trata de cortar un trozo de coaxial a la medida de la frecuéncia de trabajo del uplink del satélite.
Para calcular la longitud de onda de 435 Mhz se ha de aplicar esta fórmula
300/435(en Mhz)*FV= a la longitud de onda en metros
FV es el factor de velocidad del coaxial, por ejemplo el RG-213 es de 0.66 y en el Westflex o Aircom es de 0.88
Si dividimos el resultado entre 4, tenemos el 1/4 de onda que buscabamos.
Para RG-213------300/435*0.66= 0.45 m /4=0.1137 m (11,37cm)
La longitud del stub ha de ser de 11,37 cm incluido el conector. En la foto se puede ver la prueba hecha. Lo ideal es suprimir los adaptadores para evitar que los preciados db´s se nos pierdan por el camino, no hemos de olvidar que estamos trabajando con frecuéncias muy altas.
Al finalizar el stub en mi caso se protegió con cinta vulcanizada, os recurdo que es de linea abierta por lo tanto el estremo del coaxial queda cortado y sin unir vivo con malla.
El problema se solventó en un 95%
