Y estas es una version de mini-antenas de 27 camufladas para 27....algunas son como un disco de 3.5" Son clasicas estas
estan hechas con cable RG-8-U, llevan un jak en la parte superior para insertar la antena de
sentido (detras-delante), que no se aprecia bien en la foto, estan basadas
en el ARRL-Hambook 1996.
Estas ultimas tienen el tamaño de un disco de 3.5" con base de cajita de lata pintada llevan cable RG-174-U entre dos
placas de C.Imp para darle consistencia y guardarse en el bolsillo para quitarlas de miradas inquietas...Lo que ves en el centro
es un preamplificador de 27 de alan en caja blindada de aluminio 3mm de grueso , encima el "detalle"

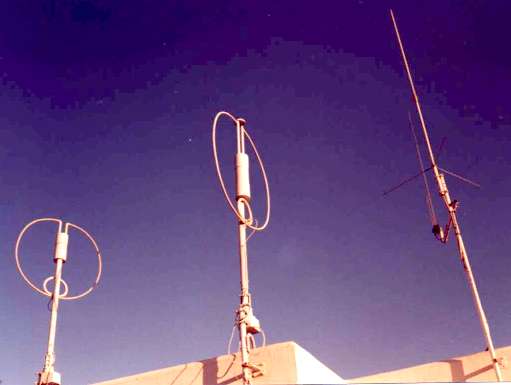

Estas son las antenas que estan montadas en QTH
Esta es para 40-80 de cobre pesa un monton, estoy pensando en hacerla de 1m , pero con tres spiras . La tengo contra la pared por el viento.
Medidores de campo

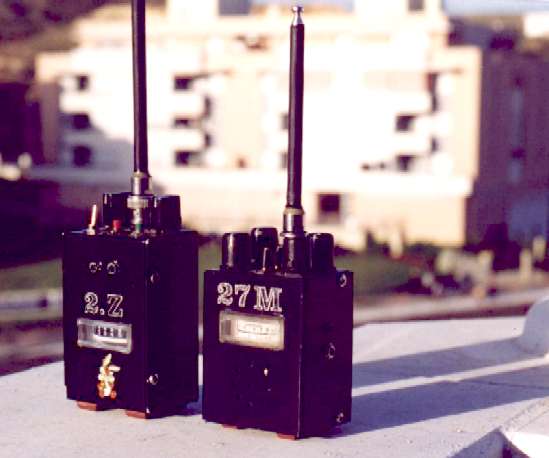

Esto lo uso con un walky de 27, al cual le he sacado una toma de smeter exterior. la marca del walky es Kansas. A parte tengo unos de esos smeter morrocotudo Panavision by deluxe, el cual lleva el arma secreta = amplificado lm351+ ne555 sonoro+ con pitofono de estreng signal.. de pelicula SIN ESCAPE.

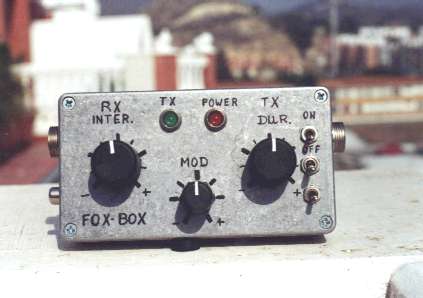

Estos son unos controladores este de la izquierda lleva interv de RX es decir escuha. El TX tiempo de transmision, modulación, y distintos tonos musicales. Es muy simple lleva dos integrados un 555 y el otro un UM200 la verdad, tendria que mirarlo es muy sencillo. El de la derecha se ha cambiado por un grabador de 16 segundos repetitivo que lo compre simi-montado y con el 555 de timer, lleva el equipo de 27Mhz, y la bateria de 3.3Amp. Son ideas , esto lo pongo para los chavales. La antena se hace con un PL-259 a cuarto de onda laton hueco de paredes finas de aeromodelismo y tubitos de laton con macarron retractil negro, tres secciones hasta completar los 2.65m , resultado un pedazo de baliza simple sana, cualquier sonido mision imposible, Ping de submarinos , maullidos de gato, campanas de monasterio, morse etc
Sistema para dos metros con antenas dipolos por arrival-timer- differencial.Instrumento con cero central la antena que antes le llegue la señal el instrumento se desviara a la derecha o a la izquierda. Con giro de 90 grados se sabe si lo tienes detras o delante (2 metros señor LLeggio norteamericano muy simple y efectivo)
Esta unidad lleva una H con su barra central con SO239. y Diodos pin . acompaña esto un 555 un 4060 dos transistores y para de contar. Eso si caja pata negra de aluminio made in england que las venden aqui para fuerte apantallamiento.
Forma parte de la saga de los olfateadores de tipo TDOA (en ingles time diferencial arrival antena = ingles sureño)

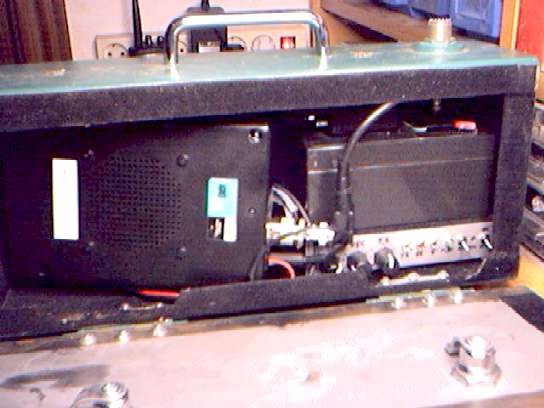

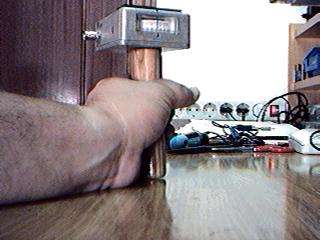

tengo unos cuatro tipos de esquema realizados para dos metros. A la cajita que ves con la empuñadura del hacha., le falta por delante una viga de aluminio de 30 por 20 mm de seccion hueca con los dipolos distanciados unos 50 cm.., con diodos PIN una historia aparte. Pueden llevar indicadores de leds o instrumento con aguja central y con leds o solo con aguja , sonido , le falta el loro para que te cante cuando esta cerca, no precisa s-meter de fuerza, eso se encarga el medidor de campo que te
agencies para cuando estas cerca del FIX o punt caliente. esta basado en el esquema de la pagina jlegio (WB2HOL), un fiera en estos lindes, lo unico que no es japones es el diseño.Lleva el encima el walky con una goma bien cogido toma antena del walky , asi como, del sonido . El funcionamiento es sencillo con todo de 1Kcs de audio cuando te desvias de la direccion , tono nulo cuando vas recto hacia el zorro y el instrumento no deflecta ni derecha , ni izquierda. Si giras el brazo 90º sabes si lo tienes delante o detras porque la aguja deflecta hacia delante o hacia atras...pero no todo son rosas, a veces, objetos circundantes te pueden dar multi-pach (multicaminos) .....es una opcion de cazar sin direccional y es muy exacto sin rebotes , este fue el segundo de la saga, detras de este hay tres mas...
Atenuador de señal por pasos para radiolocalización.

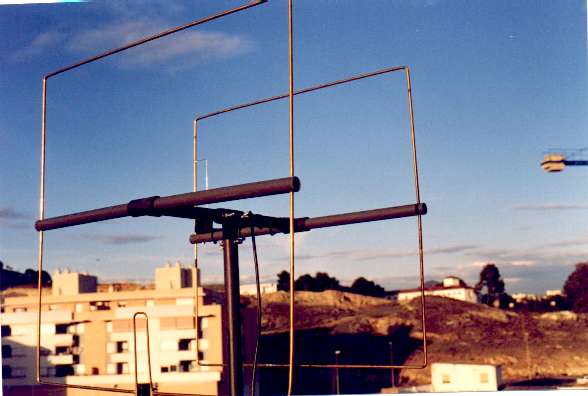

Para finalizar otra antena que me gusta mucho y el F/B de relacion es de 25Db. 6Db. y desarmable tambien para caceria 2m.. la repera siempre en tubo PVC y laton.
Medidor de campo de 2 metros con direccional de cercanias. Medidor de campo de 2m y de 27 Mhz........ Y atenuadores PASIVOS de potenc. y conmutadores ...
