En esta ocasión os propongo un atractivo proyecto que os vendrá de cine cuando salgais de casa con vuestro portátil o incluso en el móvil ya que se trata de una antena que es plegable (o más bien enrollable), que no ocupa casi nada de espacio, y que una vez tendida mejora enormemente las prestaciones del portátil cuya antena "de porra" es útil, pero bastante "sorda" a la vez que poco eficiente.

Introducción:

Este tipo de antena se conoce como "Antena J" por el parecido que tiene a esta letra cuando está montada verticalmente. Se ha utilizado y utiliza ampliamente para muchas bandas de aficionado, y su realización tal y como describimos en este artículo, realizandola con cinta "Twin Lead" de 300 Ohm. es francamente sencilla.

Materiales Necesarios:

• 136.6 Cms. De cinta Twin Lead de 300 Ohm.
• Cable RG-58 (Coaxial fino)
• Un Anphenol macho (o conector BNC si su uso es exclusivo en Walkie)

Ya oigo los gritos e improperios de todos aquellos que habeis intentado encontrar Twin Lead de 300 Ohm. (que es el antiguo cable de cinta paralela del que se usaba para bajadas de TV) porque este cable está en desuso y si bien para los radioaficionados tiene infinidad de utilidades, en los comercios es prácticamente imposible de encontrar. TRANQUILOS, que lo podeis encontrar en Mabril Radio, (C/ Trinidad, 40 23400-UBEDA, Jaen, Tlf. 953 751 043 Fax. 953 751 962), sirven por correo contra reembolso y el precio por metro es de 15 Pts + IVA, yo he aprovechado para pedir bastantes metros porque resulta más caro el envio que el propio cable. Bajo mi punto de vista la satisfacción de realizar una antena no muy habitual supera con creces los costes de envío que no llegan a 500 Pts.

En referencia a los conectores, yo utilizo un Anphenol macho, entre otras cosas porque así puedo usarlo con diferentes equipos, y además conectarle el ROS meter.

En una web leí que es posible montar esta antena con cable RG-174 (que es aún más fino), la lógica dice que debido a la poca longitud del cable y bajas potencias usadas esto debería ser así. Yo no lo he probado porque el cable que tenía por casa era el RG-58.

Herramientas:

• Instrumento Cortante (Cortauñas)
• Soldador

Montaje:

Empezamos cortocircuitando mediante soldadura la parte inferior de la cinta, para ello he usado un trocito de sujetapapeles que había por la mesa. Lo siguiente es hacer un corte en uno de los hilos del Twin Lead, a 46 Cms de la base. (es recomendable quitar un par de centímetros de ese hilo)

Finalmente hay que colocarle el coaxial. En este punto reside la gracia de la antena, ya que no se alimenta del extremo sino que se alimenta pelando unos milímetros de cable, a 4 Cms. Del final y soldando en este punto el coaxial, en el hilo sin corte el vivo y en el hilo con el corte la malla, tal como se muestra en es esquema.

Ya solo falta atarle una cuerda al extremo superior, que nos servirá (atando a esta cuerda una piedra), para lanzarla a la rama de cualquier arbol y elevarla del suelo.

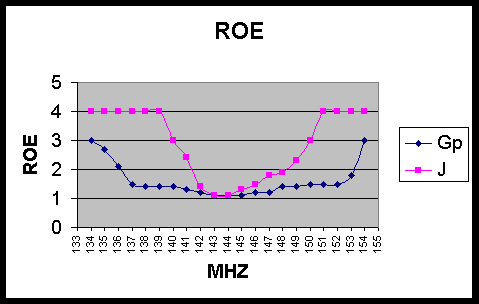

Ajuste:
