DIPOLO RIGIDO PARA
	12 Y 17M
		El proyecto que se presenta a continuación se trata de
 	un dipolo de aluminio para las bandas de 18 y 24 MHz, el cual
	presenta unas condiciones de costo, rendimiento, diseño y
	funcionalidad que nos dejarán gratamente sorprendidos si
	acometemos su montaje.
		El diseño de dicho dipolo es obra del amigo Jorge
	EA7HZ de Málaga, el cual se aventuró a la construcción del
	mismo animado por su ansia de experimentación en este campo
	tan interesante de las antenas de radioaficionado, y al cual
	agradezco desde aquí el tener un ejemplar montado en mi
	torre y en perfecto funcionamiento.
		Las caracteristicas del dipolo son las siguientes:
		Largo: 654 mm de extremo a extremo
		Número de trampas: 2
		Potencia:  2 Kw ó más
		ROE:	 1:1 en toda la banda (si, es cierto)
		Ganancia estimada: Aproximadamente 4 dB
		Ancho de banda a 18 MHz:
		Desde 17900 a 18400  ROE 1:1,2
		Ancho de banda a 24 MHz:
		Desde 24500 a 25500 ROE 1:1,2

		Los materiales son de fácil localización y económicos
	así como el montaje, ya que no requiere ningún tipo de ajuste
	siendo el funcionamiento de la antena óptimo desde el primer
	instante de su instalación.
		Con esta antena llevo realizados unas 72 entidades en 17m
 	y unas 65 entidades en 12m desde que la monté, hace unos 7 u 8
	meses aproximadamente.

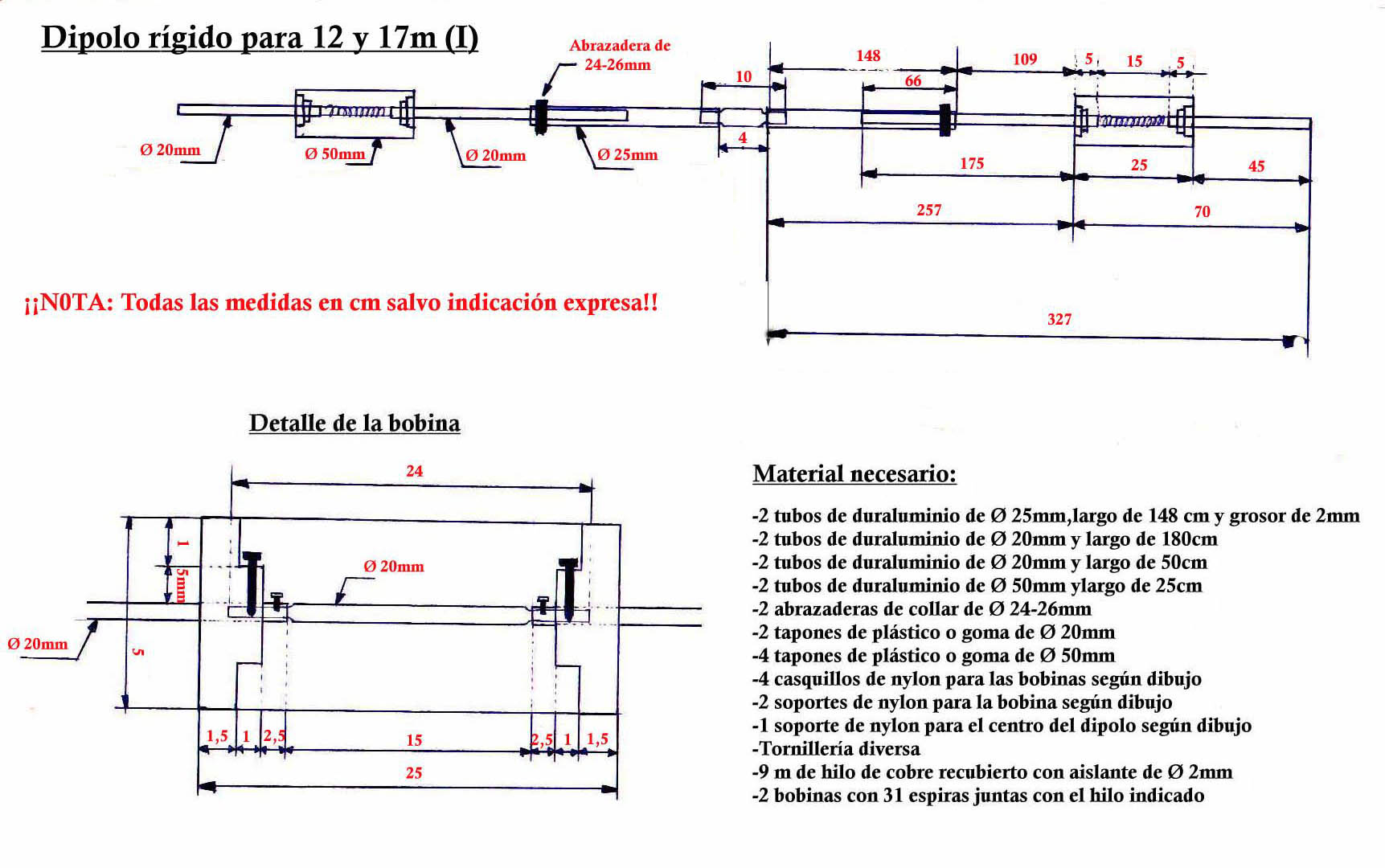

		Aquí teneis los planos de montaje del dipolo con sus
	correspondientes medidas de las piezas necesarias, en primer
	lugar, las medidas del dipolo,


        y a continuación, el plano con el detalle de las diferentes partes
	de las trampas,


		La antena es resonante en 24 (ROE 1:1) gracias al tramo
 	desde el centro a la bobina, la cual resuena en 18 MHz,
	alargando así la antena para que resuene en 18145 con una
	ROE de 1:1 en toda la banda tanto de 18 como de 24.
		La simpleza de montaje y puesta en marcha no requiere
	mayor información, pero si quereis saber algo más, enviadme un
	e-mail e intentaré contestaros.

	*	Descarga en zip de los planos de montaje (261 KB)
