Modem multimodo
Funcionamiento
Este modem que presento a continuación no pretende ser nada novedoso, pero sí
aportar un montaje que funciona correctamente, comprobado y de fácil puesta en marcha
para poder trabajar en las distintas modalidades que soporta como son el packet-radio, la
SSTV, RTTY, WEFAX, etc.
Se trata de un modem multimodo tipo Baycom basado en el famoso circuito
TCM 3105, el cual es en sí mismo, un modem a 1200 baudios de velocidad, y un circuito
interfaz entre el modem y el puerto serie del ordenador basado en el MAX 232, ambos
circuitos son de fácil localización en el mercado y no debe de haber problemas para
conseguirlos.
Se trata básicamente de aprovechar el modem propiamente dicho de este montaje
para poder usarlo según la modalidad de transmisión que queramos, conmutando las señales
correspondientes según dicha elección.
El modo de elegir un modo de transmisión u otro se realiza mediante el conmutador
S1, según se puede apreciar en el diagrama de conexionado del modem.
También se utiliza una amplificador operacional del tipo TL062,TL072 o TL082,
cualquiera de ellos dará buen rendimiento, yo utilizé el TL082 que es el que tenía en el cajón
de sastre. Dicho operacional se utiliza como previo de microfono .
La puesta en marcha es muy sencilla, una vez montada la placa, lo primero será
regular el potenciómetro R8 para obtener una tensión de 2,7 V en el pin 7 del TCM 3105.
Una vez hecho esto tan sólo resta conectar el modem al transmisor y al puerto serie del
ordenador para comprobar su funcionamiento. Al final de esta página podeis descargar
un pequeño programa que sirve para probar el funcionamiento de modem tipo Baycom
como este, el cual os será de utilidad para salir de dudas en un momento dado.
Asimismo tambien regularemos el R19 para ajustar el nivel de salida del modem,
lo cual se hará experimentalmente según el transmisor que utilicemos, pero siempre
intentando que no sature el nivel de salida a la entrada del emisor, para así asegurarnos
de un buen y correcto funcionamiento de nuestro modem.
Al descargar el archivo zip, tendresi acceso a la lista de componentes de este
montaje, así como a una relación de las principales caracteristicas técnicas de este modem
el patillaje de equivalencia del TCM 3105 en caso de utilizar un montaje tipo SMD y una
pequeña relación de tensiones tomadas en el circuito para que os sirvan de referencia enç
caso de alguna avería.
Simplemente espero que el que lo monte disfrute como yo del montaje y sobre todo
del funcionamiento del equipo, del cual estoy muy satisfecho.
Esquema eléctrico
Circuito impreso

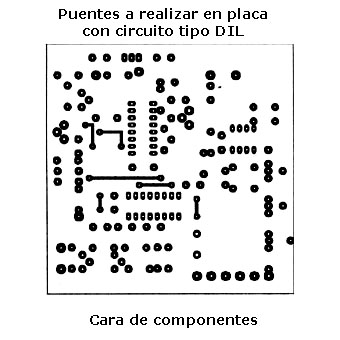

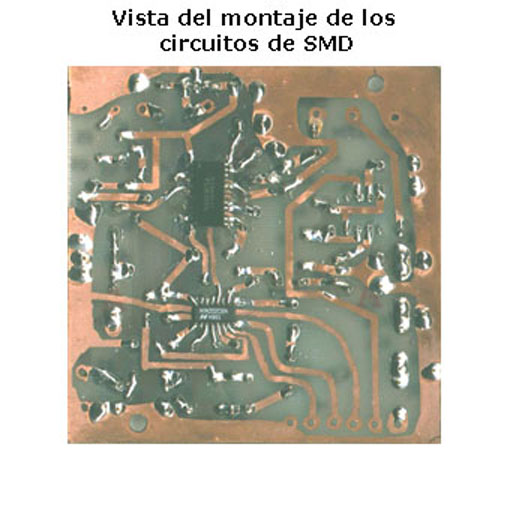

A continuación vemos el diseño del circuito impreso tanto si usamos el TCM3105
en encapsulado DIL o SMD.

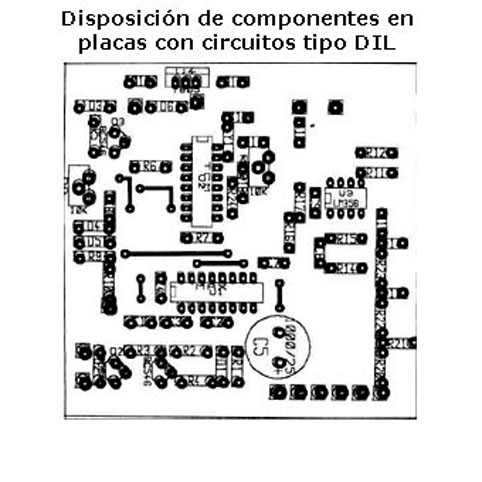

Implantación de componentes
Según el tipo de circuito impreso que elijamos usaremos un esquema u otro, por lo
que ahí van las dos posibilidades
Conexiones

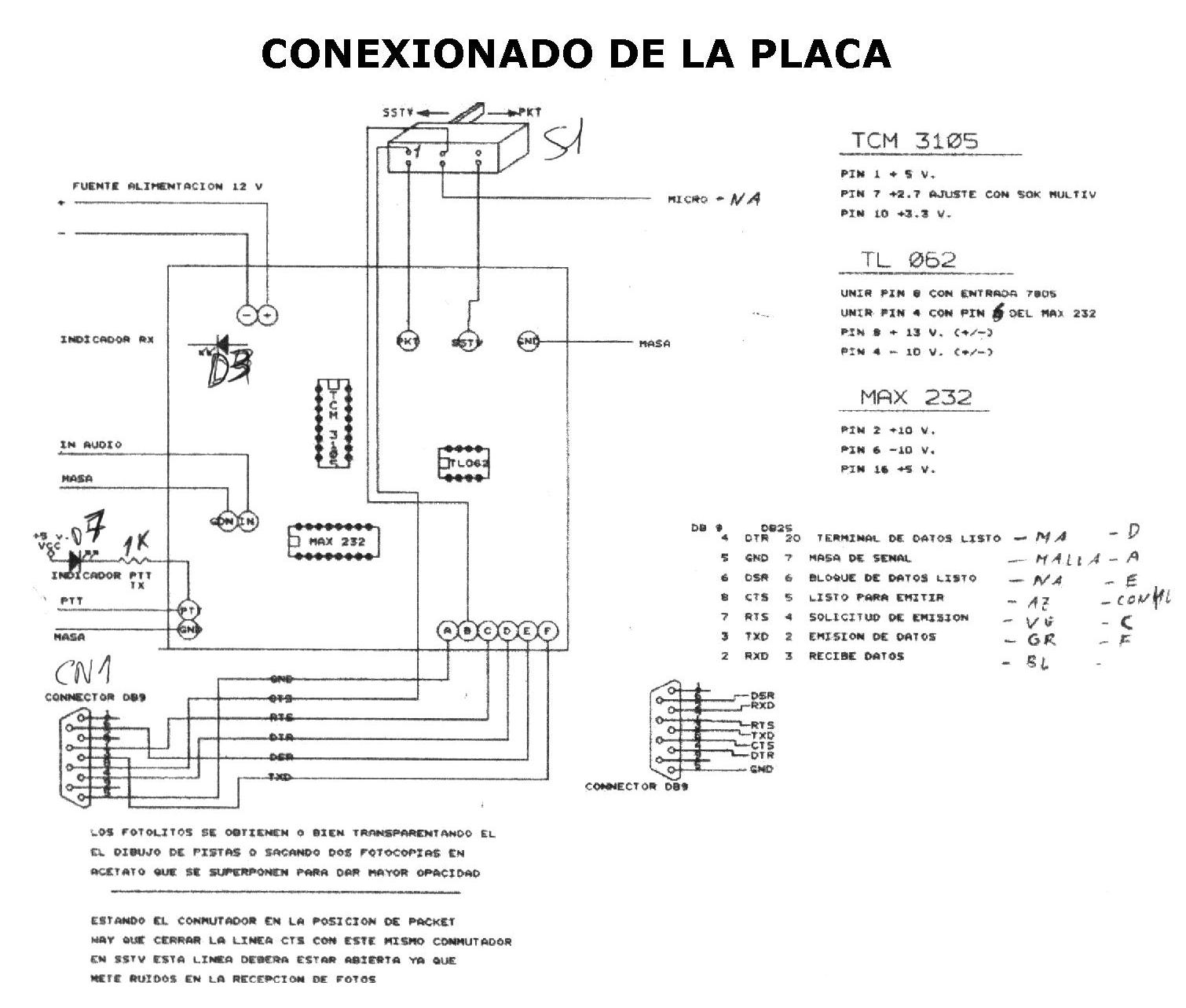

A continuación vemos un diagrama donde se muestran las distintas conexiones que
son necesarias para el buen funcionamiento de este modem
