Este es un diseño de dipolo convencional para las bandas de
40 y 160m, más atractiva esta última por la dificultad de la banda y las
dimensiones de una antena de hilo largo para 160, lo cual conlleva las
dificultades que todos sabemos por motivos de espacio. No obstante, y a
pesar de sus cortas dimensiones, nos permitirá poder trabajar estaciones
La antena es de fácil construcción y no requiere especiales
requerimientos de material o conocimientos, por lo que está al alcance
de todo aquel que quiera acometer su construcción y montaje. Este dipolo
se encuentra actualmente instalado y funcionando optimamente en el
qth de varios colegas de Málaga, EA7HZ es uno de ellos y tambien el
Sin duda la parte más engorrosa será la del ajuste de la ROE
en la banda de 160, que es la parte desde la trampa hasta la punta de cada
brazo del dipolo de 5,5 m, la cual se ve muy influenciada por el entorno,
haciendo así los ajustes muy criticos, por lo que hay que andar con cuidado

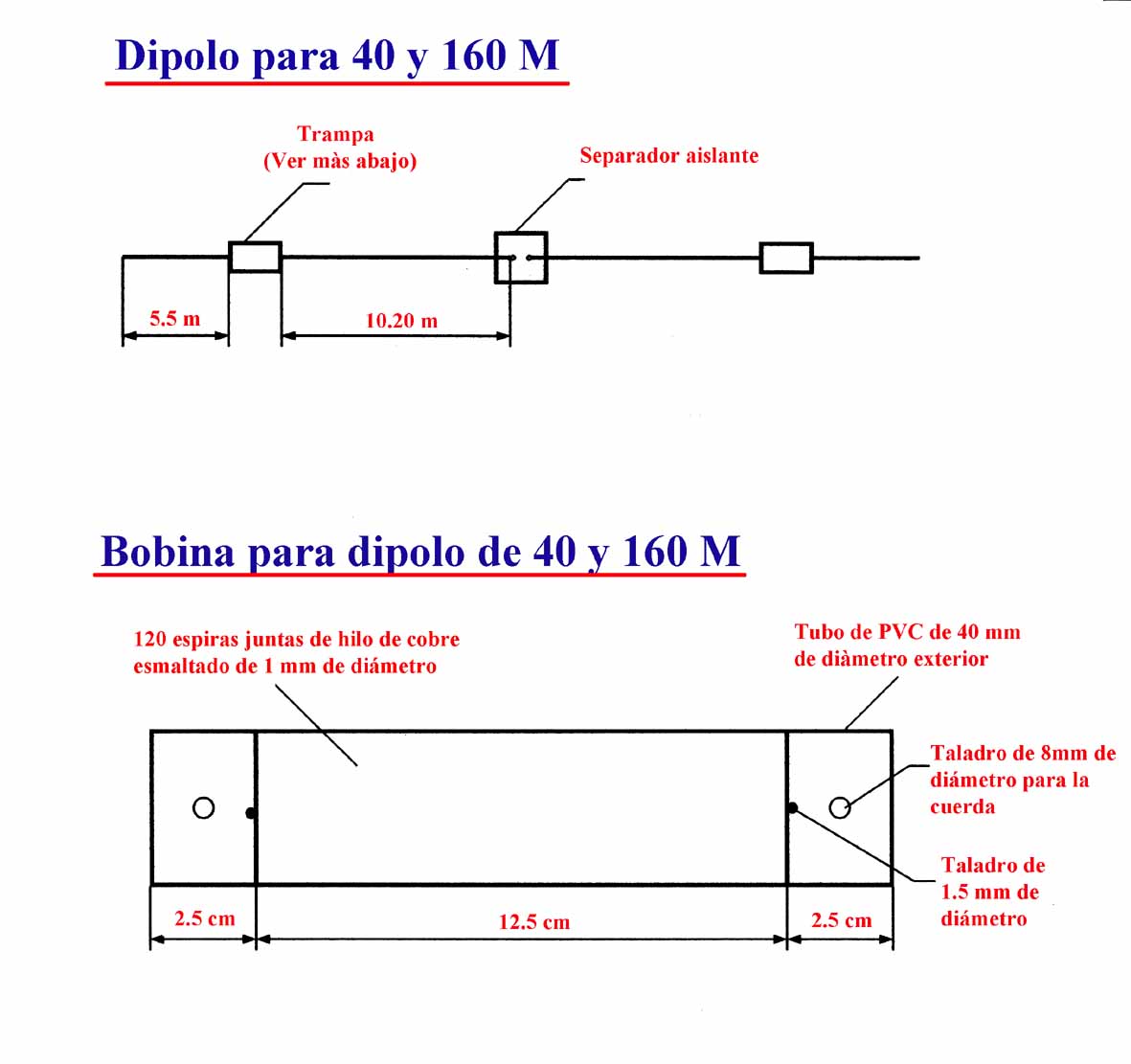

A continuación podeis ver el gráfico que muestra las medidas
del dipolo y la construcción de las trampas, las cuales como vereis son de
fácil acometida, aunque estar en posesión de un grip-dip o dip-meter sin
duda facilitará mucho el trabajo.
La simpleza de montaje y puesta en marcha no requiere
mayor información, pero si quereis saber algo más, enviadme un
e-mail e intentaré contestaros.
