Nociones para Principiantes
|
|
|
1. ES MUY IMPORTANTE ESCUCHAR ANTES DE COMENZAR A HABLAR, DE ESTA FORMA CONOCEREMOS LA FORMA DE OPERAR DE LA GENTE Y NOS IREMOS FAMILIARIZANDO CON EL ARGOT.
2. PARA ENTRAR EN UN CANAL OCUPADO BUSCAR UN HUECO Y DECIR BREIKO (11M) O SALUDAR (HAM), ES LA FORMA CORTES DE PEDIR PASO, SEGUIDO IDENTIFICARSE.
3. SI TIENES DUDAS, NO TE CORTES, PREGUNTA. SEGURO QUE HAY ALGUIEN DISPUESTO A AYUDARTE.
4. TEN CUIDADO CON EL MICRO, SI LO PULSAS Y NO HABLAS ESTARÁS METIENDO UNA SEÑAL (PORTADORA) QUE PUEDE MOLESTAR A OTRAS PERSONAS.
5. EN CB PROCURA NO HABLAR DEMASIADO EN EL CANAL 19, AUNQUE NO HAY NADA ESCRITO SE SUPONE QUE ES PARA SOLICITAR INFORMACION. CUANDO ALGUIEN RESPONDA A TU SOLICITUD DESPLAZAROS A OTRO CANAL.
6. EL CANAL 9 DE CB ES EL DE EMERGENCIA. EN CONTRA DE LO QUE LA GENTE CREE SI SE PUEDE HABLAR POR EL, PERO TIENEN PREFERENCIA LAS LLAMADAS DE SOCORRO.
7. SI TRANSMITES EN FONIA RESPETA LAS FRECUENCIAS DE TELEGRAFIA Y MODOS DIGITALES.
8. ANTES DE COMENZAR A LLAMAR ASEGURATE DE QUE LA FRECUENCIA ESTA LIBRE, PARA ELLO PRIMERO ESCUCHA Y DESPUES PREGUNTA SI ESTA OCUPADA LA FRECUENCIA.
9. SE CORRECTO EN LAS FORMAS Y PROCURA NO HABLAR DE TEMAS QUE PUEDAN HERIR LA SENSIBILIDAD DE LOS DEMAS, TEN ENCUENTA QUE TUS CONVERSACIONES NO SON PRIVADAS.
10. SI TIENES PROBLEMAS DE INTERFERENCIAS EN APARATOS PROXIMOS DE TV, RADIO ETC. UTILIZA LA FM, TIENE MENOS ALCANCE PERO ES MAS “LIMPIA”, PERO ANTE TODO BUSCA LA CAUSA Y HAZ TODO LO QUE ESTE EN TU MANO PARA EVITARLAS.
IMPEDANCIAS Y ONDAS ESTACIONARIAS La señal emitida por un transmisor se llama señal de Radio Frecuencia, en lo sucesivo RF, y esta señal va hacia la Antena por la Línea de transmisión ( Cable ). Es lo que se llama onda directa. Toda señal de RF generada por el transmisor se radiará al máximo cuando todas las impedancias estén acopladas. La mayoría de las impedancias que utilizan los radioaficionados se refieren a 52 ohmios, lo que significa que el transmisor “espera ver” conectado a él un sistema que muestre, precisamente, 52 ohmios de impedancia, (cable de 52 ohmios y antena de 52 ohmios). Prácticamente casi todas las antenas comerciales que existen tienen esa impedancia. Ahora bien, el recién llegado a este mundo se preguntará, ¿qué es exactamente la impedancia?. La respuesta es sencilla de dar aunque no tanto de comprender. La Impedancia es la “Resistencia Compuesta” que la antena ofrece al paso de la corriente de RF, y es función de su frecuencia de resonancia, (es la frecuencia para la cual la antena esta preparada para trabajar). Cuando una antena esta cortada a unas medidas que la hacen resonar, entonces la impedancia es de 52 ohmios, al contrario, si la antena se aleja de la frecuencia de resonancia, la impedancia tambien se aleja de 52 ohmios. Si la impedancia se aleja poco de 52 ohmios al variar la frecuencia de emisión nos encontraríamos dentro del ancho de banda de la antena. POTENCIA REFLEJADA Según lo dicho, si la línea de transmisión “ve” una impedancia distinta de 52 ohmios, parte de la energía que recibe la refleja hacia el transmisor, (la devuelve de la antena al transmisor). Es la llamada señal reflejada. Cuando esta potencia vuelve al transmisor parte o toda ella será absorbida por los circuitos de salida del mismo, con lo cual podemos dañar el transmisor, además de no conseguir que nuestra señal sea transmitida por la antena ya que es energía que no se radia y se desperdicia. Las ondas que son reflejadas de la antena hacia el transmisor se llaman ondas estacionarias.
ROE (Relación de Ondas Estacionarias) Si no hay ondas estacionarias en la línea se dice que la relación de ondas estacionarias ROE, es de 1 a 1 ó, dicho de otra forma 1:1. La cuestión es: ¿Cuánta es mucha ROE?, usualmente en HF, una ROE de 2:1 es aceptable.
ANCHO DE BANDA Antes mencionamos que la adaptación de una antena se efectúa sólo a una frecuencia que es la frecuencia de resonancia. Cuando la frecuencia se separa de ese valor, ocurre que la ROE empieza a subir, tanto si nos desplazamos hacia arriba o hacia abajo, esto es cuando nos desviamos del valor central o de resonancia. Mientras, a pesar de alejarnos de esta frecuencia, nos mantengamos dentro de valores de ROE aceptables (2:1) estaremos dentro del Ancho de Banda de la antena.
MEDIDORES DE ROE Aunque la onda estacionaria no puede verse si puede medirse, el aparato necesario para medirla es el Medidor de ROE. Este aparato se intercala en la línea de transmisión y mide la energía directa y la reflejada, estableciendo una relación entre ambas. Es decir mide la energía que sube del transmisor a la antena y la energía que baja de la antena al transmisor. El medidor de ROE debe ponerse en último lugar, después de conmutadores, amplificadores de potencia etc., de lo contrario medirá un ROE que no es la de la línea, sino la del trozo de cable que existe entre los aparatos entre los que se intercala.
Aquí puedes descargar un documento de word que convenientemente cumplimentado te servirá para dar de alta tu estación de Radioaficionado. Lo necesitarás tanto cuando solicites tu indicativo como cuando realices una modificación.

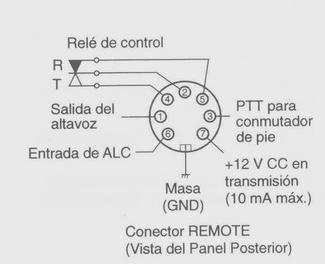

CABLE CONEXIÓN TS870 Y AMERITRON 811 A diferencia de lo que sucede con los amplificadores tradicionales de 11 metros que se excitan a través del cable de antena, el amplificador multibanda de HF Ameritrón 811 se excita a través de un cable específico que al utilizar el micro del equipo activa el PTT del lineal. Aquí podréis ver la forma de preparar dicho cable para los que como yo no tienen mucha idea de electronica. El lineal dispone en su parte trasera de los siguientes puntos de conexión: Entrada de antena desde el equipo ,ANT IN Salida hacia la antena de la estación, ANT OUT ALC, es una clavija rca que sirve para limitar la potencia que entra al lineal y no sobreexcitarlo. RELAY (rca), que activa el PTT para poder activar el lineal. Pues bien para el Relay, deberéis preparar un cable apantallado conectando el vivo al pin nº 4 y la malla al pin nº 2 del conector del Kenwood TS870. En el otro extremo un conector RCA. Para el ALC basta que conectéis un hilo al pin nº 6 y el otro extremo al vivo del RCA.
|
||
