Puesto que nos estamos acercando a una buena época para la propagación en la "Banda mágica"(de la legislación ya veremos) he pensado en publicar este pequeño articulo sobre la antena que he construido, una delta loop direccional de 5 elementos para 6 metros. Parece ser que este tipo de antena no ha conseguido penetrar en el mundo de la radioafición, quizás el motivo sea que no es muy normal encontrarla en el mercado (yo personalmente solo conozco a nivel comercial, antenas delta loop de 1 solo cuadro) dado que en el campo de las antenas direccionales la yagi es la reina, al menos a nivel comercial.

No voy a tratar si una es mejor que la otra pues nos extenderíamos y además no me siento capacitado para tratar temas, que por una parte me apasionan y por otra se me van de las manos.

Lo que puedo garantizar es que la antena que he diseñado a partir de lo que se va aprendiendo a base de estudiar y experimentar, y he fabricado gracias a mis estudios en mecánica, funciona muy bien (a mi entender).

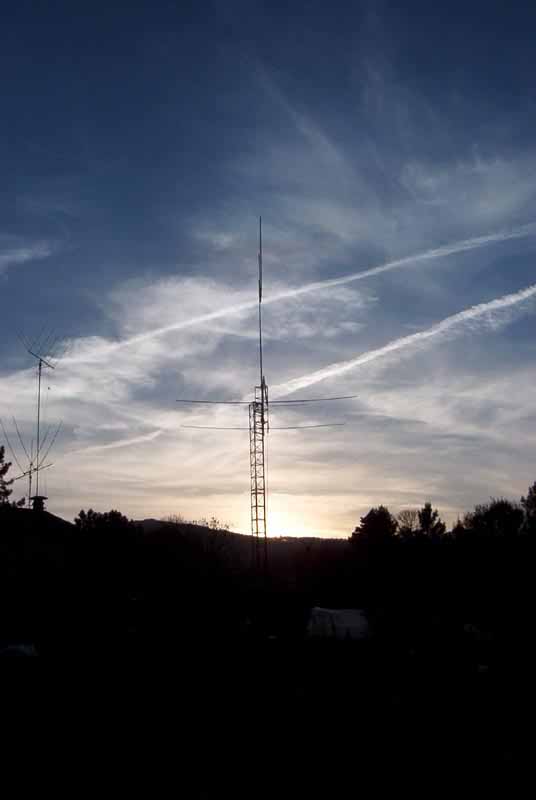

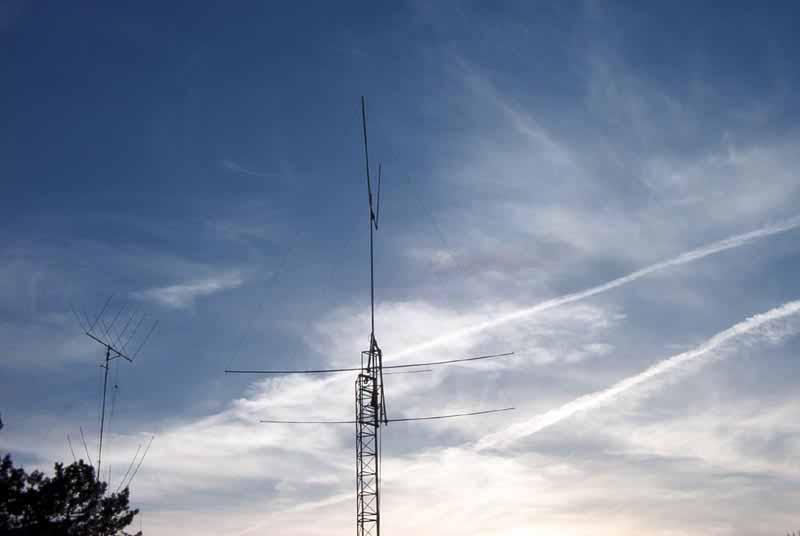

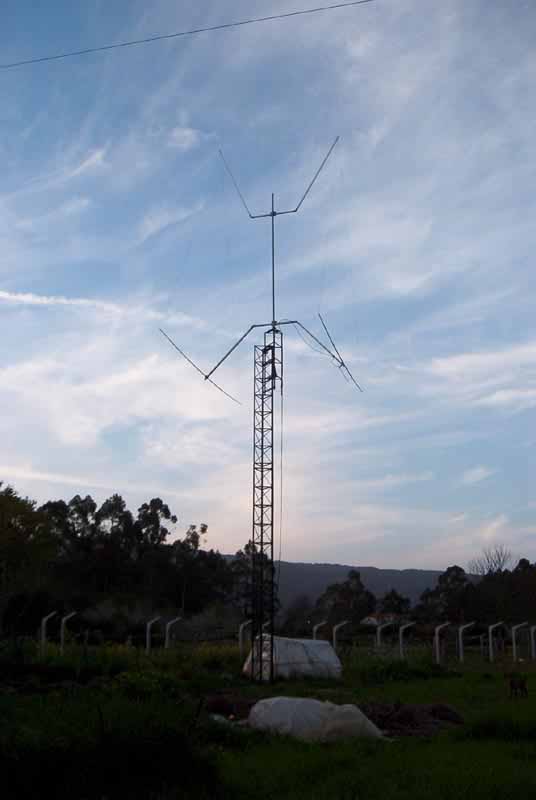

Pasando al tema que nos interesa os tengo que comentar que siguiendo estas dimensiones, sacadas en base a la experimentación, he construido varios modelos, desde un cuadro único hasta la que se muestra en las figuras. La única diferencia constructiva está en el gamma match que dependiendo del número de elementos requerirá una longitud y capacidad distinta.

El diseño del gamma que muestro es muy utilizado como se puede ver, aunque nada impide que cada artista utilice su adaptador de impedancias favorito. El ajuste no tiene problema y la ROE suele quedar en 1:1,1 en 50,100 que es el centro de la banda (en España).

Una vez montada la antena se ha de procurar ajustarla lo mas separada de la tierra que sea posible,1,5 mts será suficiente y se colocará un medidor de roe en el SO239 de la base, para ajustar realmente la antena (no el cable-antena).

Hasta el día de hoy todos los prototipos se encuentran haciendo un buen servicio en algunas estaciones de la provincia de Pontevedra y han soportado unos temporales muy importantes.

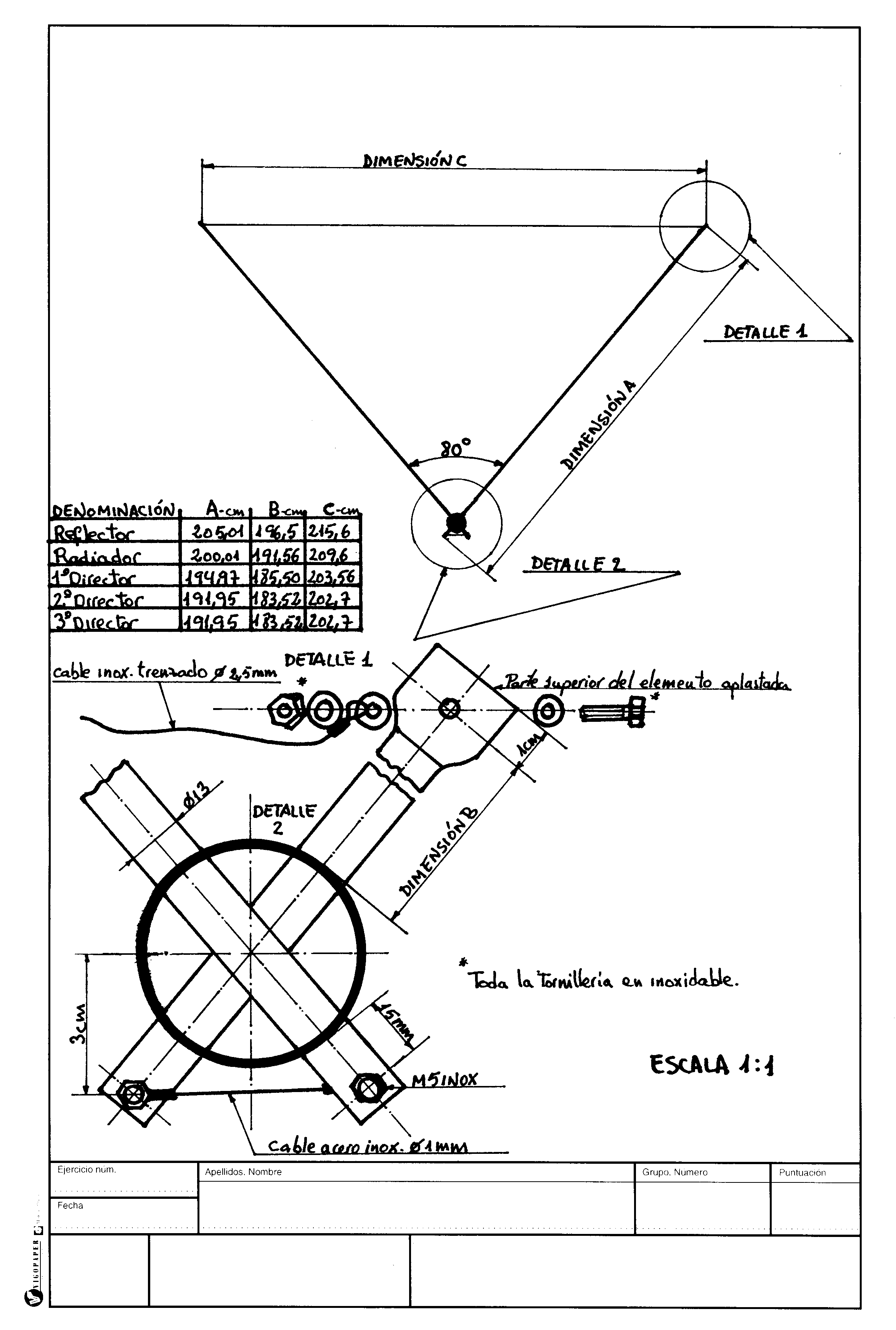

No describiré mas el montaje, puesto que pienso que está suficientemente claro en los esquemas.

Me gustaría servirle de ayuda a algún lector para que se adentre en el mundo del cacharreo ya que es una de las facetas de la radioafición que la hacen tan especial.

Asimismo sería interesante el poder optimizar este montaje con algún programa de ordenador, ya que seguro que se le podría sacar mucho mas rendimiento.

Mis agradecimientos a Antonio EH1DIH por su idea, al sugerirme que fabricara una de 3elementos (que el me la probaba puesto que entonces yo no podía transmitir en 6 mts) a Enrique EH1 BSK, (por conseguir tantos países con la de 4 el y proponerme lo del articulo ) y a todos los colegas que me aguantan durante todo el año, local, nacional e internacionalmente.
