Antes de empezar a llenarnos la cabeza de números, vamos a interesarnos por las diferencias que podemos observar entre las antenas de lazo y las típicas direccionales (Yagis). Si nos fijamos en los elementos son de longitud de onda, por el contrario en las yagis son dipolos de media onda, los dipolos están abiertos por lo tanto hay una diferencia de potencial del punto de alimentación al extremo y esto provoca ruido (QRN), en las antenas de lazo están en corto con lo cual es mas limpia la recepción y para mí la característica más especial de este tipo de antena es su lóbulo de radiación, os explico un poco de teoría para ver como consigue ganancia una antena:

Como en física la energía ni se crea ni se destruye, se transforma. Bien aplicando esto que nadie piense que por cambiar de antena vamos a tener el efecto de un amplificador lineal, si tenemos una energía para radiar, solo vamos a hacer eso independientemente de la antena con la que trabajemos. Entonces si esto es así, ¿porque al usar una vertical, una yagi ó una de lazo ( delta, cúbica, etc.) sus prestaciones son diferentes?. Aquí quería llegar para explicar la importancia de los lóbulos de radiación. Supongamos que tenemos una antena vertical que radia en 360 grados a la redonda, entonces la señal que transmitimos será repartida entre la dispersión total de todas sus radiaciones hacia todas las partes, por lo tanto muy atenuadas, ahora nos imaginamos que estamos usando una yagi de dos elementos, atenuaremos la señal hacia atrás ( reflector), mucho más hacia los lados y esta energía que no radiamos ¿donde esta?, Esta claro no, esta energía que no hemos radiado será radiada con sobre medida hacia delante ( director) y así en la dirección que apunta nuestra yagi tendremos señales más fuertes que con nuestra antena anterior vertical, después de estos comentarios queda claro que con mas elementos ( parásitos) nuestra antena tendrá mas ganancia, pero...... como la energía ni se crea ni destruye, solo se transforma a cambio de mas ganancia la directividad es mayor y el ángulo es mas pequeño.

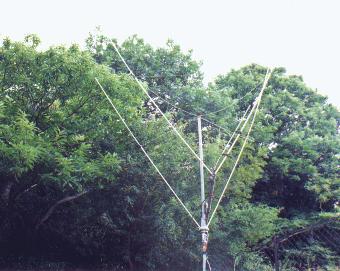

  Antena de experimentación del autor

Y entendido esto que ganamos y como lo ganamos con una Delta?. La delta como tal en solo elemento tiene una longitud de 1,02 de onda, todo el triángulo esta unido a un nivel de tierra a efecto de corriente continua y alterna de baja frecuencia, por lo tanto aparte de ser poco ruidosa es fácil que nos libre de algún susto, ya que tiene una impedancia cercana a los 120 ohmios y por usar un ajuste tipo gamma nos libraremos de escuchar los ruidos producidos por frecuencias inferiores ( sobretodo la mitad, por ejemplo cuantas veces recibiendo en 14 Mhz escuchamos silbidos de comerciales de 7 Mhz).

Dicho todo esto solo queda una pequeña comparación con las yagis, la diferencia sustancial de porque son más efectivas las de lazo es que su lóbulo contra la yagi es más estrecho y en las bandas puras de DX con propagación de larga distancia, ósea las ondas se propagan muy horizontalmente, se aprovecha mejor esta circunstancia, pero si la propa se hace un poco más vertical, entonces la yagi responde mejor por su mayor ángulo de radiación. De lo dicho se desprende que esta antena que tenemos entre manos se comporta estupenda en propagación larga y esto se da en las bandas altas, por lo cual no dará un rendimiento tal alto en bandas bajas (40-80) porque las señales se propagan verticalmente, aparte de la dificultad de construir y mantener esta antena en las citadas bandas.

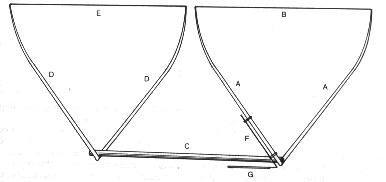

Ya comentado un poco de teoría para comprender como funciona, nos metemos de lleno en el cacharreo. Lo primero que no interesa es conocer sus componentes, longitudes, etc. No os voy a explicar mucho, os voy a dar una tabla de medidas y con esto ya os podéis poner mano a la obra: DIMENSIONES PARA DELTA LOOP

                       20 MTS.                15 MTS.              10 MTS.                   DIÁMETROS DE LOS TUBOS

A=

7.23

4.95

3.67

30~20~10 mm.

B=

7.22

4.50

3.38

1.5 mm.

C=

4

2.8

2.0

50~55 mm.

D=

7.4

5.08

3.77

Como "A"

E=

7.5

4.69

3.47

Como "B"

F=

1.8

1.4

1

10 mm.

G=

0.8

0.6

0.55

10 mm.

* Nota las medidas que no se especifican están en metros


Esto es lo referente a medidas para hacer antena monobanda, en cuanto a los tubos del ajuste gamma "F" y "G" vamos a tomar dos posiciones distintas, si vamos a construir una antena para varias bandas, dejarlo con las medidas arriba indicadas, si por el contrario vais a construir una monobanda el tubo "G" lo sustituiremos por un cable coaxial RG-213 que nos hará de condensador.

Vista de piezas si queréis cargar imagen de la vista de piezas y montaje de la delta para 10-15-20 con ajuste gamma independiente y bajada común, podéis clikquear en vista de piezas y cargar la pagina de imágenes ( tener encuenta que en esta pagina hay imágenes, tardara en cargar).

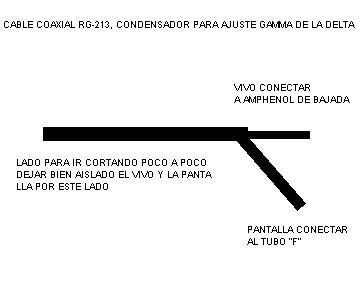

Para terminar, ahora os quedara la duda sobre el ajuste gama, si vais a hacerla monobanda os comente que vamos a sustituir el tubo "G" por un cable coaxial RG-213 como condensador. En el tubo "C" cerca del tubo "F" ponéis una escuadra para sujetar el Amphenol Hembra para la bajada, a la hembra ( vivo) le soldáis un Trimer(condensador variable de poca capacidad, unos 160 pico faradios) y del otro terminal del trimer un cable a conectar con el tubo "F", ahora con una potencia pequeña ( unos 10 wattios) en la frecuencia que queramos que ajuste la antena iremos ajustando el trimer un poco y correremos la abrazadera metálica que une el tubo "F" con el tubo "A", esto lo repetiremos varias veces hasta que el medidor de R.O.E. nos indique que las estacionarias son nulas y que por lo tanto la sintonía es 1:1. Ahora desoldamos el trimer y lo cambiamos por el cable 213 que a tal efecto tenemos preparado, el vivo del cable al conector hembra del amphenol y la malla del cable con un terminal y un rosca chapa al tubo "F", como ya tenemos ajustada la abrazadera del tubo "F" y "A" solo nos queda ajustar el condensador ( cable RG-123) que como es mas largo ( tiene mas capacidad) tendremos que ir cortando poco a poco observando como baja la R.O.E. al punto optimo de ajuste.

La longitud del vivo como de la pantalla después de despelado(puntas de conexión) no es critica, podéis dejarlo largo y luego en el sitio podéis cortar a medida, la longitud del cable en la zona que no esta separada la malla y el vivo podéis usar las medidas del tubo "G", os quedara muy largo, pero con unas tijeras se arregla.

Bueno eso es todo de momento, sé que alguna cosa se queda en el tintero ó no queda muy clara, por eso si necesitáis alguna info suplementaria podéis contar conmigo para cualquier duda:

Elías, EA1OZ
