Hallo Lima-Sdr - Freunde und Bauer,
auf dieser Seite möchte ich mein neuestes Selbstbauprojekt
vorstellen....
den Lima - Sdr -
Transceiver
Lima-SDR ist ein Bausatz für alle, die sich für die
neue Software-Defined-Radio Technologie interessieren. Es handelt sich hierbei
um einen vollwertigen SDR-Transceiver für den Frequenz- bereich 0,250 - 30 MHz
mit einer Senderausgangsleistung von ca. bis zu einem
Watt PEP , je nach eingestellter Arbeitsfrequenz.
Der Bausatz wird in Teilbereichen aufgebaut , enthält bis auf eine Ausnahme
ausschließlich konventionelle (bedrahtete Bauteile) und ist daher auch für den
ungeübten Bastler geeignet.
Entwickelt wurde der Sdr - Transceiver von
Bernd Wehner, DL9WB vom OV Lima 02. Info:
http://www.darc.de/distrikte/l/02/sdr
Hier findet man die detaillierten Informationen zum
Projekt.
Ansicht der Leiterplatte LIMA-SDR Board 1 (RX)
Empfänger- und Sendereinheit befinden sich auf zwei getrennten Leiterplatten im
EUROPA-
Format (100 X 160 mm) die zu einer Einheit zusammengesteckt werden können.
Lima-SDR ist zu den meisten SDR-Softwareprojekten die im Internet
erhältlich sind kompa-
tibel und somit für alle Betriebsarten des Amateurfunks und zum Empfang von
DRM-Sendern
geeignet.
Mit Lima-SDR kann man für unter 80,- € einen durchstimmbaren
SDR-Empfänger
mit hoher Qualität realisieren. Die Kosten für die Sendeeinheit betragen ca.
50,- €.
Bilder meiner Lima-Sdr Station:

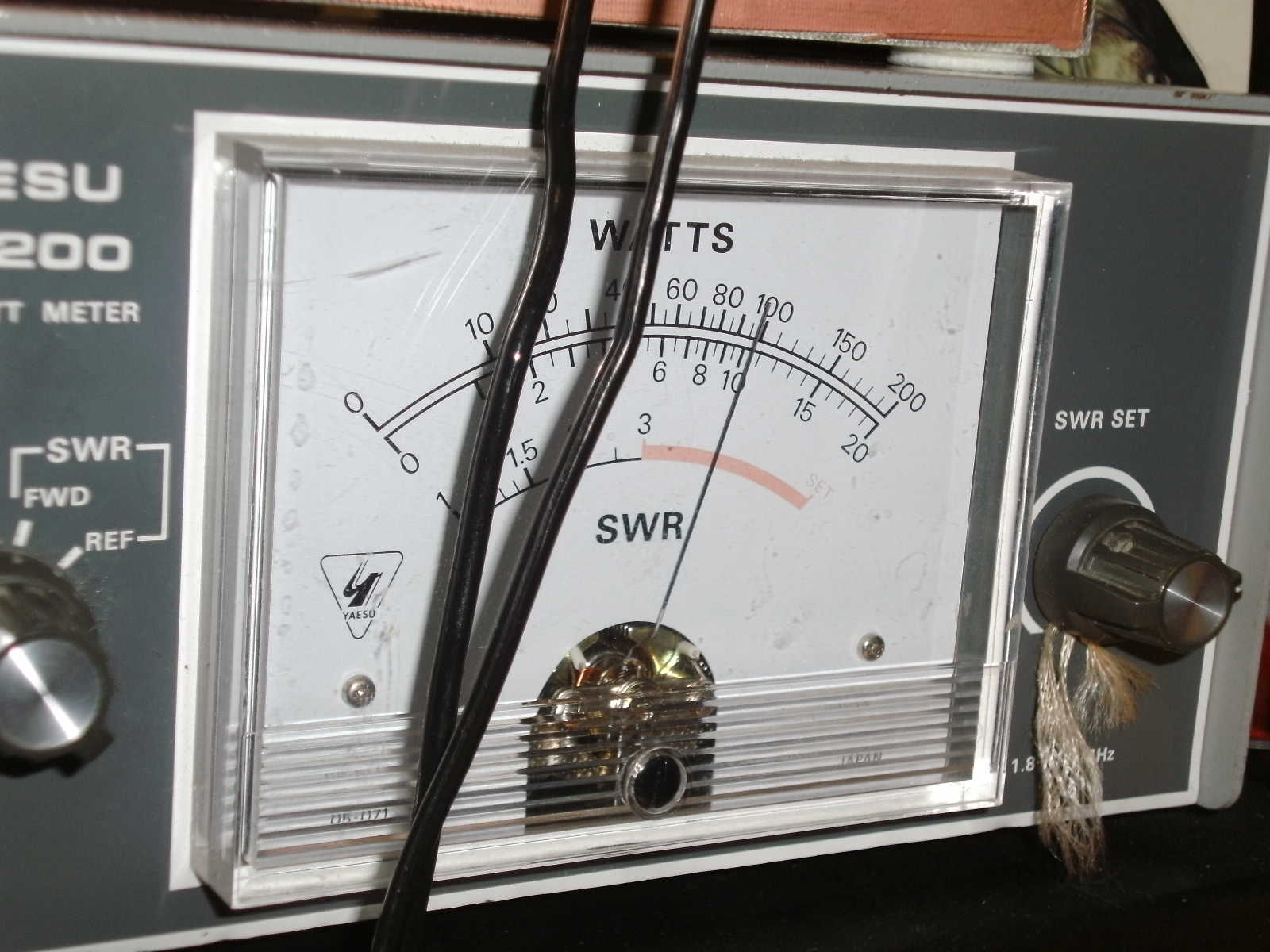

Oben links : Ausgangsleistung der Endstufe...10 Watt
out bei 250 Mw
Ansteuerung durch den Lima-Sdr

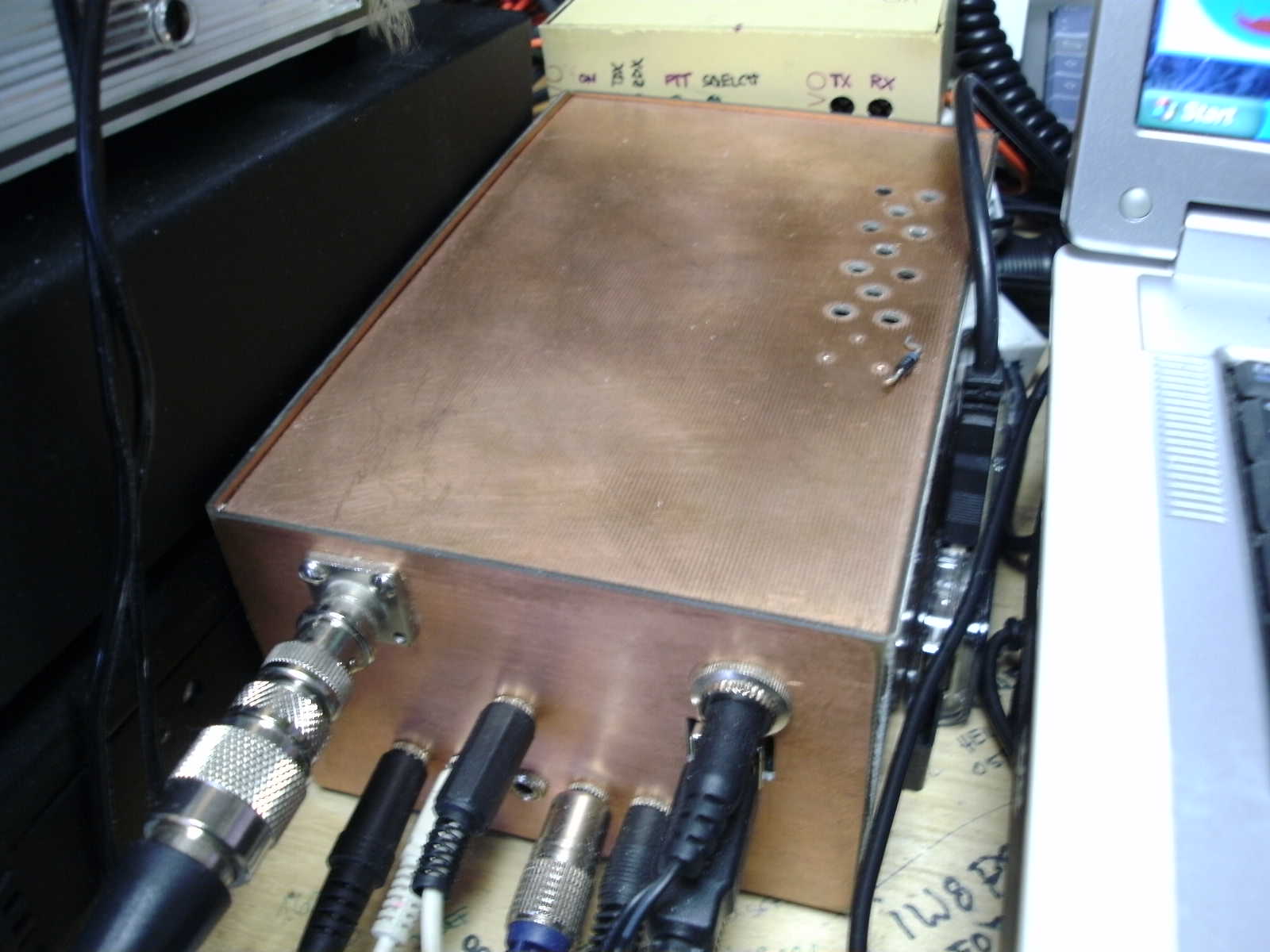

Oben rechts: Lima-Sdr im Platinengehäuse

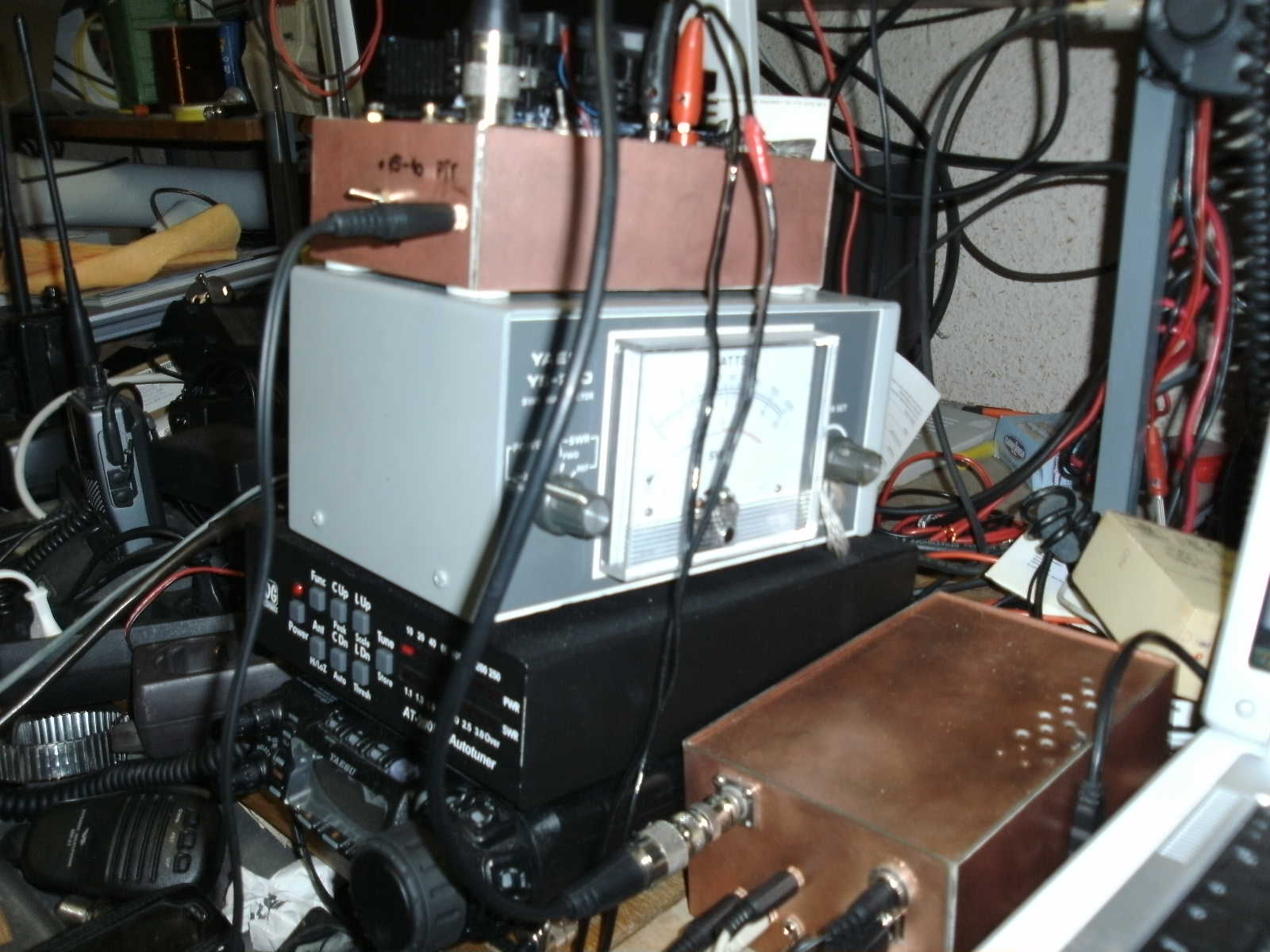

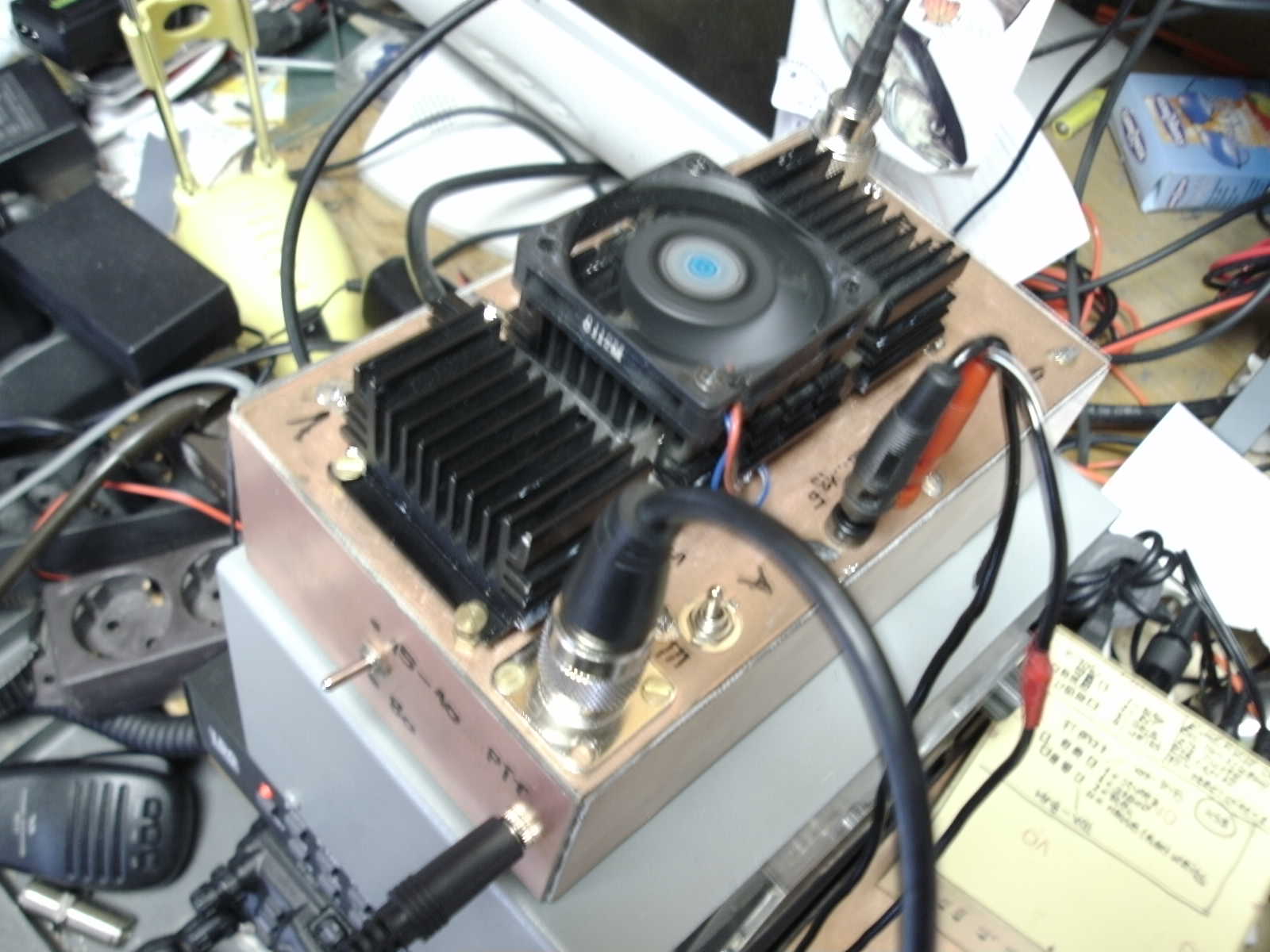

Mitte links: Endstufe mit Lüfter aus Pc-Schrott Mitte rechts: Endstufe und Lima-Sdr

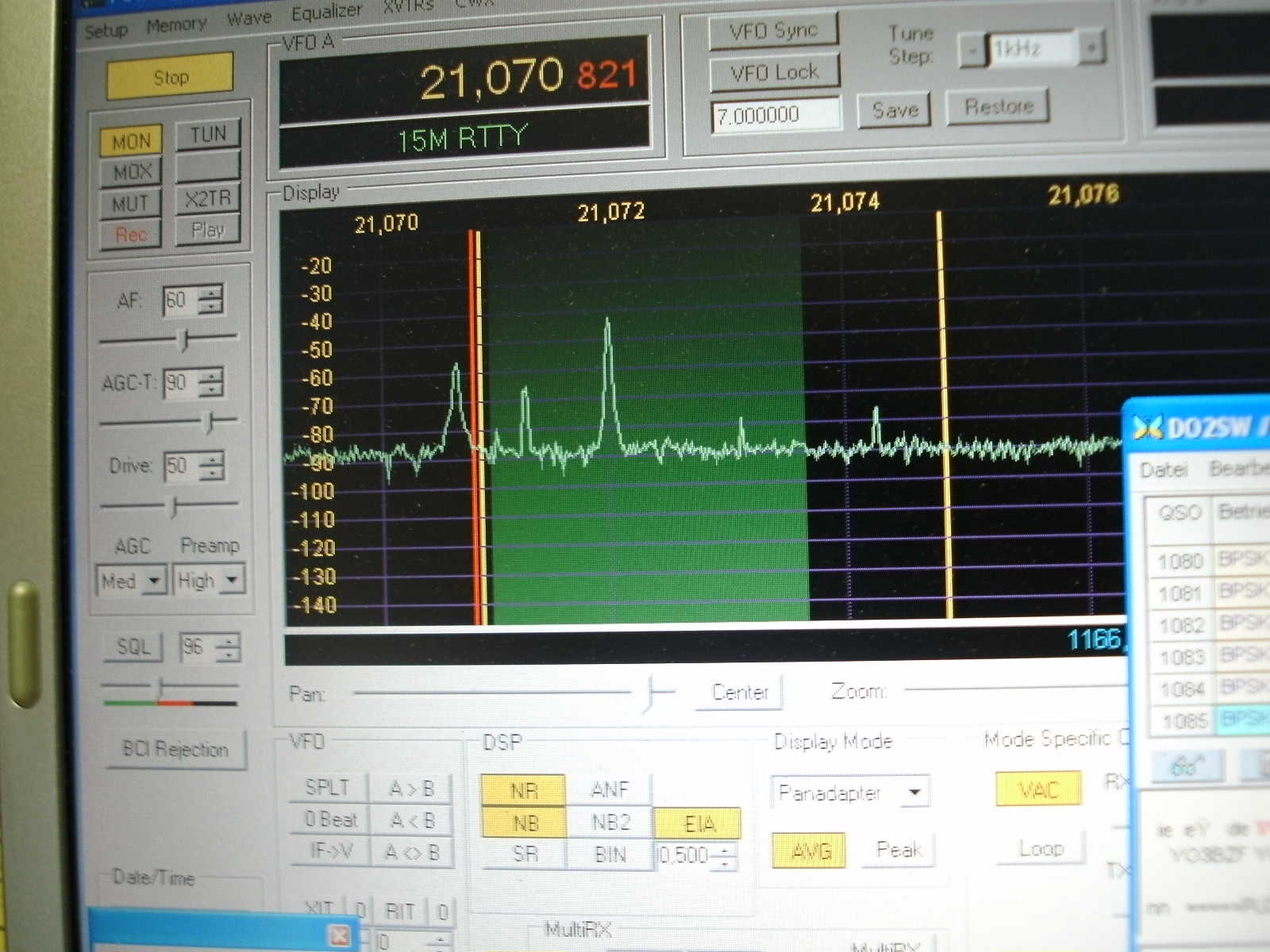

Unten links: Bildschirmfoto...Signale psk 31 im 15m
- Band

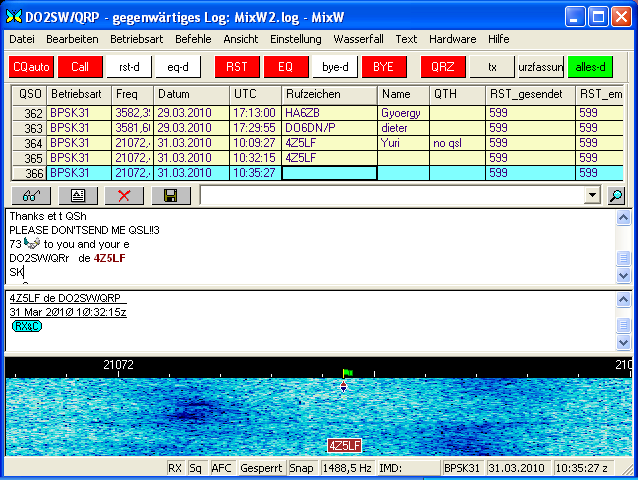

Unten rechts: Bildschirmfoto Software MixW ...
Qso auf 15m mit 4Z5LF .... 5 Watt Output
Nachfolgend Qsl-Karten von verschiedenen Qso´s
auf 15m und 80 m
in Psk 31 mit dem Lima- Sdr-Equipment.
Linkliste:
Aus rechtlichen Gründen wird auf eine direkte Verlinkung zu den angegebenen
Seiten verzichtet.
Kopiere bitte die Internetadressen
manuell in deine Browseradresszeile.
| Sdr-Radio:
|
Endstufe: |
Software
Defined Radio "Blueberry SDR"
http://www.andreadrian.de/sdr/ |
http://www.golddredgervideo.com/kc0wox/wa2ebyamp/ |
DG8SAQ
RF Synthesizer with USB Control
http://www.mydarc.de/dg8saq/SI570/index.shtml |
http://py2nfe.com/Arquivos-pdf/linear-kossor1.pdf |
Dream
DRM-Empfänger
http://drm.sourceforge.net/ |
http://py2nfe.com/Arquivos-pdf/linear-kossor2.pdf |
FlexRadio Systems
http://www.flex-radio.com |
http://golddredgervideo.com/kc0wox/wa2ebyamp/ampboard/ampboard.htm |
PowerSDR-IQ
http://groups.yahoo.com/group/powersdr-iq/ |
http://www.golddredgervideo.com/kc0wox/wa2ebyamp/filterboard.htm
|
PowerSDR-SR40
http://powersdr-sr40.sourceforge.net/ |
Platinen
ätzen mit der Direkt-Toner-Methode : |
SDRadio
http://www.sdradio.eu/sdradio/ |
http://thomaspfeifer.net/ |
|
Deutsche Anleitung zu PowerSDR |
http://dl0tud.tu-dresden.de/html/DtHilfen.html
|
|
Bauteile für RX -TX: Lima-Sdr |
| |
Warenkorb für
Bauteile der RX- und TX-Platine:
http://www.reichelt.de/?ACTION=20;AWKID=238783;PROVID=2084
|
Zur Linearendstufe 1,8 bis 30 Mhz : Nach
langem Suchen im Internet bin ich auf diese Endstufe gestoßen.
Sie ist einfach mit handelsüblichen Bauteilen auf - und nachzubauen , ist
kostengünstig und
erfüllt die von WA2EBY angegebenen Werte... Bis 2 Watt
Input - bis 50 Watt Output.
!!!!!!!!! Die Seite wird weiter
bearbeitet !!!!! Es folgen:
Mod`s zur Endstufe
Konfigurationen von Powersdr-IQ in Verbindung mit MixW und der Software
Virtuelle Kabel.
!!!!!!Öfter mal reinschauen!!!!!!
73 de
DO2SW-Wolfgang
