Bau eines Patcherregers für 2400 MHZ:
Angeregt durch die Berichte von DH0SK, DJ1KM und DH8AG in Pr.  in der Rubrik Space/Amsat habe ich versucht,  eine technisch einfache und kostengünstige Lösung zu realisieren. Aus diesen Überlegungen heraus entstand der Wurstdosen-Patcherreger.

Zur Konstruktion:
 Es wird benötigt:  1 Stück Wurstdose, d=10cm, ca. 170 gr.
                                  Inhalt .

                                 1 Stück N- Antenneneinbaubuchse.

                                 1 Stück Messing- oder Kupferblech ca. 6x6
                                  cm 0.3 bis 0.5mm stark.

                                 3 Stück Messingwinkel 30/30/10 aus dem
                                   Baumarkt .

                                 3 Stück verzinkte Gewindestangen d=5mm
                                   l=1.00m aus dem Baumarkt .

                                 1 Stück Kunststoffdeckel einer Kaffeedose.

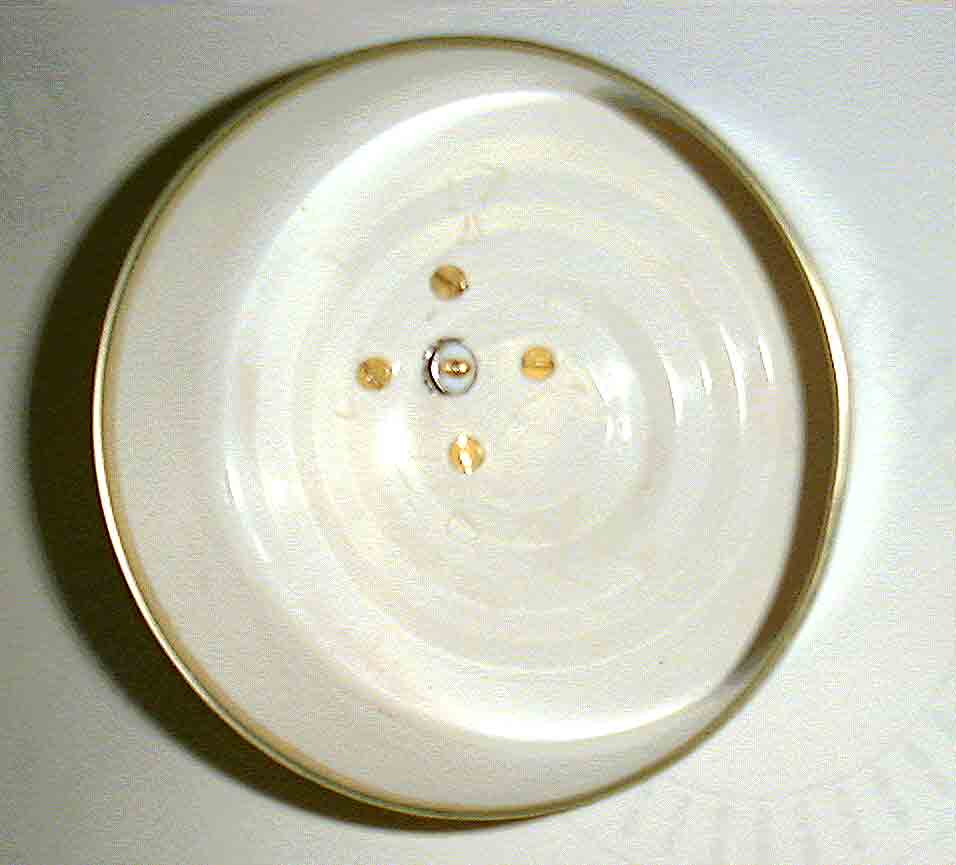

   Ansicht auf Dose und Erregereinheit:




Man ersteht eine Wurstdose beim Metzger mit ca. 170-200gr Inhalt. Nach

dessen Verzehr wird die Dose gereinigt und ist nun zum Aufbau bereit. Jetzt

wird der Einspeisepunkt auf dem Dosenboden markiert. An diesem Punkt

wird eine Bohrung mit ca. 6mm angebracht, durch die der Mittelleiter der

N - Buchse geführt wird. Nachdem die Buchse mit der Dose

verschraubt ist(3mm Messingschrauben), wird die Erregereinheit aus 0.3mm

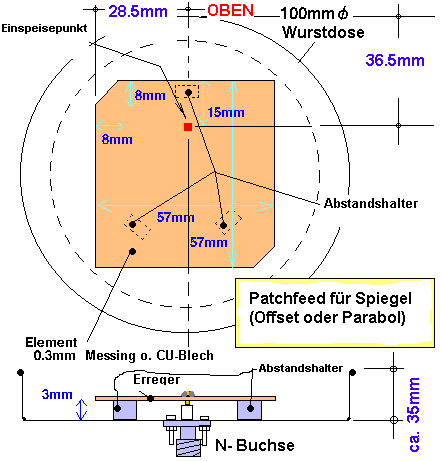

Messing bzw. CU-Blech gemäß nebenstehender Vermassung erstellt (nach 7n1jvw). Das

Blech kann mit jeder Schere geschnitten werden. Nach Aufbringen der

Abstandshalter (Aufgeklebte Kunststoffmuttern mit einer Stärke von 3mm)

wird der Erreger mit dem Innenleiter der N-Buchse verlötet. Nach Anbringen

der Messingwinkel kann der Erreger mittels Gewindestangen am Spiegel mit

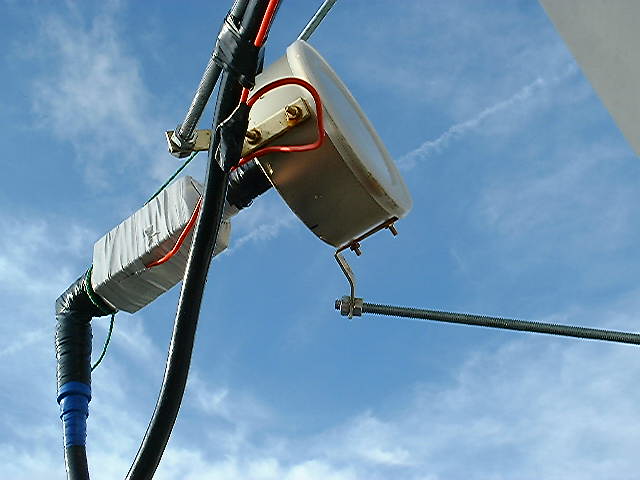

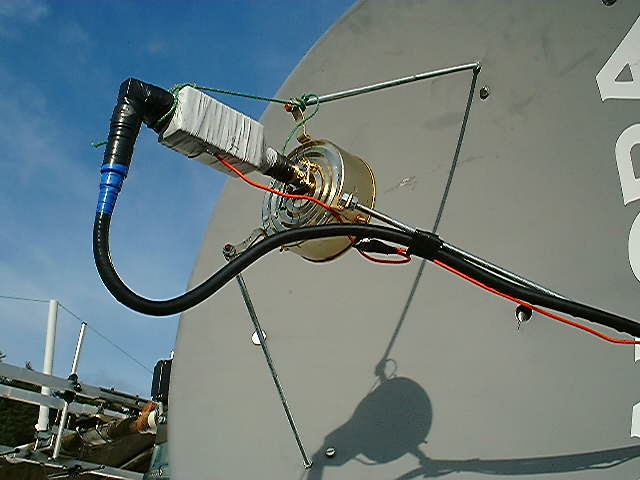

dem erforderlichen Brennpunktabstand montiert werden.(Siehe Foto`s unten).Der

Brennpunkt liegt auf der Erregeroberfläche. Die Abdeckung der Dose erfolgt mit

einem Kunststoffdeckel einer Kaffeedose. (Wetterfest).




Der Patcherreger bringt eine wesentliche Verbesserung im Empfang von AO40

 gegenüber einer Helixerregerlösung. ( zwischen + 1 und 2 db , siehe auch

Messungen der o.g. OM`s in PR ).  Die Materialkosten belaufen sich auf ca.12-13

 Euro.

            Guten Hunger und viel Spaß beim Nachbau !

                           de DO2SW - Wolfgang
