Eigenbau von preisgünstigen Yagi-Antennen für das 2m - und 70cm Band.

Im Net gelesen - modifiziert und gebaut.
144 MHz-Version. Die Antennen sind für 144.2 MHz (SSB-Bereich) ausgelegt. Sie arbeiten auch bis 146 MHz. Strahlerlänge  L = 97.8cm und  H = 2,55cm. Die Elemente bestehen aus 6mm Alurohr aus dem Baumarkt. Der Strahler wird aus 10qmm Kupverdraht gefertigt. Das Trägerrohr(Boom) erhält man im Baustoffhandel als Abstandsrohr für Betonschalung. Der Durchmesser beträgt ca. 26mm. Die Wandstärke beträgt ca.2.5mm.
Maße:
144 MHz REF Strahler D1 D2 D3 D4
3 Element Länge
Elementabstand		 104 cm
0.00		 97.8 cm
21.6 cm		 94  cm
20.00


4 Element Länge
Elementabstand		 107 cm
0.00		 97.8 cm
21.6 cm		 95.3 cm
19.25		 84  cm
40.50


6 Element Länge
Elementabstand		 103 cm
0.00		 97.8 cm
19    cm		 95.3 cm
42    cm		 93    cm
86.4 cm		 93   cm
132 cm		 83   cm
178 cm



435 MHz-Version. SAT- und SSB-BETRIEB.  Die Komputerberechnung ergibt 30 dB F/B für die 6 Elementversion und über 40 dB für die Anderen. Der Gewinn beträgt 11.2, 12.6, 13.5 and 13.8 dBi für 6, 8, 10 and 11 Elementausführung.  Man kann auch 2 gleiche Antennen auf einem Boom plazieren. Die Elemente werden um 90 Grad versetzt.  Es entsteht eine Kreuzyagi.  Der Abstand der beiden Strahler untereinander beträgt 16.5 cm. Die Einspeisung für zirkulare Polarisation erfolgt gemäss Rothammel. Strahlerlänge L = 33cm und H = 1.3cm.  Der Elementabstand gemäss Tabelle ist für alle 70cm- Versionen gleich. Es kann auch eine 2m-70cm Kombiantenne aufgebaut werden.

Maße:
435 MHz - SAT- SSB REF Strahler D1 D2 D3 D4 D5 D6 D7 D8 D9
6 Element Länge 34cm 33 cm 31.5cm 30.5cm 30.5cm 28 cm
8 Element Länge 34cm 33 cm 31.5cm 30.5cm 30.5cm 30.5cm 30.5cm 28cm
10 Element Länge 34cm 33 cm 31.5cm 30.5cm 30.5cm 30.5cm 30.5cm 30cm 30cm 28 cm
11 Element Länge
Elementabstand		 34cm
0.00		 33 cm
6.5cm		 31.5cm
14   cm		 30.5cm
28.5cm		 30.5cm
44.5cm		 30.5cm
61   cm		 30.5cm
77.5cm		 30cm
96cm		 30 cm
114cm		 30 cm
132cm		 28 cm
151cm



Anodnung der Elemente für Kombiantenne 2m-70cm für den Satbetrieb. (Leo`s)

Materialliste:

Es wird benötigt:

  • Alurohr , Duchmesser 6mm aus dem Baumarkt, für Direktoren und Reflektor
  • Kupferdraht massiv 10qmm für Strahler
  • Boomrohr aus Pvc (Abstandsrohr für Betonschalung)Durchmesser 26 mm-Wandstärke ca. 2,5mm
  • Zum Befestigen der Alustäbe auf dem Boomrohr- Gummischlauch Innendurchmesser d=5mm
  • zum Befestigen des Strahlers Schnappschellen  Nr. 23 und Lüsterklemmen für Drahtstärke 10qmm.

Die Einstecklöcher auf dem Boomrohr werden mit einem 6mm Bohrer  gemäss Maßtabellen ausgeführt. Da das verwendete Material teilweise nicht UV-beständig ist, sollten die Antennen nur für den Portabelbetrieb verwendet werden. Die Kosten belaufen sich je nach Größe zwischen 8 €  und 15 €.

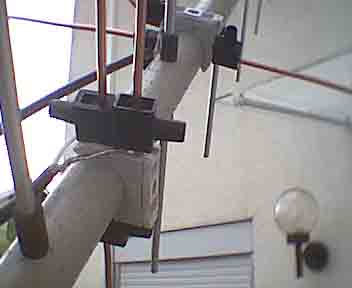

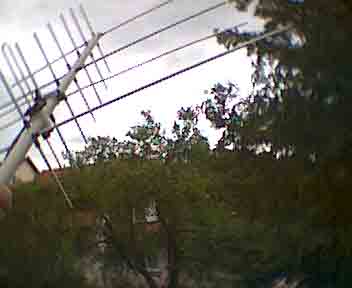

Satversion 2m-70cm:

Einspeisung 70cm:

Einspeisung 2m:

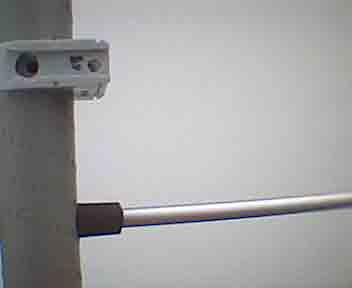

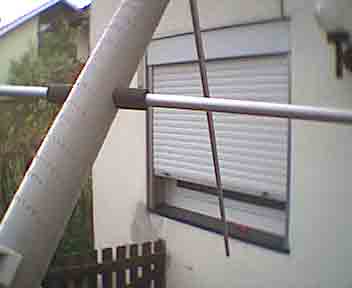

Elementhalterung mittels Gummischlauch:

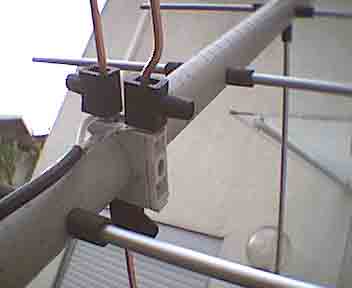

Klemmschelle für Strahlerhalterung:

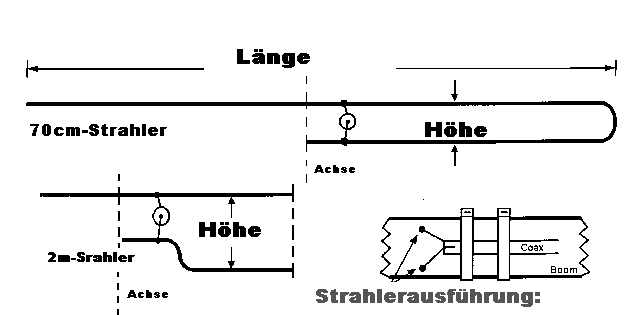

70cm Strahler:

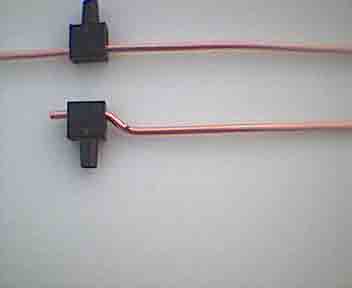

Abkröpfung 2m - Strahler:

Quellen: http://www.clarc.org/Articles/uhf.htm

                 http://plaza16.mbn.or.jp/~palau/index-hame.html
