Bau eines einfachen 2400 Mhz Signalgenerators.                   Gelesen und nachgebaut

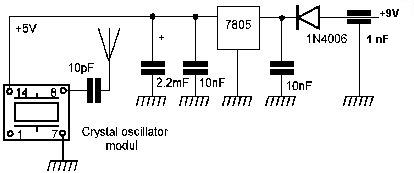

Um ein Testsignal für den Frequenzbereich 2400 Mhz zu erzeugen kann man unter Verwendung von TTL - Oscillatoren aus alten 486er Mainboards und der nebenstehenden Schaltung einen Signalgenerator aufbauen. Alle Oscillatormodule mit einer Frequenz von 20, 24, 25, 33, 50 und 80 Mhz können verwendet werden. Mit einer vielfachen Harmonischen der Grundfrequenz wird das 2400 Mhz Signal gewonnen. Ideal für den Aufbau ist ein 24 Mhz-Modul, welches Testsignale für 144, 432, 1296, 2400 Mhz und für die Bereiche 9cm und 3cm-Band erzeugt.
                   Testaufbau:

Stückliste: 1 Stück Crystal Oscillatormodul aus 486er Mainboard

                         1 Stück Spannungsregler  7805

                         1 Stück Diode  1N4006

                         2 Stück Kondensatoren  10 nF

                         1 Stück Kondensator      10 pF

                         1 Stück Durchführungskondensator 1 nF

                         1 Stück Elco  2.2 mF

                         etwas Lochrasterplatiene

                         1 Stück Einschalter

                         1 Stück Blechdose

                         1 Stück Antenneneinbaubuchse BNC
