LEO`s        LOW - EARTH - ORBIT   SATELLITEN

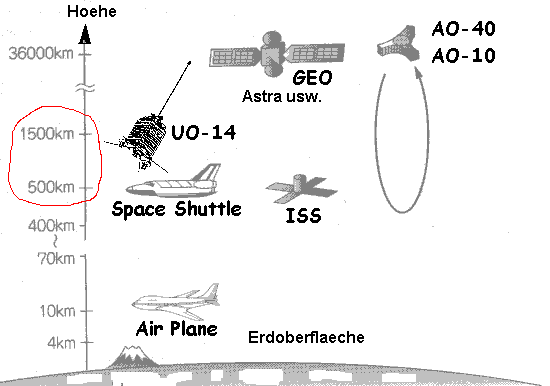

Leo`s sind Satelliten in einer erdnahen kreisrunden Umlaufbahn mit einem Abstand zwischen ca.  500 km  und 1500 km zur Erdoberfläche.  Zu ihnen gehören UO 14, FO 20 und FO 29.  Diese Satelliten sind mit wenig Aufwand zu arbeiten.  Die Ab - und Downlinkfrequenzen liegen im 70cm und 2-Meterband. Die Betriebsarten sind SSB und FM. Die Möglichkeit über den Satelliten QSO zu führen liegt je nach Umlauf zwischen ca. 15 - und 20 Minuten.
             AO 27
Kurzname  Name  Alias  Katalognr
* AO-27  AMRAD-OSCAR 27  EYESAT-A  22825





      (AFU-Nutzlast sekundär, nur im Sonnenlicht in Betrieb)



Uplink  145,850 MHz  FM  FM Sprache
Downlink/Bake  436,800 MHz  FM  FM Sprache

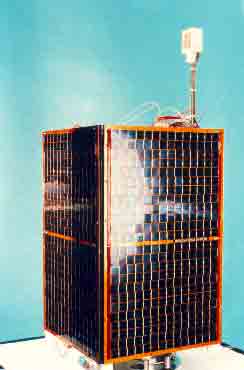

                      UO 14
**  UO-14  UoSAT-OSCAR 14  UoSAT-3  20437
Uplink  145,975 MHz  FM  FM Sprache
Downlink  435,070 MHz  FM  FM Sprache

Sonstige Technische Daten:

Gewicht ca. 45 kg     Umlaufzeit ca. 112 min.    Grösse 35x35x60cm  Orbithöhe  ca.  780 km


 FO 20
*** FO-20  FUJI-OSCAR 20  JAS-1B  20480
Mode JA (analog)
Uplink  146,000-145,900 MHz  LSB  SSB/CW
Downlink  435,800-435,900 MHz  USB  SSB/CW
Bake  435,795 MHz  CW  CW
Mode JD (digital)
Uplink  145,850/870/890/910 MHz  FM  Manchester AX25
Downlink  435,910 MHz  USB  PSK AX25

Sonstige  Technische Daten:

Gewicht ca. 50 kg       Umlaufzeit ca. 112 min.    Grösse: 44x44x47cm

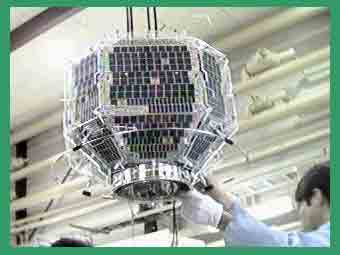

   FO 29
*** FO-29  FUJI-OSCAR 29  JAS-2  24278
Mode JA (analog)
Uplink  146,000-145,900 MHz  LSB  SSB/CW
Downlink  435,800-435,900 MHz  USB  SSB/CW
Bake  435,795 MHz  CW  CW
Mode JD (digital)
Uplink FSK-AX25  145,850/870/890/910 MHz  FM  Manch. AX25/9k6 bit/s
Downlink FSK-AX25  435,910 MHz  USB  PSK AX25/9600 bit/s

Digitalker  435,900 MHz  FM  digitale Sprache

Sonstige Technische  Daten:

Wie FO20
Betriebstechnik+Gerätschaft:  UO 14

 AO 27



Zum Betrieb werden zwei  FM- Transceiver,  2m für Uplink und 70cm für Downlink, benötigt.  An Antennen benötigt man für 2m eine 3-Element Yagi, für 70cm eine 6-Element Yagi.  Die Sendeleistung sollte etwa 2 - 3 Watt betragen.  Beide Antennen sind horizontal und vertikal nachzuführen. Gesendet und empfangen wird in FM. Der Anruf und die Bestätigung ist kurz zu halten. Rufzeichen, QTH - Lokator und R/S sind auszutauschen und zu bestätigen. Den Betrieb sollte man mit Kopfhöhrern durchführen um störende Lautsprechergeräsche zu vermeiden, da diese wieder über den Satelliten wiedergegeben werden.


    FO 20 + FO 29  Zum Betrieb werden  2 Allmode-Transceiver benötigt. Der Uplink in 2m  erfolgt in LSB.  Der Downlink auf 70cm in USB.  Antennen, Sendeleistung und Betrieb wie bei UO 14.

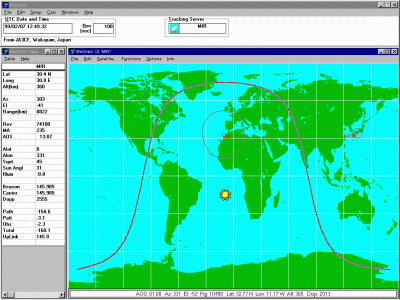

Zur Bahnverfolgung verwende ich das Satellitentrackingprogramm Winorbit, Version 3.6,  von K8CG.  Das Programm ist Freeware.  Es steht im Internet unter http://www.sat-net.com/winorbit/ als Zipfile zum Download zur Verfügung.  Nach dem Entpacken des Files und dem Start des Programmes erscheint der nebenstehende Bildschirm.

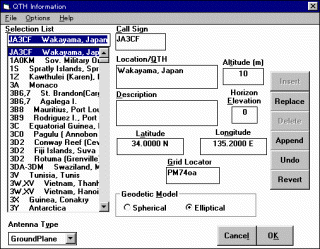

Das Programm muss nun kofiguriert werden. Hierzu öffnet man das Fenster Setup.  Nach dem Anklicken von Observer/Qth öffnet sich nebenstehendes Fenster. Folgende Werte sind zu ändern:       Call Sign = eigenes Rufzeichen.   Location/Qth = Wohnort und Land.   Altitude(m) = Meereshöhe desQTH`s über NN in Metern.  Grid Lokator = QTH - Lokator. Latitude und Longitude ergeben sich von selbst.  Dann mit OK bestätigen.  Die nächste Einstellung ist die Funktion Time Zone.  Es wird die Differenz zwischen der Computerzeit und UTC eingegeben. Unter File - Safe Settings -  speichern.

 Update der Keplerdaten:  Man holt sich aus dem PR-Netz die neuesten Keplerdaten als Textfile.  In der Home-Box unter kepler  findet man in ca.14-tägigem Abstand von DF5DP die 2Line Orbital Elements,  welche man als Textfile  herrunterlädt.   Nach dem Aufruf - Setup - Satellite - Database - Database-Update from File - Dateityp: öffnen und All Files *.* wählen. Dann Laufwerk anklicken und den Ordner anwählen, in dem sich das 2Line File befindet.  Datei markieren und mit OK. abschliessen.  Unter File - Safe Database - speichern.  Im Fenster unter Satellite kann man dann den gesuchten Satelliten markieren.  Er wird dann angezeigt.  Ist das Fenster rot unten unterlegt, ist er im Höhrbarkeitsbereich und kann gearbeitet werden.
  Weitere Info`s  auf meiner Homepage.
