Auf den nächsten 2 Seiten möchte ich meine Eigenbauprojekte vorstellen,
die im Laufe der Zeit zusammengekommen sind.
Hier gibt's Fotos von meiner Bastelbude mit den Meßgeräten.
|
|

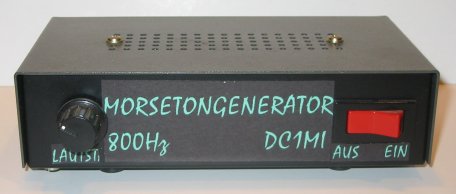

800 Hz Mithörtongenerator,
quarzgesteuert,mit Taststufe
und eingebautem Lautsprecher,
damit ich schön für die Telegraphieprüfung lernen konnte.
|
|

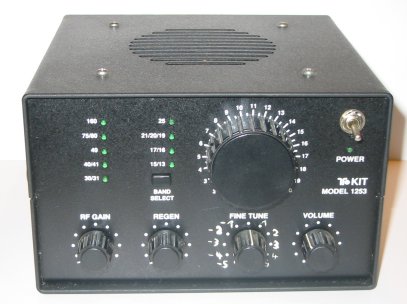

9-Band Kurzwellenempfänger von T-Kit
(einfaches Rückkopplungsaudion).
|
|
|
|
Eigenbau QRP Transceiver
mit 2 Festfrequenzen (Quarz)
und 200 mW Ausgangsleistung
im 80m-Band (Pixi Variante).
|
|
Umgebautes Siemens C5 C-Netz Telefon zum 70 cm FM- Funkgerät nach der
Umbauanleitung von DL6INT.
Die Umbauanleitung des Gerätes gibts
hier (Homepage von DL6INT).
|
|
|
|

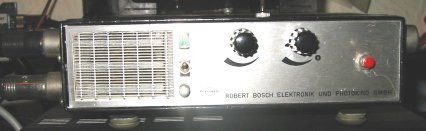

Bosch KF-160 Taxifunkgerät,
umgebaut auf 144,525 MHz simplex
für den Ortskanal.
|
|
|

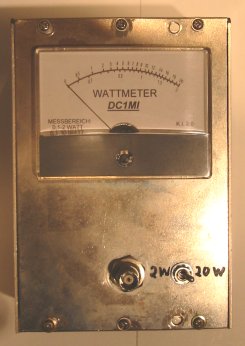

Kurzwellen-Wattmeter mit eingebautem Dummy-Load,
belastbar bis 20 Watt und mit 2 Leistungsbereichen (2W / 20W max.).
Frequenzbereich bis ca. 50 Mhz.
|
|
Digitaler Frequenzzähler von 5 Hz bis 1,3 Ghz,
mit 2 Frequenzbereichen und 2 Torzeiten.
|
|
|
|
Doppelter NF-Funktionsgenerator,
0,2 Hz bis 230 kHz,
sinus,rechteck und dreieck,
Offset, 50- und 600 Ohm Ausgang,
10 mV bis 12 Vss
|
|
Regelbares Doppel-Netzteil,
je. 0-30 Volt, 0-5 Ampere,
kurzschlußsicher.
|
|
|
|

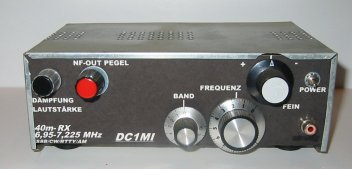

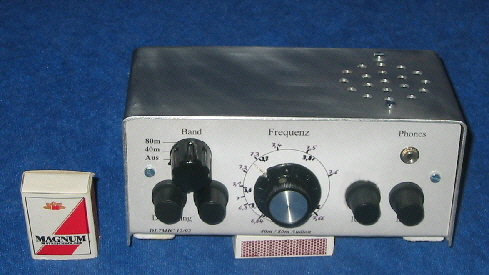

Einfacher Direktmischerempfänger
für das 40m-Band mit guter NF-Endstufe.
|
|
|

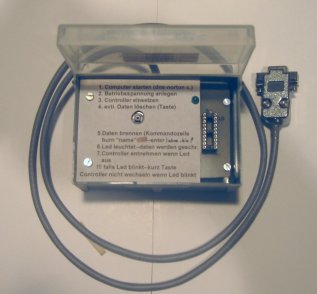

Programmiergerät für Atmel Controller
der Serie AT 89Cxx51.
(wird zur Softwareprogrammierung
des C5 benötigt).
|
|

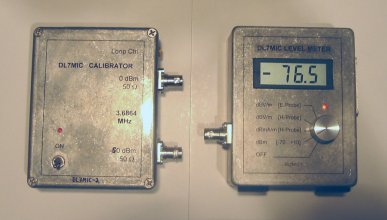

Hochgenauer HF-Pegelmesser
und dazugehöriger Kalibrator.
Diese Geräte sind der Grundstock
für die Feldstärkemessung
von Kurzwellenantennen.
Sie lassen sich aber auch generell
zum messen von HF-Pegeln verwenden.
|
|
|
|
Kurzwellen-Antennentuner in T-Schaltung,
mit großer Rollspule und Drehkondensatoren
für hohe Leistungen.
|
|

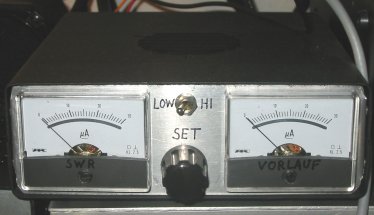

Externes KW-Stehwellenmeßgerät
mit getrennter Anzeige für Vor- und Rücklauf
(Leistungsbereich bis 100 Watt).
|
|
|
|
Abschlußwiderstand, verwendbar bis ca.
30 MHz und 60 Watt.
Aufbau nach Rothammels Antennenbuch
mit Einzelwiderständen.
|
|

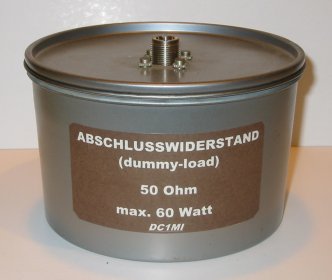

Abschlußwiderstand 50 Ohm,
verwendbar von 30 MHz bis ca. 1 GHz,
mit Meßausgang und Ölfüllung.
Aufgebaut aus 50 m RG 174.
|
|
|
|
Standmikrofon mit Vorverstärker und
Ausgängen für 5 Geräte.
Jeder Anschluß ist einzeln
regelbar.
|
|
Einfacher Rauschgenerator,
verwendbar bis ca. 500 MHz,
|
|
|
|
Belichtungsgerät zur Platinenherstellung,
mit 1000 W Halogenstrahler von einer
Reprokamera.
|
|
Hier ein ganz frühes Projekt:
Dipmeter mit Modulator
|
|
|
|
Die unendliche Geschichte:

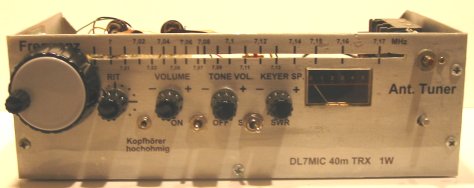

40 m CW Transceiver mit
integriertem Keyer und Antennentuner,
1 Watt Ausgangsleistung
und unmöglichen Fehlern.
Dieses Teilchen wird jährlich
einmal auf den Tisch gelegt
um die Anzahl der "Böcke"
zu minimieren.
|
|

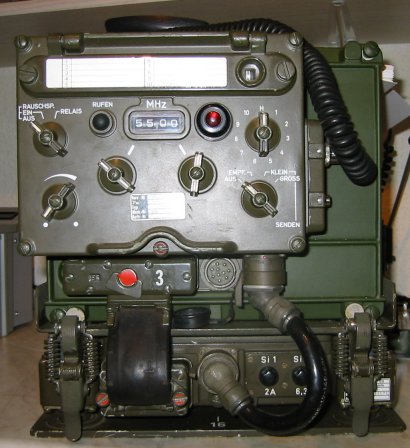

Bundewehrfunkgerät SEM-25,
aus Einzelbaugruppen zusammengestellt.
Der Umbau erfolgt noch.
|
|
|
Hier gibt's weitere Eigenbauprojekte.
|
|
