Korisničko uputstvo i opis DL4YHF QPRP-PIC elektronskog tastera
Istorija revizija:
07/1999: prva verzija tastera, firmware-a i uputstva
03/2000: uvršten "beacon" režim rada (korisno za ARDF predajnike)
Kontrola brzine
CW brzina je kontrolisana preko potenciometra koji je aktivan i
tokom reprodukcije i preslušavanja memorija. Promena brzine je u opsegu
od 20 do 300 slova u minuti.
Tasteri
Postoje dva tastera koji kontrolišu snimanje i reprodukciju
snimljenih poruka.
Taster "PORUKA 1"
kontroliše poruku od oko 63 karaktera koja je smeštena u interni EEPROM
PIC mikrokontrolera. Ova poruka neće biti obrisana čak i ako se
baterija isprazni ili isključi.
Taster "PORUKA 2"
kontroliše poruku od oko 55 karaktera koja je smeštena u interni RAM
PIC mikrokontrolera. Sadržaj ove poruke će biti izgubljen ako se
baterija isključi (baterija se nikad ne isključuje jer nema potrebe za
posebnim prekidačem).
Ako se oba tastera pritisnu isovremeno, elektronski taster prelazi u
komandni režim (biće objašnjeno kasnije).
Reprodukcija snimljene poruke
Kratkim pritiskom na taster "PORUKA 1(2)" inicira
se reprodukcija odgovarajuće poruke. Ukoliko je poruka "particionisana"
(pogledaj niže u tekstu), višestrukim pritiskom na taster se bira deo
poruke koji se želi reprodukaovati (npr. tri uzastopna pritiska na "PORUKA 1" taster
iniciraju reprodukciju particije 3 poruke 1).
Snimanje poruke
Da bi se snimila nova poruka, neophodno je pritisnuti
odgovarajući taster "PORUKA
1" ili "PORUKA
2" oko 1/2 sekunde (dok elektronski taster ne odgovori sa "M" "PORUKA SE
MEMORIŠE" preko LE diode ili bipera).
Zaustavljanje snimanja nove poruke se vrši ponovnim pritiskom
istog tastera. Elektronski taster će odgovoriti sa "S" "PORUKA
MEMORISANA".
Ako se memorija prilikom snimanja napuni, elektronski taster
signalizira "F"
i automatski zaustavlja snimanje.
Ovaj elektronski taster meri razmak između reči tokom snimanja
(za razliku od čuvenog NorCals). Pauza kodirana zajedno sa njenom
dužinom snima se kao jedan karakter tako da zauzima samo jedno
memorijsko mesto. Pauza i njena dužina se snimaaju kao umnošci dužine
trajanja jedne tačke, tako da ako poruku reprodukujete većom brzinom ,
dugačke pauze će biti skraćene proporcionalno povećanju brzine.
Particionisanje poruke
Umesto jedne "dugačke" poruke moguće je u jednu
memoriju snimiti više "kraćih" poruka. Ovo se naziva "particionisana"
poruka.
Za odvajanje svih kraćih poruka potrebno je umetnuti odgovarajući
karakter koji se naziva EOM (eng. End Of Message). Sve poruke su
snimljene kao jedna "dugačka" poruka sa umetnutim EOM karakterom na
kraju svake "kratke" poruke (particije).
Unošenje EOM karaktera se vrši kucanjem spojeno slova E+O+M (".-----").
Reprodukcija delova "particionisane" poruke
Dva uzastopna pritiska na "PORUKA
1" taster iniciraju reprodukciju particije 2 poruke 1. Na
isti način se reprodukuju i ostali delovi poruke. Tri uzastopna
pritiska na "PORUKA 1"
taster iniciraju reprodukciju particije 3 poruke 1, itd.
Ukoliko se taster pritisne više puta nego što postoji poruka,
elektronski taster ne reprodukuje ništa.
Kod reprodukcije snimljene poruke, elektronski taster će zaustaviti
reprodukciju pri nailasku na EOM karakter u memoriji poruke. Ovo ne važi
samo za slučaj kada se elektronski taster nalazi u režimu listanja
poruka (MEMORY-LIST MODE) kada se ne vrši konverzija specijalnih
karaktera. U ovom režimu EOM
karakter će se čuti kao i bilo koji drugi.
Monitorski i signalni ton

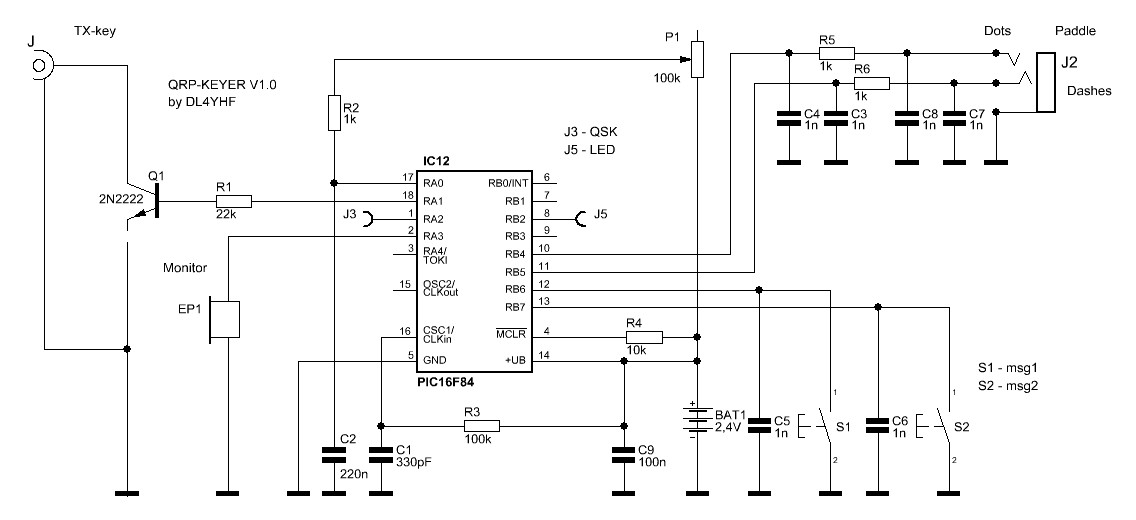

Moguće je povezati mali (piezo) zvučnik na pin 2 PIC
mikrokontrolera (pin RA3). Ovaj zvučnik će raditi kao monitor tokom CW
emitovanja i reprodukovati signalne tonove prelikom podešavanja
elektronskog tastera.
Tokom normalnog CW rada monitor može biti od koristi ako se želi
ugraditi elektronski taster u QRP uređaj koji nema ugrađen monitor.
U komandnom režimu, elektronski taster može reprodukovati signale nižom
učestanošću od uobičajne. U tom slučaju se radi o signalima greške ili
upozorenja. Brzina signala reprodukovanih u ovom režimu ne zavisi od
položaja potenciometra.
Odgovarajući zvučnik bi bio piezo iz muzičkih čestitki, ili zvučnik sa
internih PC modema.
Ukoliko primopredajnik ima ugrađen monitor, zvučnik nije neophodno
povezati. U tom slučaju se za kontrolnu signalizaciju koristi
slabo-strujna LE dioda koja se od pina 8 (RB2) preko otpornika povezuje
na masu elektronskog tastera. Ova LE dioda će svetleti samo u slučaju
generisanja signalnih tonova i to u njihovom ritmu. LE dioda NE radi
tokom normalnog rada tastera!
Komandni režim
Specijalne komande se zadaju u komandnom režimu elektronskog
tastera uz pomoć ručice. Za ulazak u komandni režim potrebno je
pritisnuti oba tastera (PORUKA
1 i PORUKA 2)
istovremeno. Elektronski taster će odgovoriti signalnim tonom "C" (Command mode).
Dok je komandni režim aktivan, elektronski taster sve karaktere unete
ručicom pokušava da protumači kao komande. Obično se komande sastoje od
jednog morze slova. Elektronski taster na svaku prepoznaru komandu
odgovara signalnim tonom "R"
(Roger). Na svaku neprepoznatljivu komandu elektronski taster će
odgovoriti sa "?"
(..--..).
Komandni režim se može napustiti ponovnim istovremenim pritiskom na
tastere (PORUKA 1
i PORUKA 2)
ili zadavanjem komande "D"
(Done) ručicom.
Trenutno
su raspoložive sledeće komande:
Komanda "A":
Isključuje tačka/povlaka memoriju. Ako otkucate tačku tokom emitovanja
povlake, tačka neće biti emitovana. Elektronski taster će završiti
povlaku i ostati da čeka. Ovaj način rada se poneka naziva i "Iambic Mode A".
Komanda "B":
Uključuje tačka/povlaka memoriju. Ako otkucate tačku tokom emitovanja
povlake, tačka će biti emitovana nakon završetka povlake bez obzira na
to što ste otpustili ručicu tastera za tačke. Ovaj način rada se ponekad
naziva i "Iambic Mode B".
Komanda "C":
beaCon režim rada (neprekidna reprodukcija bez vremenskog ograničenja).
Ovaj režim je impementiran u firmware u martu 2000. godine. U ovom
režimu elektronski taster reprodukuje sadržaj memorije u beskonačnoj
petlji ali bez ograničenja na 255 ponavljanja. Namenjen je za beacon i
ARDF predajnike. Za emitovanje u "skoro" beskonačnoj petlji (CQ
ponavljanja npr.) pogodniji je "loop" režim rada (komanda "E").
Komanda "D":
"Done", izlazak iz komandnog režima. Prebacije elektronski taster u
normalan režim.
Komanda "E":
Beskonačna reprodukcija. Ovom komadom elektronski taster se prebacuje u
režim gotovo beskonačnog ponavljanja snimljene poruke. Pogodno za
višestruko ponavljanje CQ poziva. Posle maksimalnih 255 ponavljanja
elektronski taster prekida beskonačnu petlju kao preventivu od
zaboravnih operatera koji greškom, na ovaj način mogu ostaviti uređaj
na predaji jako dugo. Ulaskom u ovaj režim poruka se neće automatski
startovati, već se startovanje inicira pritiskom na odgovarajući
taster. Da bi se beskonačno ponavljanje prekinulo dovoljno je
pritisnuti ručicu tastera. Za izlazak iz ovog režima potrebno je
ponoviti koomandu "E".
Savet:
Na kraju svake CQ poruke koja se treba ponavljati u ovom režimi,
dodajte jednu dugu pauzu. To će omogućiti primopredajniku da pređe na
prijem. U toj pauzi između dva ponavljanja imate mogućnost da čujete da
li se neko javlja navaš poziv. U slučaju odogovora pritiskom na ručicu
zaustavljate ponavljanje i bićete u prilici da odgovorite.
Komanda "L":
"List" režim se koristi za proveru kompletnog sadržaja bafera za poruke.
Ukoliko u ovom režimu reprodukujete sadržaj snimljene poruke, neće biti
konverzije specijanlnih kodova kao EOM,
NNN i ANN. Izlazak iz ovog
režima se vrši zadavanjem komande "M".
Komanda "M":
Makro režim. Ovo je podrazumevani režim elektronskog tastera.
Specijalni karakteri EOM,
NNN i ANN će biti trtirani
na poseban način. Karakter "NNN"
će bit otkucan kao broj (korisno u takmičenjima).
Komanda "N":
Postavi broj za takmičenje. Ovom komandom se postavlja redni broj veze
u takmičenjima i može imati bilo koju vrednost između 000 i 999.
Elektronski taster odgovara signalnim tonom "NR" a zatim očekuje unos trocifrenog broja. Nakon unosa poslednje cifre, elektronski raster
odgovara signalom "R"
Komanda "Q":
Skraćene cifre. U ovom režimu elektronski taster emituje cifre u
skraćenom obliku a prema tabeli:
|
Cifra |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Skraćeno |
T |
A |
U |
V |
4 |
5 |
6 |
7 |
8 |
9 |
Skraćeno emitovanje cifara važi samo za cifre vezane za makro "NNN". Ostale
normalno memorisane cifre ostaju onakve kako su unete. Možete
uneti brojeve koristeći normalne ili skraćene cifre. Elektronski taster
će uvek "razumeti" oba formata, ukoliko očekuje numerički unos.
Komanda "S":
Standardne cifre; prebacuje elektronski taster u režim emitovanja
cifara u standardnom obliku. U ovom režimu sve cifre su generisane u
obliku morzeovih znakova sa 5 elemenata.
Komanda "T":
Podešavanje (Tune). Ovom komandom elektronski taster prebacuje
primopredajnik kontinualno na predaju u vremenskom intervalu od 30
sekundi. Za izlazak iz ovog režima dovoljno je pritisuti ručicu tastera.
Ukoliko istekne 30 sekundi i primopredajnik se prebaci u stanje
prijema, elektronski taster NE NAPUŠTA komandni režim te sa ponovnom
komandom "T"
obnavlja predaju u intervalu od novih 30 sekundi.
Takmičarski režim
U kombinaciji sa dve memorije elektronski taster se može
koristiti kao pravi takmičarski taster sa automatskim generisanjem
rednog broja. Sve što je potrebno je pametno kombinovati memorije u
kombinaciji sa dva makroa.
Tokom kontesta samo treba da ponovite pozivni znak
korespodenta i prozovete odgovarajuću memoriju... (Ukoliko ne volite
takmičenja, možete funkciju brojanja iskoristiti za nešto drugo ili
zanemariti ovo poglavlje.)
Ovi makroi se koriste za generisanje rednog broja i
inkrementiranje brojača:
Makro "NNN":
(No.No.No) se unosi u memoriju kao "-.-.-."
Funkcija:
Prilikom reprodukcije poruke, ovaj makro će biti reprodukovan kao
trocifreni redni broj u takmičenju. Ova funkcija se može pozivati
onoliko često koliko je potrebno i NEMA uticaja na takmičarski brojač!
Makro "ANN":
Sledeći broj, se unosi u memoriju kao ".--.-.".
Funkcija:
Inkrementuje (uvećava) tekući redni broj u takmičenju za 1. Ne emituje
karakter kada se reprodukuje iz memorije poruka. Njegovo prisustvo u
poruci se može videti samo u režimu listanja poruka, komandom "L".
Kao što vidite, makroi "NNN"
i "ANN"
moraju se kombinovati u takmičarskom režimu. Poruka koja treba da
pošalje raport u takmičenju koristiće "NNN" makro. Primer
veoma jednoastavnog raporta: "599/<NNN>
599/<NNN> BK <EOM>".
Elektronski taster emituje tekući redni broj u takmičenju na mestu <NNN>.
Reprodukcija ove poruke izgleda ovako: 599/123 599/123 BK.
Nakon što je QSO završen, reprodukovaćete drugu poruku iz druge
memorije (ili iz druge particije) koja sadrži makro "ANN": "73 GL <ANN>
QRZ?". Reprodukovana poruka će imati oblik: 73 GL QRZ? Makro <ANN>
inkrementuje brojač ali ne emituje nikakav karakter. Sledeći put kad
bude prozvana memorija sa raportom poruka će igledati ovako: 599/124 599/124 BK.
Tehnički podaci
- Mikrokontroler: PIC16F84-04; podaci dostupni na WWW.MICROCHIP.COM- Elektronski taster upravljan interninm RC oscilatorom, frekvencije oko 50kHz!
- 1024*15 Bit EEPROM programske memorije, serijski proramabilan jednostavnim programatorom preko PC računara.
- 68 Byte interne RAM memorije.
- 64 Byte interne EEPROM memorije.
- jedan 5-bitni port (Port A) i jedan 8-bitni (Port B).
- Režim rada za uštedu energije.
- 8-bitni brojač (ne koristi se u elektronskom tasteru).
- Potrošnja energije (pri naponu napajanja od 2,4V):
- u radu, bez monitora: 60uA
- u radu, sa monitorom: 200uA
- standby: manje od 1uA
Elektronski
taster automatski prelazi u standby režim nakon nekoliko sekundi
mirovanja.
Elektronska šema tastera

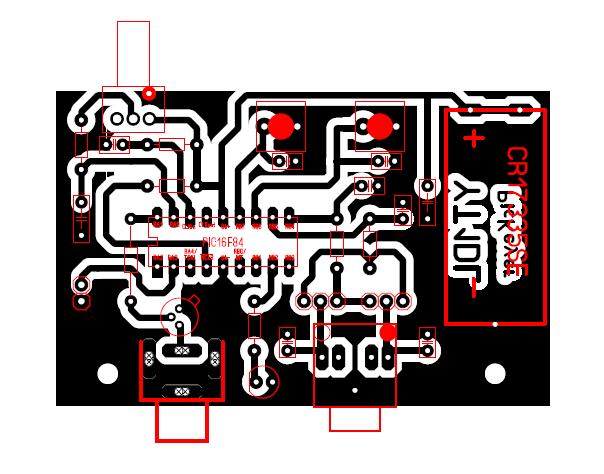

Mogući raspored delova

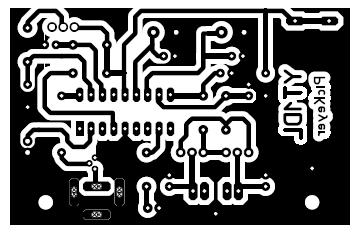

Prelog štampane pločice
Prevod sa engleskog jezika i PCB dizajn
Dušan Milovanović, YT1DL
dusancina(at)gmail.com
