Diese Seite soll allen Selbstbaufreunden und Newcomern einen kleinen Einblick in den Antennenselbstbau ermöglichen:
Hier also die Übersicht über meine Antennenselbstbauten :
1) 5 Element-Yagi für 145 MHz: ( Werte für Aluminummaterial )

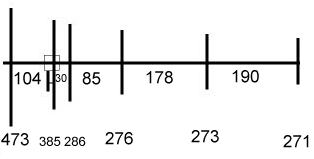

2) 6 Element-Yagi für 430 MHz: ( Werte für Aluminummaterial )
Aufbauhinweise: siehe oben (die gleichen wie für 2 m)Boom ( Element-Träger ): Länge: ~590 mm, +/- Vormastmontage; Kantenlänge des Hohlvierkant: 15 mm Elemente: Durchmesser: 6-10 mm, Hohl- oder Vollmaterial; werden durch Boom gesteckt Gamma-Anpassung ( "Stub" ): Länge von Mitte Boom bis Abgreifschelle: 140 - 190 mm; Durchmesser: 4 mm Alurohr; Abstand zwischen Stub und Strahler: ~12 mm Kondensator für Gamma-Anpassung: 12 pF Gewinn: ~ 9,4 dBD SWR: bei optimaler Gamma-Anpassung 1:1,2 - 1:1,4 im gesamten 70 cm-Band Rückdämpfung: ~24 dB
3) HB9CV für 145 MHz: ( Werte für Aluminummaterial )
Aufbauhinweise: - Der Boom ist für Vormastmontage üblicherweise etwas länger zu wählen (>Platz für Mastschelle).Boom (Element-Träger): Länge: ~255 mm, +/- Vormastmontage; Durchmesser des Alurohres: 10-16 mm Elemente: Durchmesser: 6-8 mm, Hohl- oder Vollmaterial; werden durch Boom gesteckt Gewinn: bis 4,3 dBD Rückdämpfung: bis 20 dB Phasenleitung: Draht mit 2 mm Durchmesser in 4 mm Abstand zu den Elementen und dem Boom, Länge etwa 2 m Trimmer der Speiseleitung: 12 pF Eingangswiderstand: 50...75 Ohm , unsymmetrisch
- Die Elemente werden durch den Boom gesteckt und mit Blechtreibschrauben (für Dauermontage) oder mit normalen Gewindeschrauben (für Portable-Betrieb) befestigt.
-Die Schrauben werden auf der Stirnseite des Aluboomes befestigt.
-Die Phasenleitung wird auf den Elementen jeweils mit einer Schraube befestigt (Schraube durch Element und Draht drumwickeln). Die Phasenleitung wird dann isoliert durch den Boom geführt.
-Das "S" in der Zeichnung bezeichnet den Speisepunkt, mit dem der Kabelinnenleiter über den Trimmer verlötet wird. Der Außenleiter wird direkt mit dem Boom verbunden.4) HB9CV für 430 MHz: ( Werte für Aluminummaterial )
Boom (Element-Träger): Länge: ~83 mm, +/- Vormastmontage; Durchmesser des Alurohres: 7-8 mm Elemente: Durchmesser: 4-5 mm, Hohl- oder Vollmaterial; werden durch Boom gesteckt Gewinn: bis 4,3 dBD Rückdämpfung: bis 20 dB Phasenleitung: Draht mit 1,5 mm Durchmesser in 3 mm Abstand zu den Elementen und dem Boom, Länge etwa 1 m Trimmer der Speiseleitung: 12 pF Eingangswiderstand: 50...75 Ohm , unsymmetrisch
Aufbauhinweise: siehe oben (die gleichen wie für 2 m)5) Einfache Groundplane für 2 m oder 70 cm: ( Antennenmaterial: Schweiß- oder Bindedraht aus Eisen )
1. Variante nach DL 4 NTC: 2. Variante frei nach mir: Aufbauhinweise: -Bei der 1. Variante werden an die Löcher einer PL-Flanschbuchse abisolierte Lüsterklemmen geschraubt und daran die Radials. Gleiches passiert mit dem Strahler, der an die Seele der PL-Buchse angeschraubt wird.
- Strahlerlänge: 145 MHz: ~475 mm; 430 MHz: ~16,7 mm
- Radiallänge: 145 MHz: ~480 mm; 430 MHz: ~16,7 mm
- Gewinn: 0-3 dB
-Bei meiner Variante wird einfach in eine Lüsterklemme der Außenleiter des Kabels und Radials angeschraubt. In die andere Lüsterklemme wird der Strahler und die Seele des Kabels geschraubt.
Laut Rothammel ist meine Variante sogar fast besser als die von DL 4 NTC, weil bei mir die Radials nach unten gebogen sind, was den Speisewiderstand auf fast 50 Ohm bringt.6) Doppelquad für 70 cm: ( Polarisation im Bild: Vertikal )
- Strahler: Seitenkantenlänge des Quadrats: 170 mm; Gesamtlänge: 1365 mm
- Reflektorlänge: 350 mm
- Abstand zwischen den einzelnen Reflektoren: 170 mm
- Abstand zwischen Reflektor und Strahler: 92 mm
- Gewinn: ~ 8 dB
- Rückdämpfung: ~ 20 dB
Aufbauhinweise: -Aus dem 1365 mm langen Kupferdraht werden 2 Quadrate zusammengebogen, die ( in einem Stück) dann so aussehen, wie die Quadrate in der Zeichnung. Die 2 offenen Enden werden zusammengelötet, dürfen aber die 2. Verbindung der Quadrate nicht berühren. An die beiden Verbindungsstücke der Quadrate werden Mantel bzw. Seele des Kabels angelötet.
-Für die Abstandsstücke zwischen den Reflektoren wird ein nicht-leitendes Material benötigt, am besten Holz. Der Strahler wird ebenfalls auf einem nicht-leitendem Material befestigt.6) Koaxial-Antenne für 145 MHz und 430 MHz: ( Antennenmaterial: Kupferdraht, 2-3 mm Durchmesser; Kupferrohr, 10 mm Durchmesser )
- Strahlerlänge: 145 MHz: ~475 mm; 430 MHz: ~16,7 mm
- Radiallänge: 145 MHz: ~480 mm; 430 MHz: ~16,7 mm
- Gewinn: 0-3 dB
Damit ich es nicht vergesse, diese ganzen Werte sind keinesfalls
absolut, es sind eben nur die Werte, die ich verwendet habe.
