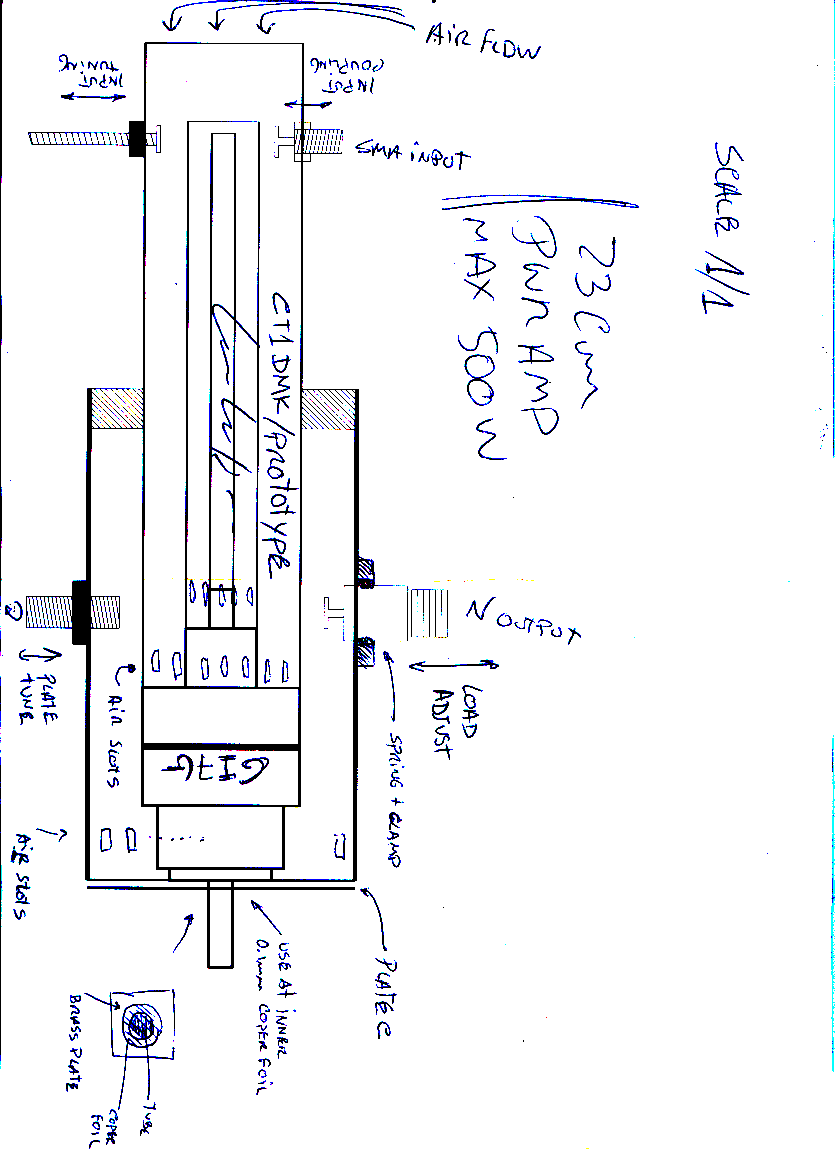

1296 MHz 500W GI7b Power Amplifier by CT1DMK

(C) DL4MEA 03/1998

04.03.98    Creation
05.03.98    Pictures added
29.09.98    slight update

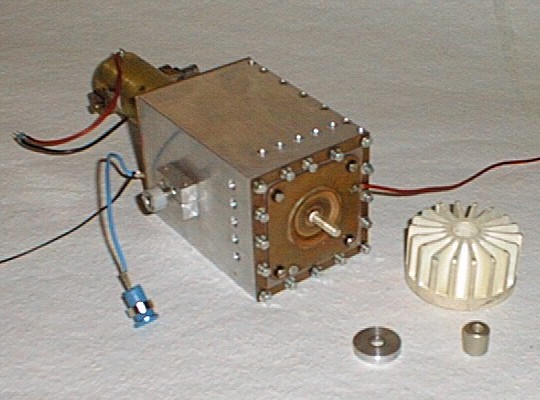

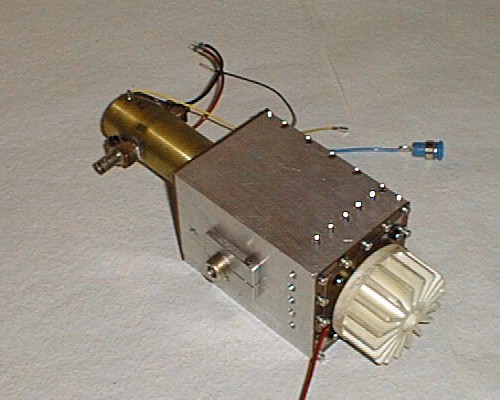

View of assembled unit

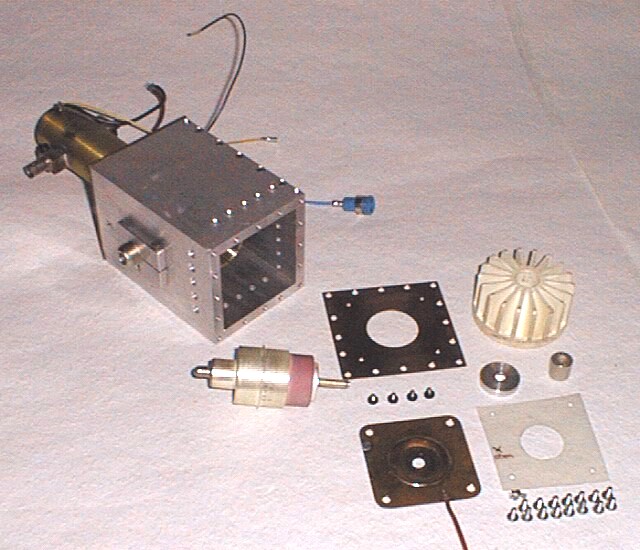

All Parts disassembled

Cooler dismounted
Inside view of the resonator

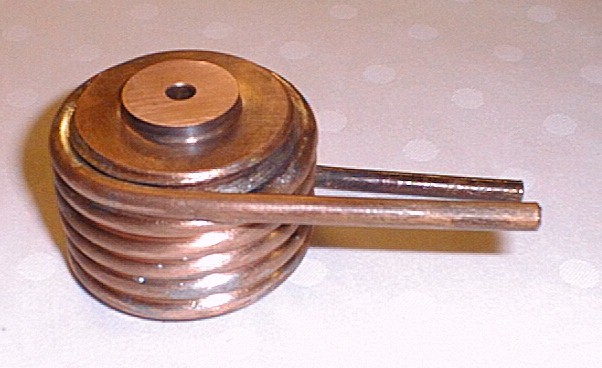

GI7b Anode Water Cooler
(Click on the pictures to get them in high resolution)


 D:  CT1DMK hat eine 23cm-PA mit einer GI7b für bis zu 500W Ausgangsleistung entwickelt, die ich nachgebaut hat. Die gesamte Mechanik stammt von Erich, DJ7LH nach meiner Anleitung. Bald gibt es mehr...

Ich bitte alle, die ernsthaft daran denken, diese PA nachzubauen, mit mir Kontakt aufzunehmen. Im Moment konnten die genannten Daten nicht in jedem Nachbau erfolgreich reproduziert werden. CT1DMK wird aber versuchen, die Ursachen zu ermitteln.


E:  CT1DMK developed that PA, and I made a copy of it with many photos. All the mechanics were done by Erich, DJ7LH with my guidance. Soon there will be more...

For the current time, I request all who want to rebuilt this amp to contact me in advance. Currently not all reproductions show the same results as CT1DMK had, and Luis is working to find the reasons to pubilsh them as important hints.
