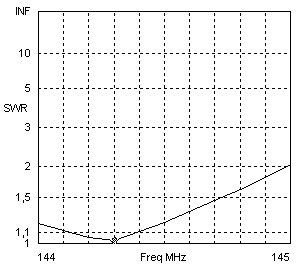

5-Element-12.5-Ohm-2m-Yagi for SSB/CW

Boom 2,00m

F/B > 20dB, stacking distance 2,40m







Gain without stacking losses:

  Gain 3dB hor 3dB ver
1x5 El 9,5dBd 44,4° 52,5°

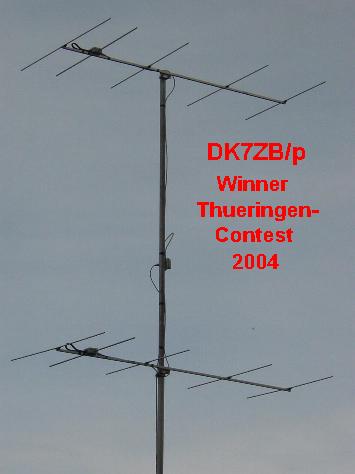

2x5 El 12,5dBd 44,8° 23,0°

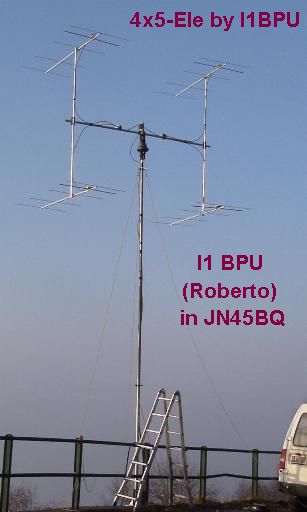

4x5 El 15,6dBd 45,2° 11,0°

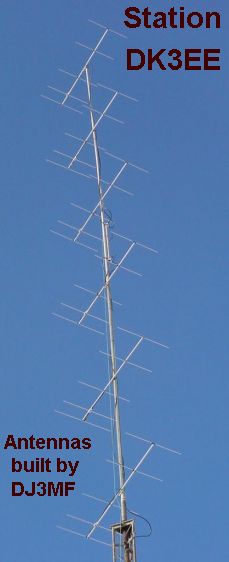

6x5 El 17,4dBd 45,4° 7,2°
Ref Rad D1 D2 D3
0mm 260mm 715mm 1425mm 1980mm

Element-Positions

Element-Lengths

Diameter Ref Rad (10mm) D1 D2 D3
4mm 1034mm 964mm  951mm 940mm 924mm
6mm 1032mm 966mm  938mm 932mm 918mm
8mm 1030mm 966mm  930mm 924mm 910mm

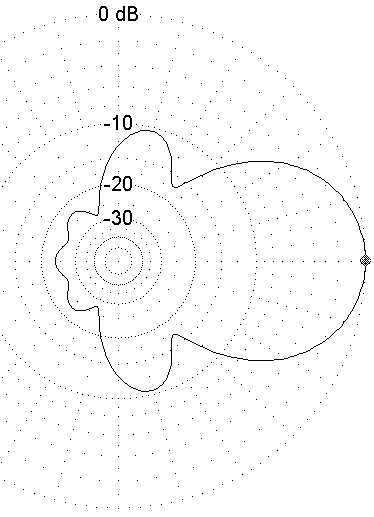

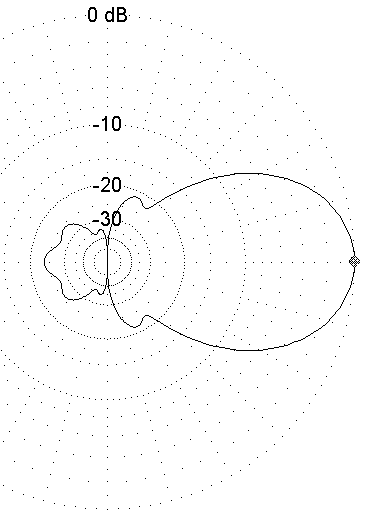

1 x 5-El.-Yagi, vertical pattern, 0dB = 9,53dBd

1 x 5-El.-Yagi, vertical pattern, 0dB = 9,53dBd

2 x 5-El.-Yagi, vertical pattern, 0dB = 12,53dBd

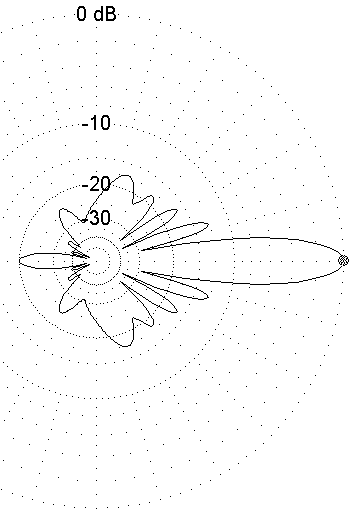

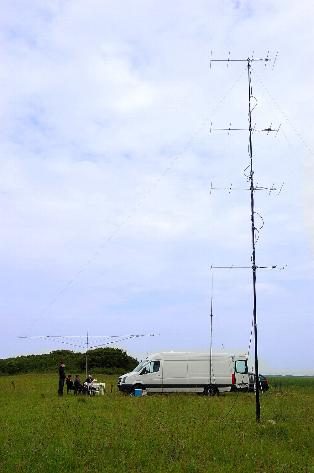

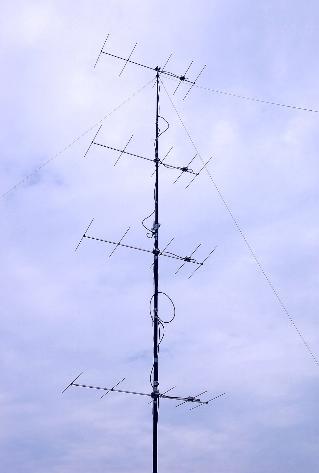

4 x 5-El.-Yagi, vertical pattern, 0dB = 15,61dBd
