Energy Counter Simulator     Test tool for projects which deal with energy counter results     Test Tool als Energiezählerersatz

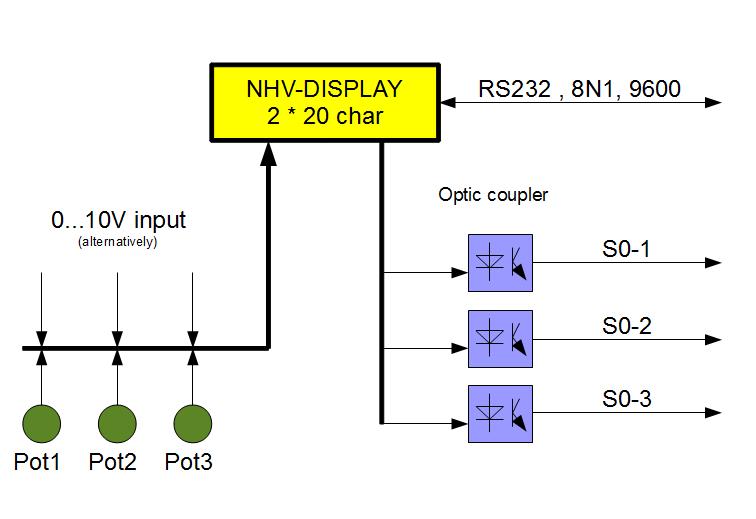

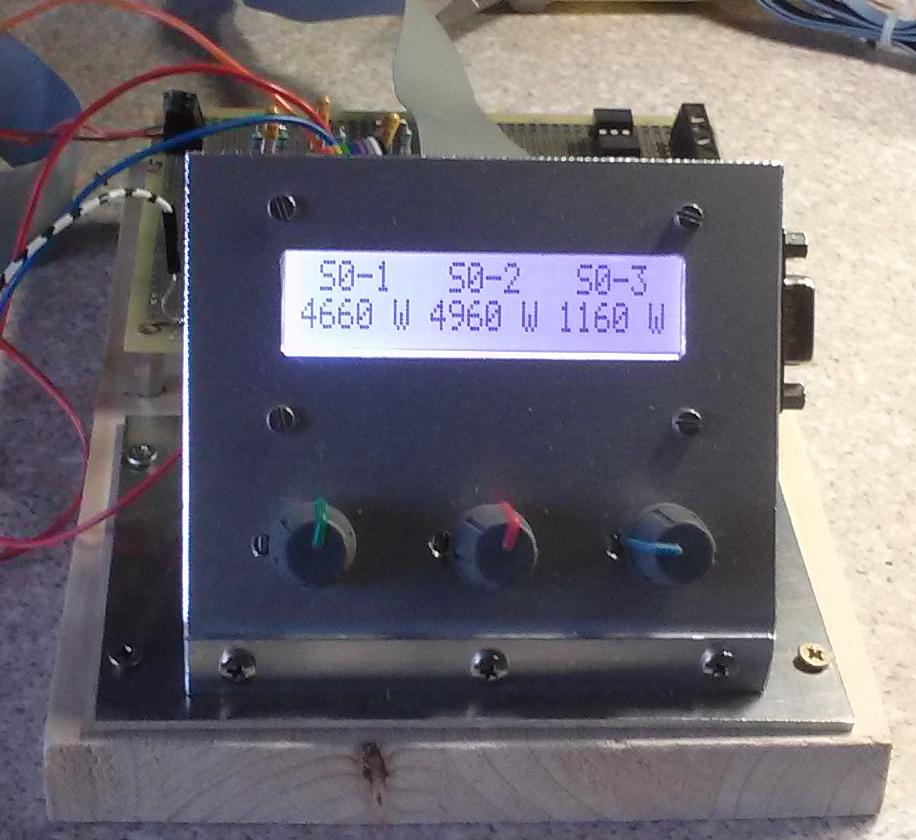

Zum Testen von Elektronik die Energiewerte aus ein oder dreiphasigen Energiezählern verarbeitet , wurde der S0-Simulator erstellt. Er ersetzt bis zu 3 Energiezähler und liefert an seinen Ausgängen S0 Pulse, die dem voreingestelltem Energiewert entsprechen. Die Einstellung erfolgt über 3 Potentiometern oder kann auch selbst mittels einer variablen Spannung von der zu testenden Hardware vorgenommen werden. Die eingestellten Energiewerte erscheinen auf einem zweizeiligen LCD-Display.
Die Einstellung der Parameter der zu simulierenden Energiezähler (Pulse/hWh, Pulsbreite, maximale Energie, etc) kann über eine simple RS232 Schnittstelle vom PC aus getätigt werden.

Die Entwicklung des S0-Simulators basiert auf der bereits beschrieben Hardware NHV-Display
