Die Morsetelegrafie ist der Urknall des Internets

Morsezeichen ohne Funk
Schall- , Licht- und Wink-Morsesignale


- Morsezeichen als Klopfzeichen
- Morsezeichen in der Verkehrsregelung
- Morsezeichen mit Licht
- Morsen mit Winkerstäben

Siehe auch:
- Morsezeichen in der Musik


Die Rhythmen des Morsecode finden nach wie vor, wegen ihrer einfachen und wirkungsvollen Form, auch außerhalb der Funkkommunikation Anwendung. Es geschieht dann in ernsthafter oder auch in lustiger Form. Junge Schüler mogeln morsenderweise oder Verliebte schreiben sich mit Punkten und Strichen "geheime Botschaften". Aber auch die nachfolgenden Anwendungen zeugen vom Sinn der Signale, die ihren Ursprung in den berühmten langen und kurzen Zeichen haben.


Morsezeichen als Klopfzeichen
Klopfen in der Kriminalistik und in der Not

Polizist
Morseähnliche Klopfzeichen als Verständigungsmittel hat es in der Kriminalistik immer schon gegeben. Ein Gaunerausdruck ist hierfür "Kaspern" oder "Hakesen".

Und auch in der Not werden Morsezeichen geklopft. Als gute Schallträger werden hierbei meist Heizungsrohre, Luftschächte oder Wände verwendet.

Bekannt ist nach einem Bericht der englischen "Daily Mail", dass auch englische Soldaten während ihrer Gefangenschaft im Iran diese Kodeform über das Mauerwerk hinweg anwandten.

Ein Prinzip dieses uralten und bekannten Klopfalphabets wird auf den griechischen Historiker Polybius (* um 200 v. Chr. bis + um 120 v. Chr.) zurückgeführt.

Punkte
.
. .
. . .
. . . .
. . . . .
.
A
B
C
D
E
. . F
G
H
IJ
K
. . . L
M
N
O
P
. . . . Q
R
S
T
U
. . . . .
V
W
X
Y
Z

Die Punktanzahl der entsprechenden Spalte und Reihe des gewünschten Zeichens ergibt den jeweiligen "Klopf-Buchstaben". Das Wort "Morsen" würde somit wie folgt geklopft: " ... ..   ... ....   .... ..   .... ...   . .....   ... ... ", erkennbar in der klassischen Morsezeichenfolge: "SI SH HI HS E5 SS".

In einer anderen Form wurden die Klopfzeichen mit dem bekannten Morsealphabet übermittelt. Da sich allerdings wegen der fehlenden Unterscheidungsfähigkeit ein langer Morsestrich nur schwer durch ein einzelnes Klopfen darstellen ließ, ergab sich als Alternative ein jeweils sehr schnelles Doppelklopfen. Das Notzeichen SOS klopfen wäre demnach: " . . .    .. .. ..    . . .  " (= 3 x kurz, 3 x lang, 3 x kurz). Möge niemand diese Klopfzeichen jemals klopfen müssen!


Klopfen im Bergbau

Klopfzeichen (z.B. Hammerschlag auf Metall) wurden jedoch auch im ehrenvollen Bergbau verwendet. Hier dienten sie als Steuersignale für den Personentransport/ Seilfahrt, wie z.B.: "E" = HALT, "I" = AUF, "S" = HÄNGEN, "SS" = Korb/Bahn FREI.


Morsezeichen in der Verkehrsregelung
Morsetöne bei der Bahn

Auch bei der historischen Eisenbahn wurde telegrafiert. So wurden z.B. noch  Morseschreiber bis in die 50er Jahre des letzten Jahrhunderts verwendet.

Funkbahnwagen
Drahtlose Telegrafie auf der Eisenbahn

Zitat: "Die Sende-Energie darf besonders gering sein, weil die abgesendeten oder ankommenden Wellen vorzüglich durch die Drahtleitungen geführt werden, die an der Strecke entlang laufen."
[Quelle: Im Bannkreis von Nauen, 1923
]
Senderwagen mit Dachantenne


Morseimpulse haben sich bis heute erhalten. Muss ein Triebwagenführer warnen, gibt er einen mäßig langen Ton (T) ab. Sollen die Handbremsen mäßig angezogen werden, gibt er einen kurzen Ton (E), bei kräftigem Anziehen drei kurze Töne (S) ab. Das Lösen der Bremsen wird mit zwei mäßig langen Tönen (M) signalisiert. Tritt ein Notfall ein, werden mehrmals drei kurze Töne (S) abgegeben. Das Herbeirufen eines Mitarbeiters geschieht nach klassischer Morseart mit einem Lang-Kurz-Lang-Ton (K).


Signal
Besondere Signale für den Rangierdienst
Horn- und Pfeifsignale
(S's) . . .   . . .   . . .   . . .      Sofort halten!
(T) - Wegfahren
(M) - - Herkommen
(I) . . Aufdrücken
(G) - - . Abstoßen
(S) . . . Halt
[Quelle: Signalbuch]



Morsetöne in der Schifffahrt

Die tiefen und eindringlichen Schallsignale der großen Schiffe haben die meisten bereits gehört.

Ein kurzer Ton ("Punkt") dauert eine Sekunde,
ein langer Ton ("Strich") etwa vier Sekunden.

Diese "Morse"-Signale gibt es für die Schiffahrt als Manöver- und Warnsignale oder als Schallsignale bei vermindeter Sicht. Dabei unterscheiden sich in Teilen die Binnen- und Seeschifffahrt.

SignalGebotszeichen: Vorgeschriebenes Schallsignal abgeben!

Manöver- und Warnsignale:


(A) . -
Bleib-weg-Signal (mindestens 5x pro Minute)
(E) .
Ich ändere meinen Kurs nach Steuerbord!
(I) . . Ich ändere meinen Kur nach Backbord!
(S) . . .
Meine Maschine geht rückwärts!
(T) -
Achtungsignal
(5) . . . . .
Ich mache auf Ihre Ausweichpflicht aufmerksam!
- . . . . - . . . .
Allgemeines Gefahr- und Warnsignal
(L) . - . . SignalFlagge "L"  Anhalten!
(Aufforderung durch ein Dienstfahrzeug)


Schallsignale bei vermindeter Sicht:


(B) - . . .
Letztes bemanntes Fahrzeug eines Schleppzuges
(D) - . .
Manövrierunfähiges oder -behindertes Fahrzeug
(M) - -
Maschinenfahrzeug in Fahrt, keine Fahrt durchs Wasser
(R) . - .
Warnsignal eines Ankerliegers
(T) -
Maschinenfahrzeug in Fahrt, Fahrt durchs Wasser
(W) . - -
Freifahrende Fähren

[Quelle: Seeschifffahrtsstraßenordnung (SeeSchStrO)
  und Binnenschifffahrtsstraßenordnung (BinSchStrO)]



Lichtzeichen

Seit frühen Zeiten schon hatten die Menschen mit Hilfe von reflektierenden Flächen oder Feuern kommuniziert. Leuchttürme dienten zur Übermittlung von Nachrichten, Feuersignale halfen bei Seeschlachten und glänzende Metallplatten übermittelten königliche Botschaften. Wer hat nicht schon spielerisch mit einer Taschenlampe oder mit einem Spiegel Blinkzeichen geformt, den Morse Code vielleicht ausprobiert?


Lichtzeichen in der Seefahrt

Allgemein bekannt sind die großen Blinklampen der Seefahrt. Diese sind mit einer Art "Jalousie" versehen. Mit einem Hebel verschloss man die Leisten im Rhythmus der Morsezeichen. Da die Schließklappen ein augenähnliches Aussehen haben, nennt man sie auch Blinker. Die sichere Reichweite auf See beträgt je nach nach Sicht und Lampenart bis zu 10 Seemeilen.

BlinkerMorsen mit dem Blinker!

Mit den Blinkern können Signalisierungen und Semaphortelegramme übermittelt werden. Letztere sind Telegramme, die den Schiffen ohne Funkeinrichtung oder von Schiffen optisch, d.h. durch Blink- oder Flaggensignal übermittelt werden. Die Morse-Blink-Geschwindigkeiten liegen hierbei in der Praxis zwischen 25 und 45 Buchstaben pro Minute (BpM).

Es gab in der Geschichte unterschiedliche Blinkverfahren. Die Grundbasis war zwar grundsätzlich das Morsesystem - allerdings unterschieden sich die Zeichen teilweise in ihren Bedeutungen.

1
.
6
-
2
. .
7
. -
3
. . .
8
- .
4
. . . .
9
. . -
5
. . . . .
0
- . .
[Colomb, 1862]

In der einen Form waren z.B. nur die Ziffern unterschiedlich, ein anderes Verfahren bestand dagegen nur aus 10 Elementen und war zusätzlich mit einem Code kombiniert. Hier wurde alles mit - abgewandelten Zahlen - übermittelt. Der Buchstabe "A" wurde durch die Zahl "5" dargestellt, ein "B" durch eine "6", ein "G" durch eine "11", usw. [Quelle: Codes, Chiffren, Wixon, 1998]


Lichtzeichen im Film

Auch in alten populären Kinofilmen ist maritimes Blinkmorsen bekannt. So sendete Margaret Rutherford als findige Miss Marple im Kriminalfilm "Mörder Ahoi!", im Jahre 1964 Taschenlampen-Morse-Blinkzeichen zur Aufklärung eines Verbrechens.
Siehe auch: Morsen in der Filmwelt


Lichtzeichen im Militär

Noch heute in Gebrauch sind die berühmten Signallampen der Marine, die durch einen Signalgast (Signäler) bedient werden. Beim früheren Militär waren ebenfalls Morseblinker in Gebrauch. Ein Beispiel ist das historische "M-Blinkgerät" für den Fußtrupp (Deutschland, ca. 1937).

Lampe M-Blinkgerät
Reichweite:
Tag ca. 5 km, Nacht 10 bis 15 km


Wesentliche Bestandteile:

- Blinktournister (zweiteilig)
- Blinklampe mit Richtfernrohr
- Qu-Blende und Rotfilterscheibe
- Kurbeldynamo und 4 Batterien

Der damalige Morseblinkbetrieb erfolgte wahlweise mit einer Batterie oder einem Kurbelinduktor. Die Blinklampe konnte mit einer Querschnittblende zur Abblendung, beziehungsweise einer Rotfilterscheibe zur "Unsichtbarmachung" versehen werden. Der allgemeine Blinkverkehr verlief nach militärischen Regeln, ähnlich den damaligen Tastfunkverkehren. Die verwendeten Verkehrszeichen waren neben anderen "k, ar, sk, bt, eb, ii". Die unten aufgeführten Q-Gruppen bezogen sich nur auf den Leuchtbetrieb.

QBS Blende größer!
QBU Blende kleiner!
QLG Licht gut.
QLS Licht schlecht.
QWO Lichtstärke erhöhen, Empfang schlecht!
QRP Lichtstärke vermindern.
QPR Nehmen Sie rotes Licht.
QWG Ich nehme Rotfilter.
QWG? Nehmen Sie Rotfilter?
QPW Nehmen Sie weißes Licht.
QZZ Welche Blinkstelle ist dort?
[Strich]   Verstanden

Heliographie: Eine Nachrichtenübermittlung mit Hilfe von Spiegel-Reflexionen des Sonnenlichts wurde in sonnenreichen Regionen auch durch das Militär und das Postwesen genutzt. Nähere Informationen über den praktischen Einsatz um 1901/02 in Deutsch-Südwestafrika unter https://wiki.genealogy.net/Heliographie.

In heutiger Zeit erfolgen derartige Kommunikationen oft mit Hilfe der Lasertechnik. Zunehmend wird damit auch im Amateurfunk experimentiert.

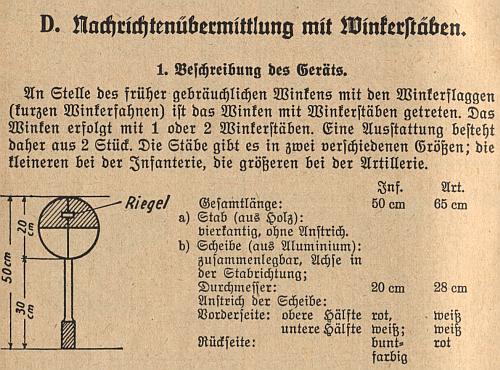

Nachrichtenübermittlung mit Winkerstäben

Die Winkerstäbe ersetzten in der damaligen Zeit die bekannten Winkerflaggen. Sie dienten in der Hauptsache der militärischen Feuerleitung. Die festgelegten Zeichen (Meldungen und Befehle) bestanden aus bestimten Haltungen und Bewegungen.

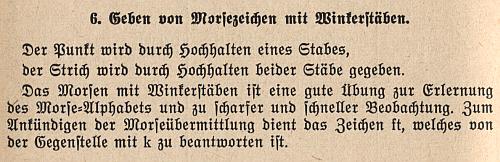

Zusätzlich jedoch konnte im Bedarfsfall auch damit gemorst werden.

Winkerstab

Winkerstab

[Quellen: Ausbildungshilfe für die Truppe,

Nachrichtenverbindungsdienst (um 1937)]
