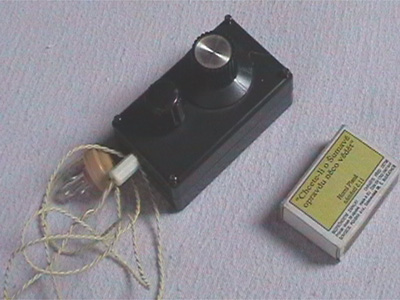

Kleines Mittelwellenradio für Ohrhörerbetrieb mit dem Radio-IC MK484
Mit dem AM-Radio IC MK484 (wohl japanische "Kopie" des von Ferranti
Electronics Ltd. 1970 entwickelten IC
ZN414Z, jetzt TA7642 als Ersatz angeboten) läßt sich
mit nur wenigen zusätzlichen Bauteilenen sehr einfach ein
empfindlicher Mittelwellenempfänger
aufbauen, der in seinen Empfangseigenschaften einen
Superhetempfänger
kaum nachsteht.
Beim IC MK484 handelt es sich um einen Ein-Chip-Radio, welcher mit 10 internen
Transistoren in einem dreibeinigen "Transistor"gehäuse einen dreistufigen
HF-Verstärker, Demodulator und eine Verstärkungsregelung für
den Frequenzbereich von 150 kHz bis 3 Mhz realisiert. Mit einem Eingangswiderstand
von 4 MOhm (!) wird der Schwingkreis nur sehr gering belastet, woraus sich die verblüffende Selektivität erklärt.
Der Schaltkreis benötigt eine Versorgungsspannung zwischen 1,1 und
1,8 V (0,3 mA) und kann direkt mit einem sog. Kristallhörer
betrieben werden, eine einstufige Transistorverstärkerstufe gibt
mehr Reserven und erlaubt auch die Verwendung niederohmiger
Kopf(Ohr-)hörer.

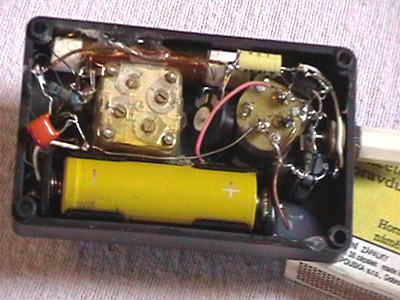

Meine Schaltung folgt den üblichen Applikationen:
Den TA7642 gibt es bei "Conrad" (Artikelnummer 178535). Das
Lautstärkepotentiometer ist mit einem Ein-/Aus-Schalter gekoppelt.
Mit dem Einstellregler kann man eine optimale Empfindlichkeit des
Empfängers einstellen, ohne das das Ganze zu Schwingen beginnt.
Für die Ferritantenne wurde ein 51 (x 8) mm langer Ferritstab
von "Conrad" (Artikelnummer 535575) verwendet, die Spule hat 80
Windungen mit 0,4 mm Kupferlackdraht. Anzuraten ist die Verwendung von
HF-Litze (Erhöhung der Spulengüte und damit Verbesserung der
Selektivität.) Der Al-Wert des Ferritstabs beträgt ca. 40
nH/N² (eigene Messung), man erhält bei 80 Windungen folglich
eine Induktivität
von ca. 260 µH. Der kleine gekapselte Drehko aus einem
Transistorradio hat 350 pf Endkapazität. Der Abstimmbereich
liegt bei mir zwischen ca. 515 und 1900 kHz. Die
gemessene Stromaufnahme
beträgt bei Benutzung eines Kristallhörers ca. 0,5 mA.
Der kleine Empfänger zeigt eine ausgzeichnete Empfangsleistung - sehr empfindlich und guteTrennschärfe!
Einige Links
Datenblätter:
Ferrant Semiconductors: ZN414Z/ZN415E/ZN416E. URL: http://www.jaycar.com.au/images_uploaded/ZN414484.PDF (Datenblatt mit Applikationshinweisen von Ferranti aus dem Jahre 1984)
ZN414Z & ZN416E AM Radio Receivers. URL: http://products.zarlink.com/assets/ZN414Z.pdf
FUNKAMATEUR Bauelemente Information ZN414Z ZN416E. URL: http://www.web-rx.de/funkamateur/.archiv/pdf/zn414.pdf
TA7642. URL: http://www2.produktinfo.conrad.com/datenblaetter/175000-199999/178535-da-01-en-AM_RADIO_IC_TA7642.pdf
Praktische Schaltungen:
Mike Smith: Build your own 'matchbox' radio. URL: http://www.arar93.dsl.pipex.com/mds975/Content/trfradios.html
Miomir Filipovic: Radio Receivers, from detector to stereophonic device.
URL: http://www.mikroelektronika.co.yu/english/product/books/rrbook/rrbook.htm
besonders der Abschnitt Miniature Receiver with ZN414 (ZN414Z) IC: URL: http://www.mikroelektronika.co.yu/english/product/books/rrbook/chapter3/chapter3g.htm
..BUILD
AN EFFICIENT MW RECEIVER WITH THE MK484 & LM 386 ICs. URL: http://draftwebpage.4t.com/MK484%20receiver.htm
Owen Pool (WB4LFH): A simple MK 484 IC tuned rf (trf) radio. URL: http://www.thebest.net/wuggy/mk484.htm
Owen Pool (WB4LFH): A MK 484 receiver with attidute. URL: http://www.thebest.net/wuggy/mk484dx.htm
Franz Gysi: Audion-Empfänger mit dem Chip MK 484. URL: http://www.jogis-roehrenbude.de/Leserbriefe/MK484.htm
Andy Collinson: ZN414 Portable Receiver. URL: http://www.zen22142.zen.co.uk/Circuits/rf/ZN414.htm
Harry Lythall (SM0VPO): ZN414 receivers. URL: http://w1.859.telia.com/~u85920178/rx/zn414.htm
Die Verwendung eines MK484 in einem Gewitterdetektor wird auf Umni's Homepage beschrieben: http://www.umnicom.de/Elektronik/Projekte/Wetterstation/Sensoren/GewitterDetektor/GewitterDetektor.htm
(c) Lutz Höll
21.02.2006
