QRP 99 V





  Den Bausatz eines drei Band QRP Gerätes bietet die Firma KN – Electronic

(DL2AZK) mit dem QRP 99-V  Bausatz an.

Seit vielen Jahren befasst sich KN-Elektronik mit der Entwicklung von

QRP Geräten - die als Bausatz angeboten werden.

Technischen Daten :  Drei Band QRP 99 V

Afu - Bänder : 80m/40m/20m

Betriebsarten: USB, LSB, CW,  Digimodes ; controllergesteuerte Umschaltlogik;

Ausgangsleistung 10 W, stufenlos regelbar; siebenstellige Digitalanzeige – GLCD

Farbe wählbar mit Hintergrundbeleuchtung – 10 Hz Auflösung; Digital-VFO (DDS);

Abstimmung mit optischem Encoder; schaltbare Schrittweite;

automatische Frequenz- Speicherung;  RX  optional mit einem Quarzfilters 9MXF24

(kommerziell gefertigtes 9 MHz-Filter )  Verbesserte Weitab Selektion, geringere Bandbreite,

eine exakt definierte Mittenfrequenz sowie eine bessere Unterdrückung des Restträgers.

3-Kreis Preselektor, aktiver Mischer, Bandumschaltung mit bistabilen Relais,

 integriertes Notch/Peak-Filter; open-collector-Ausgang z.B. zur Steuerung

einer externen PA; Betriebsspannung 12 bis 15 V / ca. 180 mA bei Empfang,

beim Senden max 3 A;

Der Bausatz hat einen hohen Vorfertigungsgrad.

Professionell gefertigte Platinen: Lötstopp, Bestückungsaufdruck, durchkontaktiert;

Gewicht (aufgebaut) ca. 1,2 Kg;   Maße: 200x150x80 mm

Pulverlackiertes Alugehäuse;   eloxierte Alu-Frontplatte

mit eingelegter Beschriftung; ausführliche deutsche Bauanleitung

Bebilderung auf der KN-E Webseite.

Der Entwickler steht beim Zusammenbau mit Rat und Tat  zur Seite.

Der Funkamateur Ausgabe August /2014 veröffentlichte einen

Testbericht von Alfred Kluess, DF2BC.

Hier der Link zum Video von OM Matthias zum QRP99V

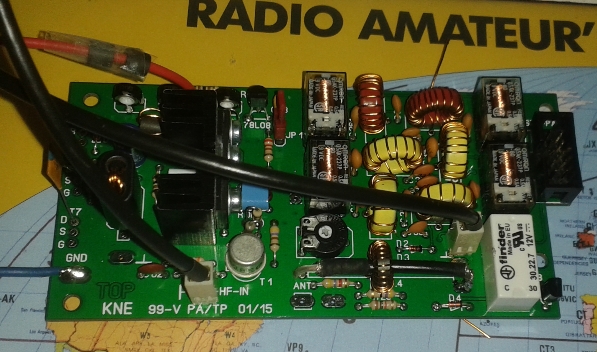

Hauptplatine                                                                                                Endstufe  u. Tiefpass

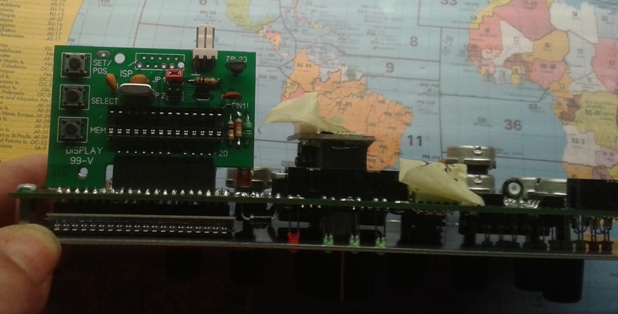

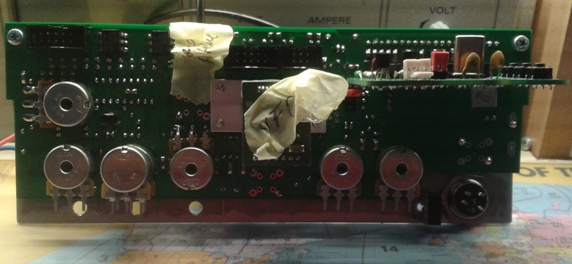

                                                                                                 Frontplatine  u. Anzeigensteuerung





                                                    Gehäuse  -  Rückansicht





                       DDS - VFO - Fertigteil von KN-E abgeglichen                                                  9MXF24 Q  -  Quarzfilter ( ZF-Signalweg anstelle Ladder Filter )

(ZF-Signalweg anstelle des bisherigen Ladder-Filters eingeschleift)

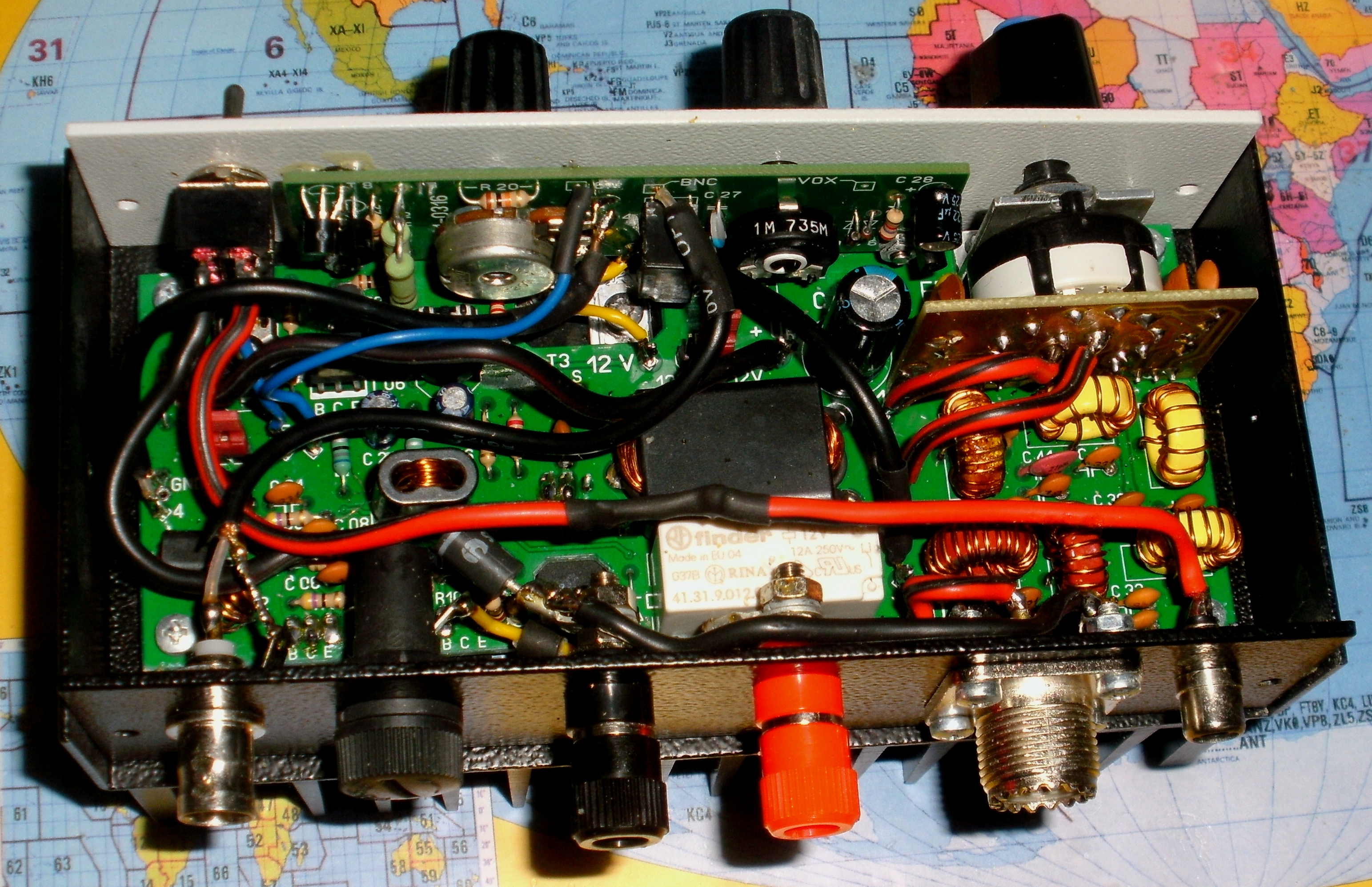

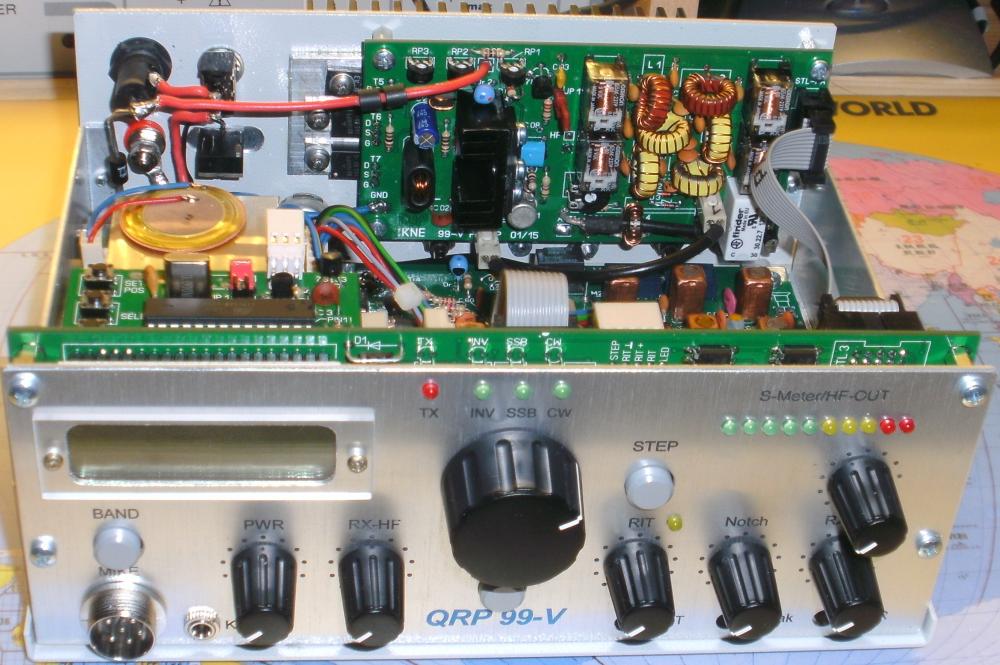

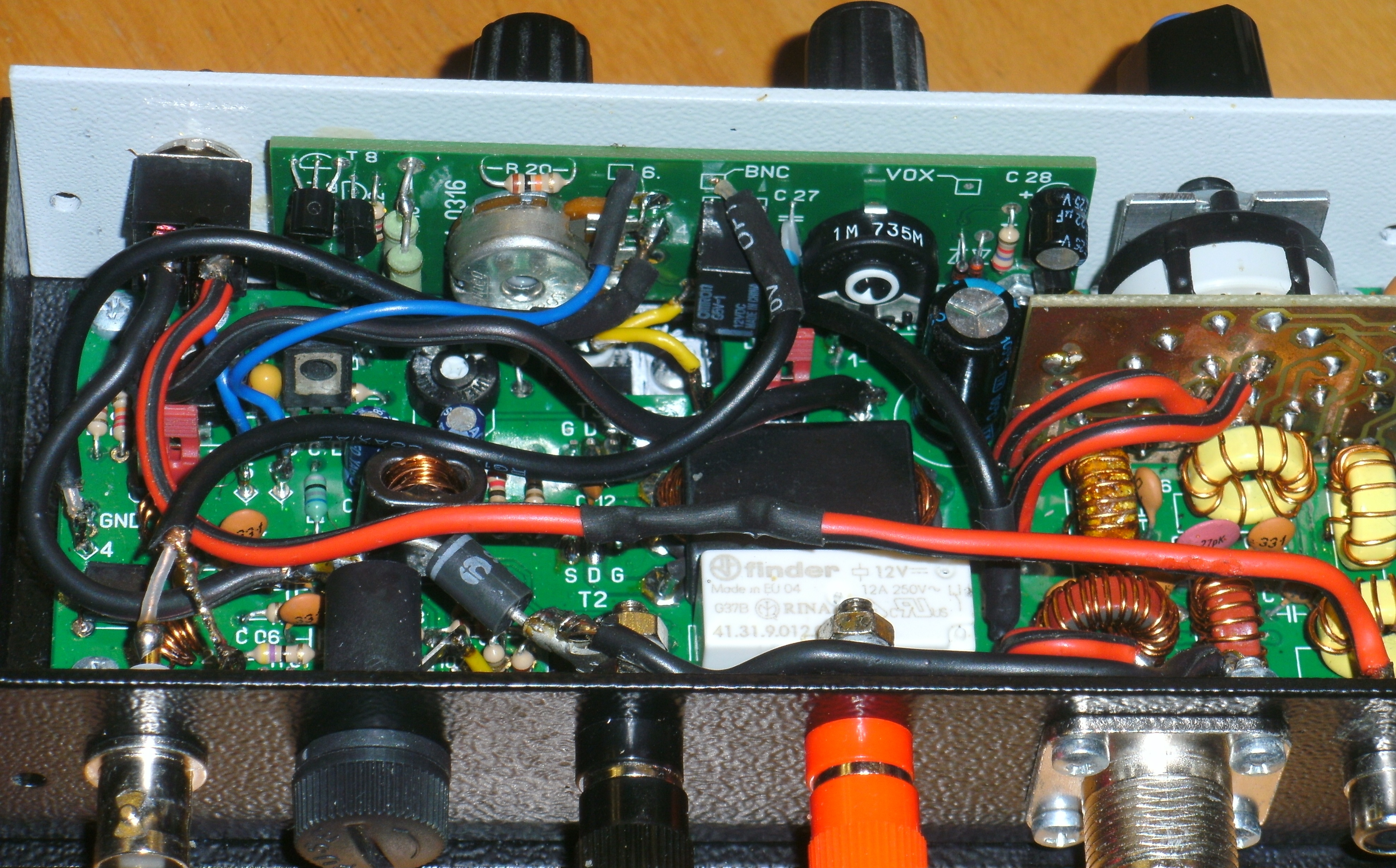

                                             Innenansicht                                                                                                                  Frontplatte

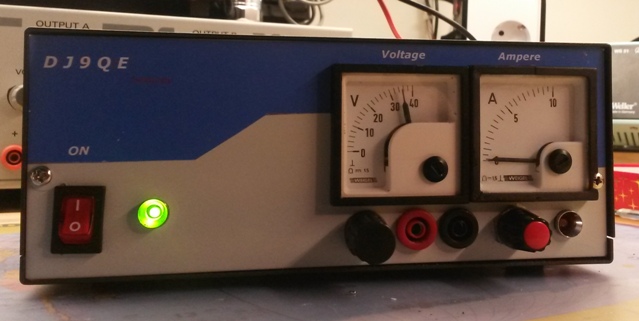

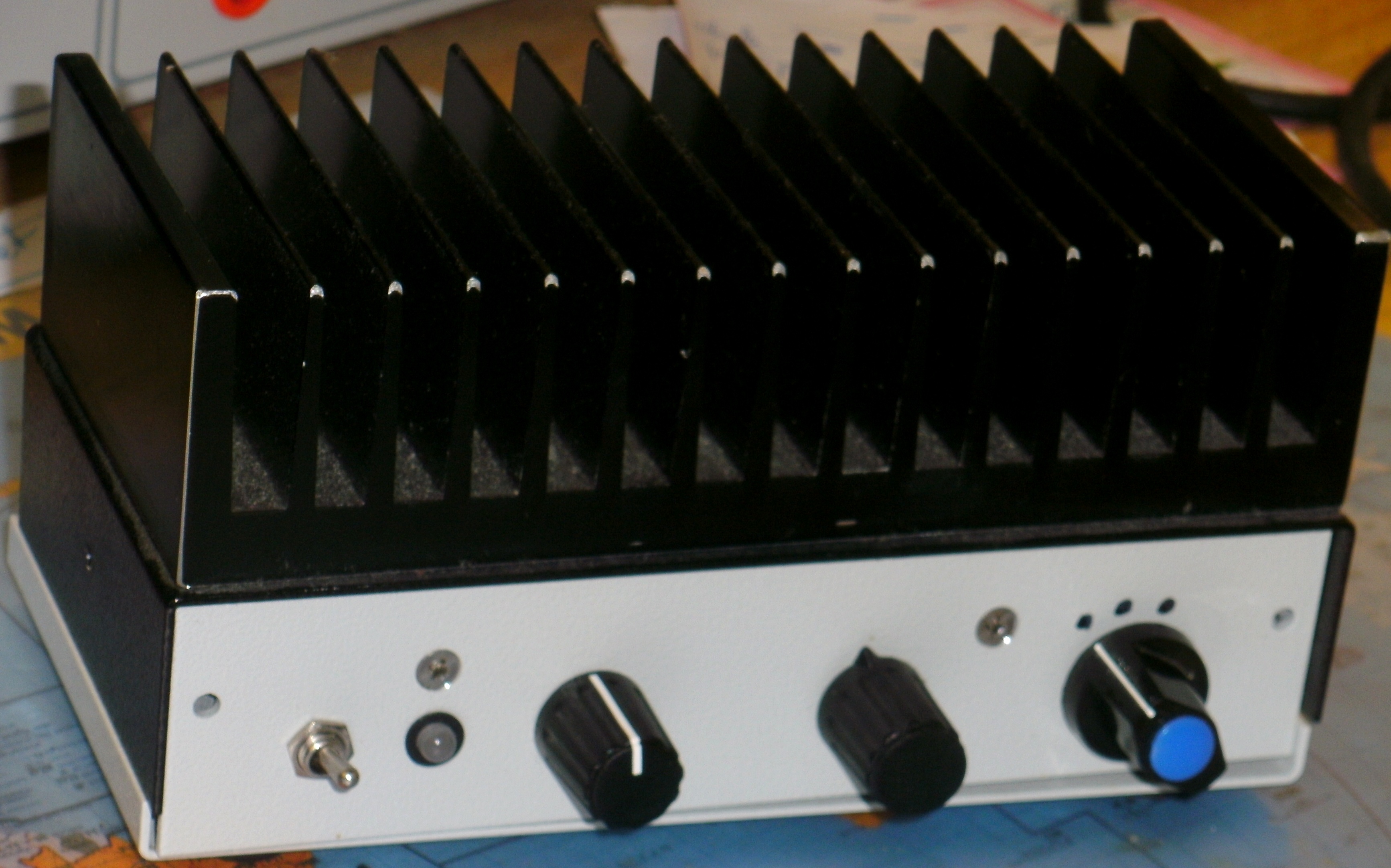

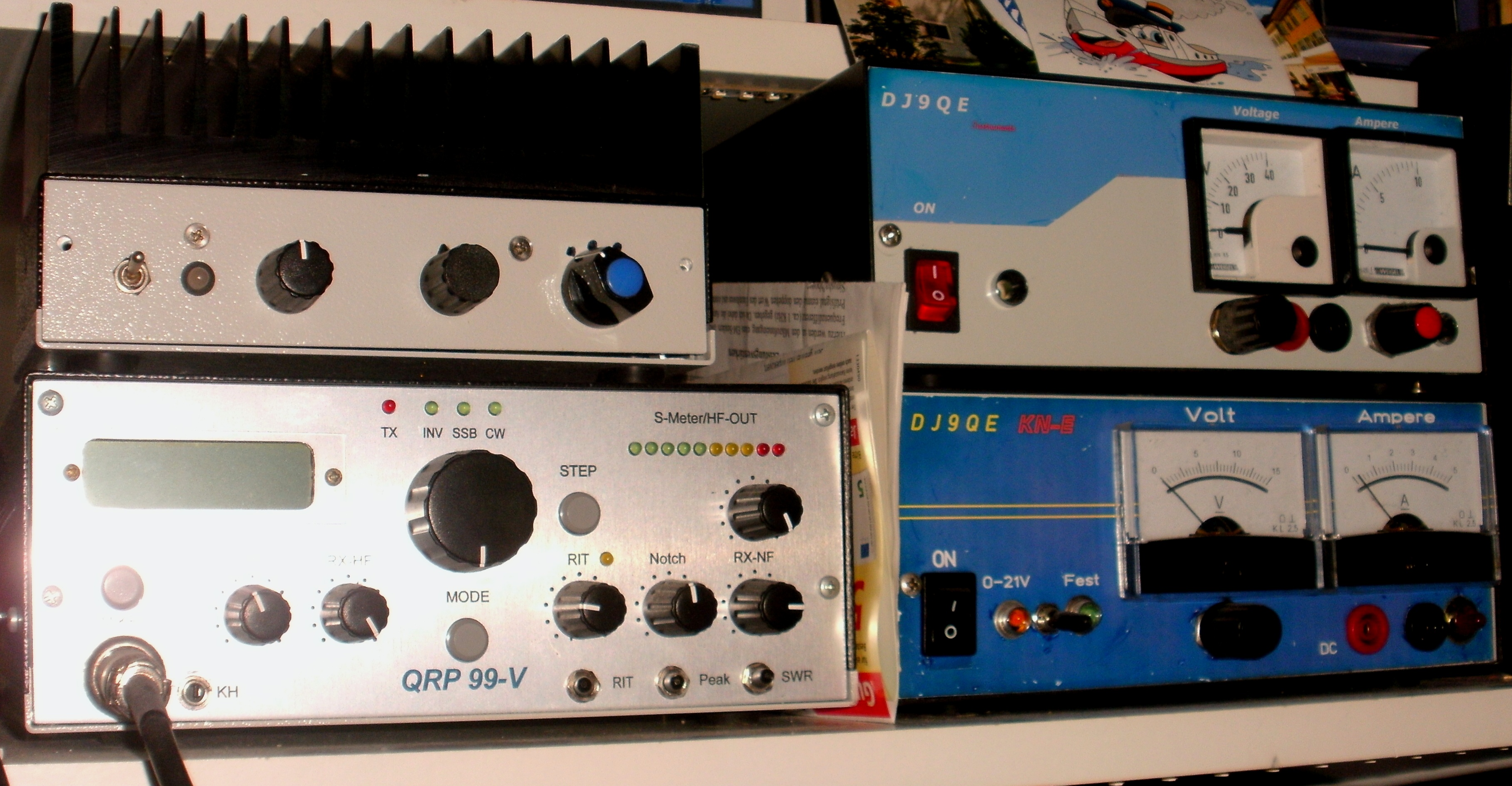

                                                                                                                QRP 99-V mit Eigenbau NT  -  LNT01-5 von KNE
