Thema: „Entwurf und Aufbau eines einfachen 100 MHz Spektrumanalyzers“



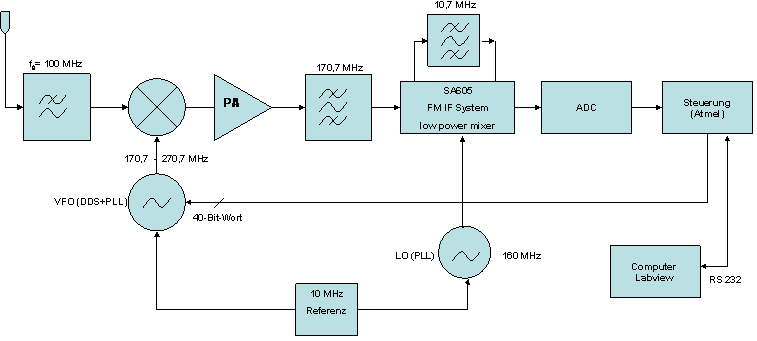

Spektrumanalyzer 0 – 100 MHz Blockschaltbild




( Um mehr Details zu erfahren, klicken Sie bitte auf ein Symbol im Blockschaltbild! )

Das Spektrum des Eingangssignals wird mit einem Tiefpassfilter (Grenzfrequenz 100 MHz) gefiltert, um Signalanteile auf der Spiegelfrequenz zu unterdrücken. Dann wird das Signal mit dem Ausgangssignal des VFO (variable frequency oscillator) auf die erste Zwischenfrequenz von 170,7 MHz gemischt, anschließend verstärkt und gefiltert.
In der zweiten Mischstufe (SA605 FM Receiver) wird das Signal mit dem Ausgangssignal des LO (160MHz) auf 10,7 MHz gemischt, im zweiten ZF-Filter (externer Bandpass) gefiltert, logarithmisch verstärkt und gleichgerichtet.
Der ADC (analog digital converter) wandelt das gleichgerichtete Signal in ein digitales Datenwort, dass vom Mikrokontroller (Atmel 8515) und Computer weiter verarbeitet wird. Außerdem übernimmt der Mikrokontroller die Steuerung des VFO.

Projektaufteilung:

Letzte Änderung: 11.03.2004
