Joachim Münch DF4ZS
Einiges zur Beachtung.

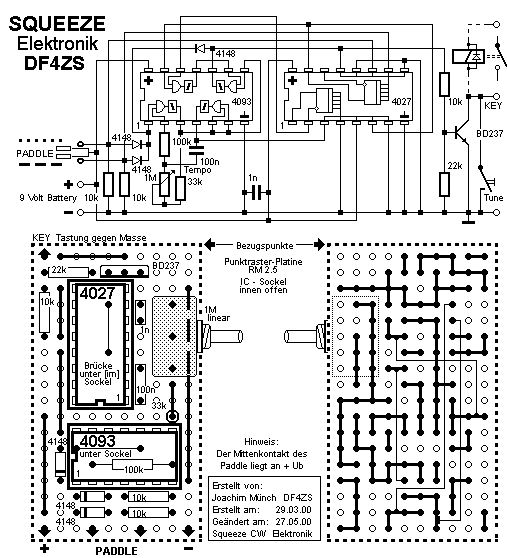

Der oben gezeigte Aufbau ist nicht bindend und resultiert aus den Platzverhältnissen meines QRP-Transceivers.
Beim Nachbau des gezeigten Muster ist zu beachten, dass die IC - Sockel innen offen sind, da in der Öffnung unter
den IC´s ein Widerstand und eine Brücke liegt. Werden beide Paddles gedrückt ( Squeeze Technik ) gibt die Elektronik Punkt-Strich ( Strich-Punkt ) in Folge. Die Elektronik hat keinen Punkt-Strich Speicher und ist für Sendertastung gegen Masse ausgelegt. Für eine potentialfreie Tastung kann ein Reedrelais nachgerüstet werden. Die Elektronik arbeitet einwandfrei mit einer Spannung von 4 - 15 Volt. Es empfiehlt sich eine 9 Volt Blockbatterie zu verwenden. Der Stromverbrauch ist so gering, dass eine Wechsel der Batterie durch deren Leckstrom bestimmt wird, also fast ewig hält. Eine Besonderheit ist zu beachten. Der
Paddle-Mittenkontakt liegt am Plus der Betriebs(Batterie)spannung und darf nicht wie sonst üblich an Masse geführt sein wie dies bei Klinkenstecker gehandhabt wird. Es empfiehlt sich die Verwendung eines 3 poligen DIN-Steckers.
Die Materialkosten liegen unter 5 DM. Alle Bauteile gibt es bei Reichelt-Elektronik.

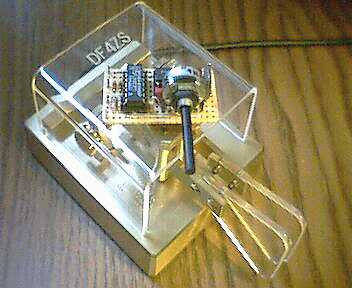

Bastel und Löterfahrung sind je nach Ausführung erforderlich. Wer sich den Zusammenbau sparen will oder nicht zutraut, kann bei mir ein funktionsfähiges Modul, wie abgebildet, zum Selbstkostenpreis bekommen.
