Milliwattmeter/Satfinder

MW- Meter/ Satfinder

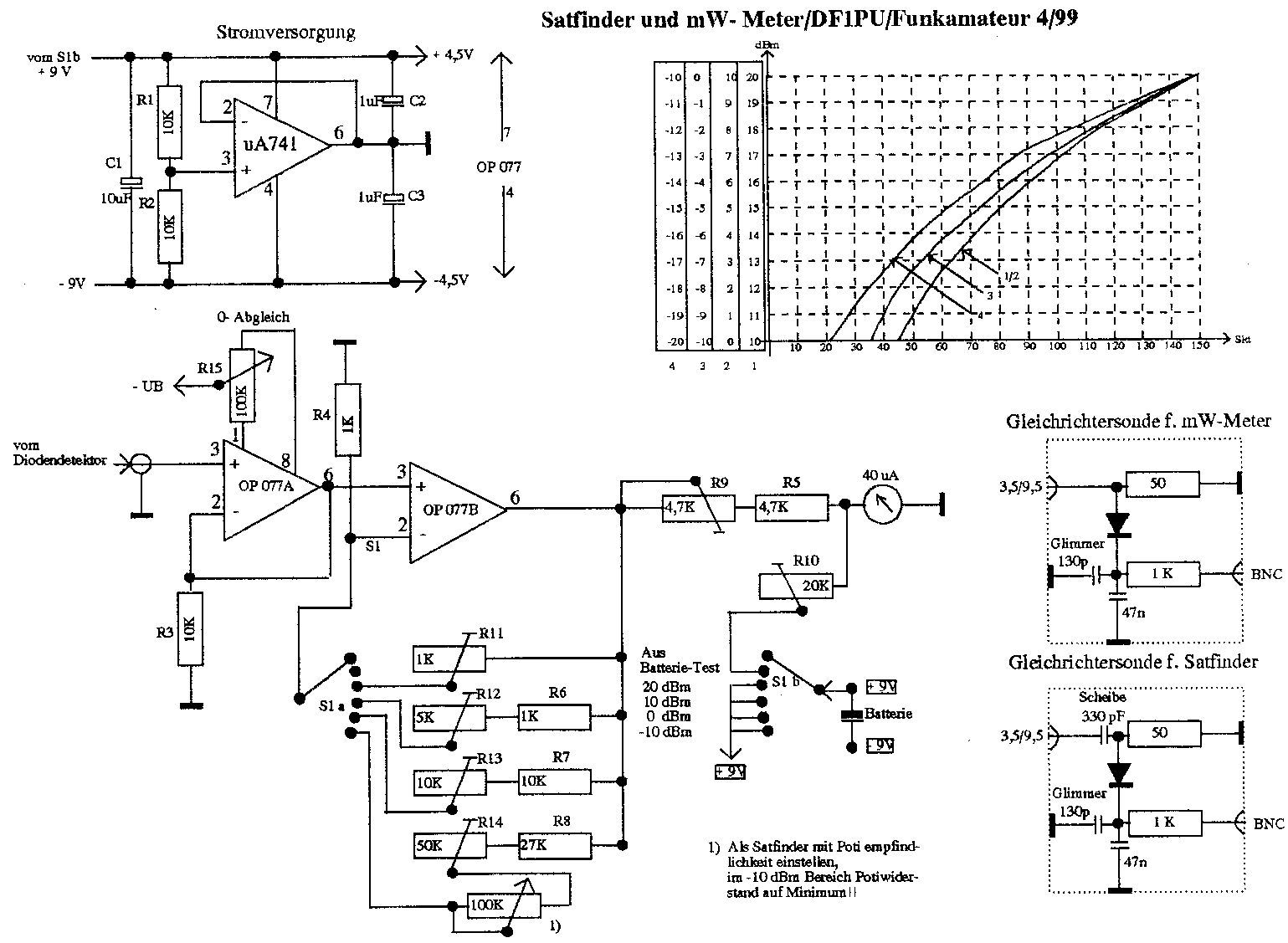

Die Schaltung ist in Anlehnung an die Schaltung aus der Zeitschrift Funkamateur Heft 4/99 nachgebaut. Als Messinstrument dient ein 40 uA Instrument mit 150 Skalenteilen. In Stellung - 10 dBm und Poti 100K auf Linksanschlag gilt Messkurve 4. Poti auf Rechtsanschlag erhoeht die Empfindlichkeit soweit, dass mein Satelitenspiegel fuer den Wohnwagen mit 29 cm Durchmesser im ausgerichteten Zustand ca 80 Skalenteile erzeugt und sich sehr feinfuehlig ausrichten laesst. Die Gleichrichtersonden stammen vom Flohmarkt, wobei bei der Sonde fuer den Satfinder eine Scheibe 330 pF zur Gleichspannungstrennung eingeloetet wurde.
