PEP- Wattmeter

PEP-Wattmeter

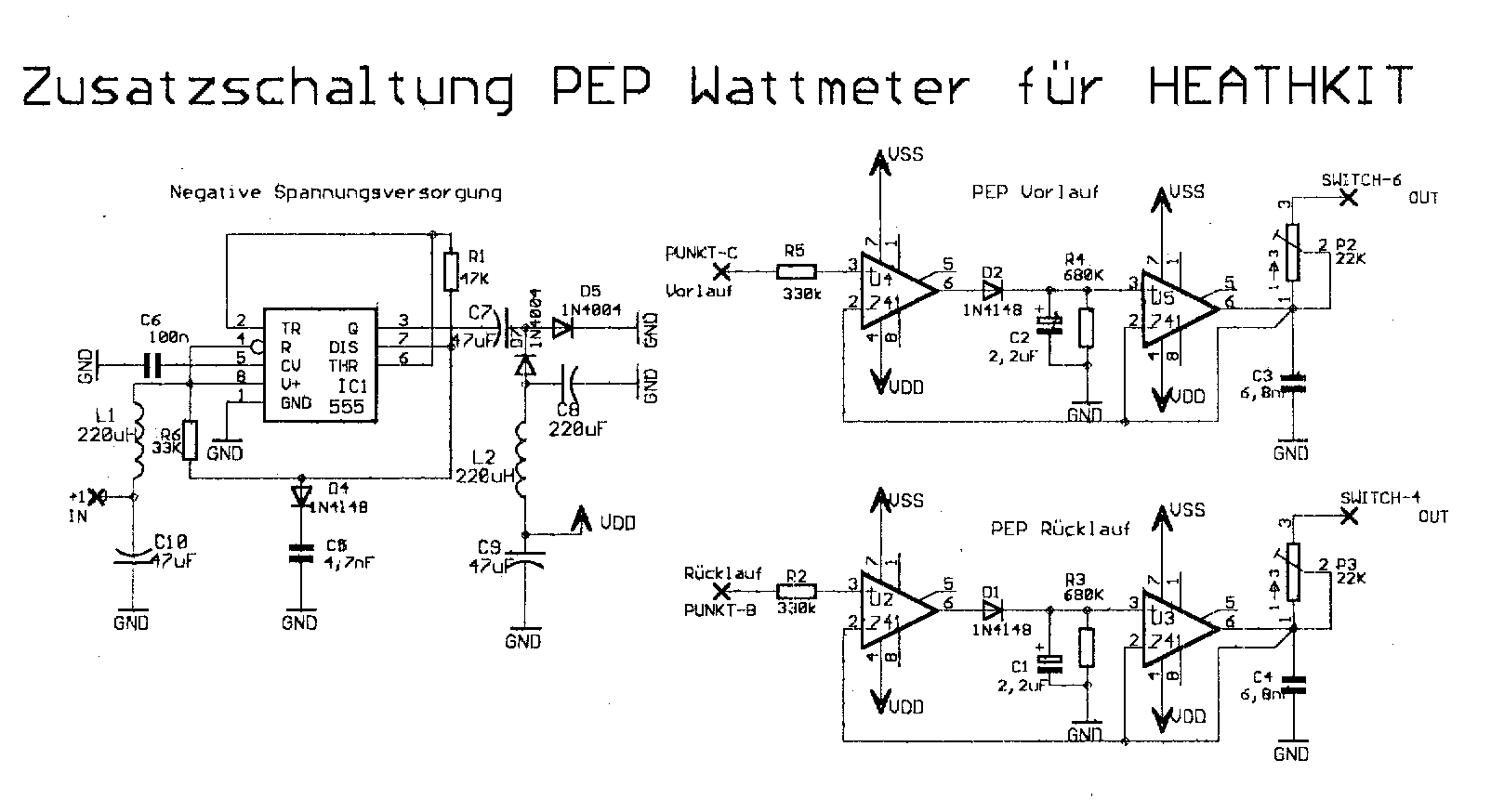

Aus der positiven 12 Volt Versorgungsspanung wird mit einem Timer NE555 eine negative Versorgunsspannung fuer die Operationsverstaerker gewonnen. Mit den Potis P2 und P3 wird das Instrumentausschlag des HM 102 eingestellt.

Bei dieser Schaltung wird der Spitzenwert der Huellkurve angezeigt, die Anstiegs- Zeitkonstante betraegt 0,2 mS, die Abfall- Zeitkonstante 1,5 mS.
