Zetagi BV 2001 MK III

english version below

Der Zetagi BV 2001 ist ein gut gemachter Monoband-Verstaerker mit maximal 1200 Watt PEP Eingangsleistung (SSB).
Die Leistung wird in 3 x PL509 erzeugt die parallel auf einen Ausgangskreis arbeiten. Eine 4 te PL509 sitzt am Eingang
und sorgt fuer die notwendige Vorverstaerkung des Eingangssignals.
Der BV 2001 wurde fuer den Frequenzbereich von 26.. 30 MHz entworfen. Er arbeitet im 10m Amateurband sehr gut, und
bringt auch dort noch eine sehr hohe Ausgangleistung.
Man mag den Zetagi Verstaerkern nachsagen was man will, aber mehr wie ein PI-Filter im Ausgangskreis haben auch
die teuren Pa's von anderen Herstellern selten zu bieten.
Seine niedrige Ansteuerleistung ist Fluch und Segen zugleich. Einerseits benoetigt der BV 2001 relativ wenig Ansteuer-
leistung ( 15..20 Watt) um auf maximale Ausgangsleistung zu kommen, andererseits liefern heutige Transceiver wesent-
lich mehr am Ausgang und lassen sich oftmals in der Betriebsart SSB nicht einstellen.
Nachteilig wirkt sich das vor allem dann aus, wenn HF-Clipper oder NF-Kompression am TRX verwendet werden und die
Ausgangsleistung am vorgeschalteten TRX nahezu konstant ist.

Mir ist passiert was passieren musste ... der Eingangs-Abschwaecher ist abgeraucht. Ich musste ein paar Bauteile
ersetzen. Ich hab die Gelegenheit genutzt und gleich ein paar Fotos vom Innenleben gemacht.

Vielleicht sind fuer den einen oder anderen die folgenden Fotos und Kommentare hilfreich. Der BV 2001 ist einfach und
geradeaus entworfen und aufgebaut. Es gibt keinen Firlefanz. Seine Aufgabe ist es ein Signal zu verstaerken. Nicht mehr
und nicht weniger. Es ist eine Monoband-PA.

Wer sich ermutigt fuehlt seinen Zetagi BV 2001 zu oeffnen und daran zu arbeiten sollte sich ueber die sehr hohen und
gefaehrlichen Spannungen bewusst sein.

Anmerkung:
Eine Frage, die sich immer wieder stellt: Braucht man wirklich soviel "Dampf" oder hat die Gegenseite nur schlechte
Ohren... ich hab darauf keine Antwort. Fakt ist, mit Endstufe bekomme ich Antwort, ohne nicht.
Es liegen bei mir ( FT7B und 50 Watt ) > 10dB ohne/mit Endstufe dazwischen. Ein HF-Clipper bringt um die 6..10dB.
Zusammen mit der Endstufe ergibt das einen Leistungsvorteil von 10..16 dB bzw 10..20 dB, je nachdem wie hoch man
den Anteil des Clippers bewertet. Das hilft auf jeden Fall ueber QSB-Phasen hinweg.
Ich bin nicht unbedingt ein Freund von QRO, aber eine 10m PA kann das Leben einfacher machen. Man sollte aber nie
vergessen : Eine intelligente NF-Loesung mit HF-Clipper etc .. spart in den meisten Faellen die PA !


Hinweis:
Die meisten Bilder kann man anklicken um sie in der Groesse 640 x 480 zu laden.

Ein ganz grosses Dankeschoen geht hier an Zetagi (grazie allo zetagi) selbst. Ich war sehr ueberrascht wie gut, schnell und nett der technische
Support bei Zetagi funktioniert. Zetagi beantwortet Anfragen innerhalb von 24 Stunden. Das ist selten, zeigt aber das auch
kleinere Firmen einen engagierten und motivierten Support bieten.

Ich habe bei Zetagi nachgefragt ob ich das Schaltbild hier veröffentlichen kann. Sobald ich ein Okay bekomme wird
es hier eingestellt.

english version

Zetagi BV 2001 MK 3 is a well made monoband amplifier with a maximum input of 1200 watt (pep) on ssb.
3 x PL509 are working as amplifier and 1 PL509 as driver-tube. Amplifier tubes are working into one Pi-Filter. This filter can be tunded by Plate and Load capacity.
BV 2001 was designed for a frequency range from 26-30 mhc. It works fine on 10m band with very good output power.
You can say whatever you want. Most expensive PA's didn't have more to show than a single PI-Filter like Zetagi BV2001.
Low diving power is well and badly for users. BV 2001 needs about <20W driving power to rise up to maximum output.
Modern transceivers rarely have 20W.. mostly more than 50 to 100 watts. This is too much. Even when u use audiocompression
or clipper.

It happens what has to be happened ;-) i burned off the input attenuator. I had to peplace some parts (resistors).
The load of attenuator resistors depends on the "power-switch". I killed 2 of the 15 Ohm resistors.

Maybe some of the Pic's and comments are useful for somebody. I took some Pic's during repair of BV 2001. This PA is
simply build and designed. No options. It has to amplify a signal and not more. This is great. BV 2001 is a real monoband-
amplifier.

If you want to open the BV 2001 take care of high voltage.

Hint:
Most Pic's you can click to get a 640x480 resolution.

Many thanks to Zetagi (grazie allo zetagi) I was surprised about the fast and nice support ! On my experience Zetagi send an answer in 24h.
I think they do a great job.

I asked Zetagi for publishing the circuit-diagram of MK 3 on this site. If i get an Okay, i will do so.

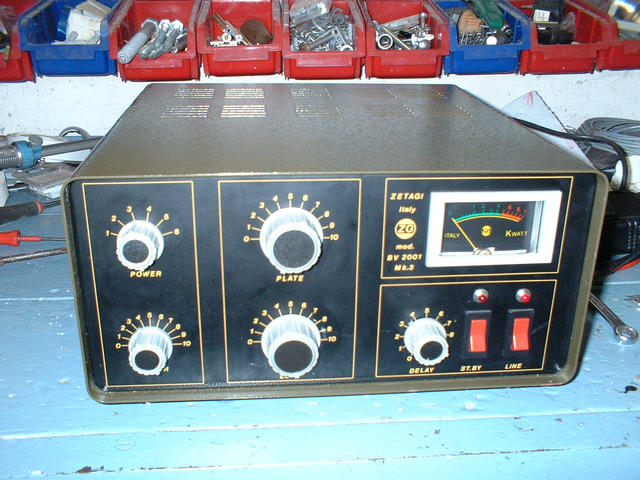

Hier sieht man den BV 2001 vor dem oeffnen im Originalzustand You see BV2001 in original condition

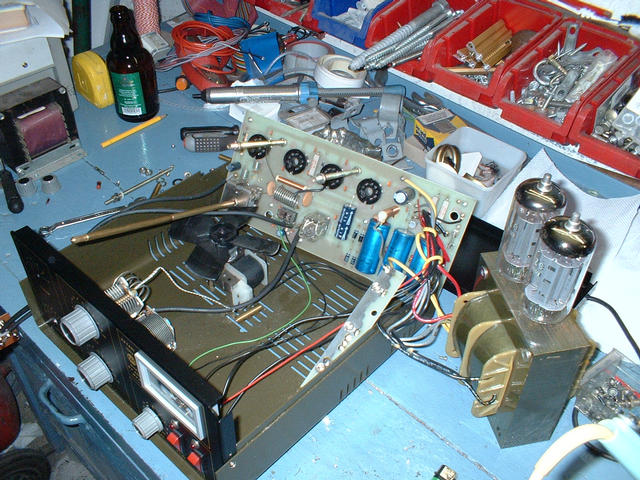

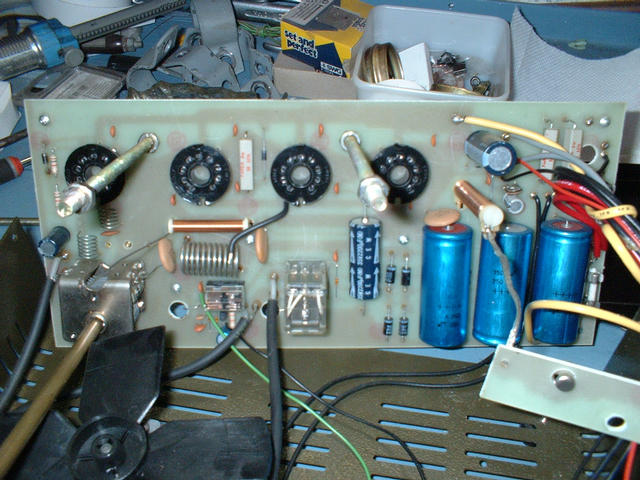

Die Hauptplatine mit den 4 Roehrenfassungen. Im linken Bereich sieht man die
3 Ladekondensatoren fuer die Anodenspannung (150uF 350V) die in Reihe geschaltet sind. Die Platinenvorlage wurde von Hand 'geklebt'. Man erkennt das recht gut an den
durchscheinenden Leiterbahnen.
Main PCB with 4 Tube-holders

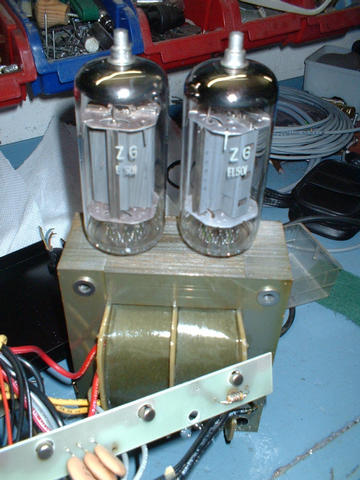

Hier sieht man 2 der 4 EL509 Roehren. Man sollte sie sauber halten aber nicht unbedingt
mit den Fingern betaschen ;-)
You see 2 of the 4 PL509. Do not touch them but put them clean ;-)

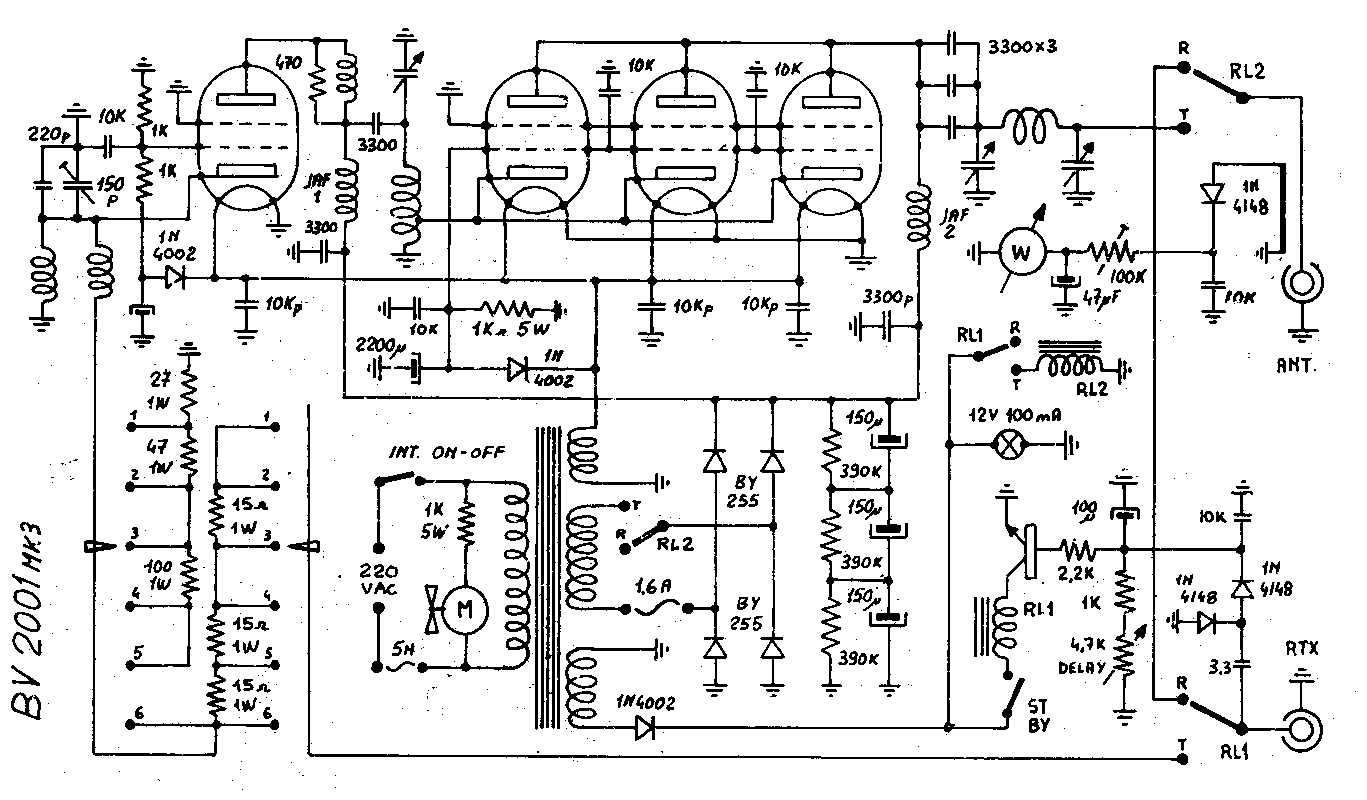

Schaltbild des BV 2001 MK III
(mit freundlicher Erlaubnis von Zetagi)
Circuit-Diagramm of BV2001 MK III
( agree from Zetagi )

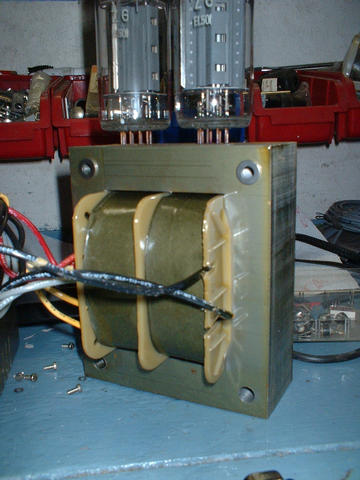

Wir sehen 2 der 4 Messinghuelsen die den Trafo auf Abstand zum Gehaeuse halten. Diese Huelsen verhindern, dass der Trafo direkt auf dem Gehaeuse aufliegt. Das hat
den Vorteil, dass das Brummen weniger auf das Gehaeuse uebertragen wird.

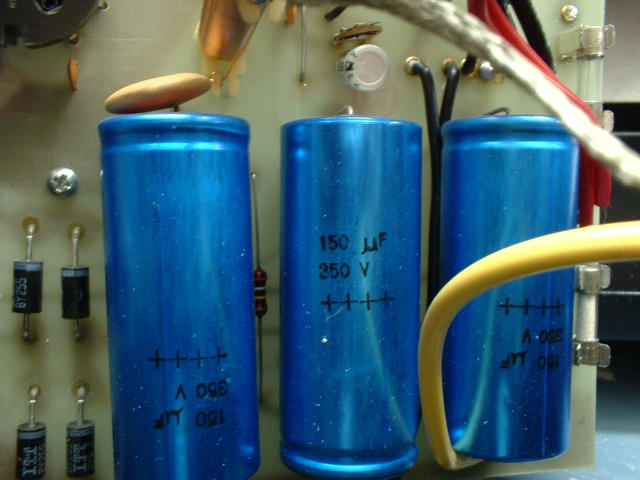

Die 3 Ladekondensatoren fuer die Siebung der Anodenspannung. Sie sind in Reihe
geschaltet. An Ihren Enden liegt eine sehr hohe Spannung. Am Ende der Siebkette
eine richtig hohe Spannung. Also V o r s i c h t !!
High Voltage .. Take care !

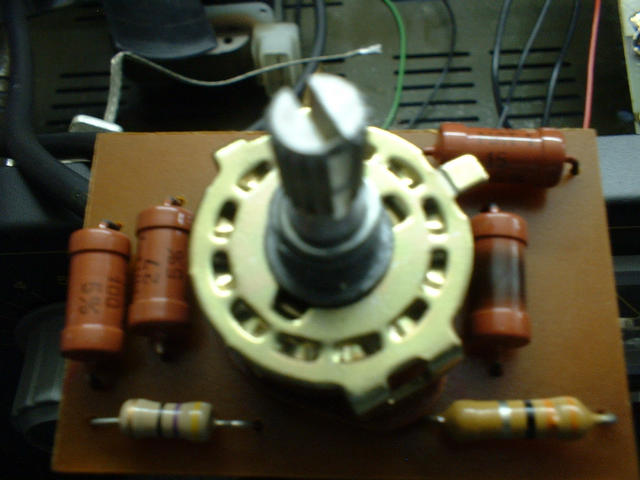

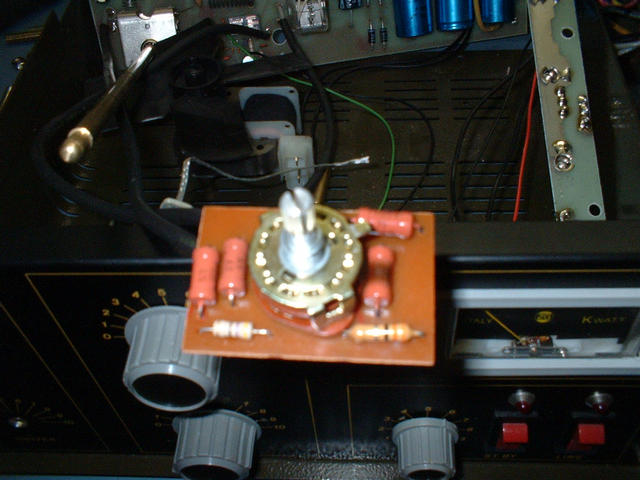

Der Eingangsabschwaecher. Er ist der Schwachpunkt am BV 2001. Das ist aber bei vielen Endstufen so. Wie bereits erwaehnt ist der BV 2001 fuer Eingangsleistungen < 20 Watt entworfen.
Ersetze die 3 x 15 Ohm (rechts) durch Typen mit mehr Leistung. ( 5 watt) das ist aber nur eine Not-
loesung.
Input-attenuator. Weak point of BV 2001.
It was designed for <20W. Replace R's 3 x 15 Ohm (right side) with more thermal performance if
you want. ( not the right way, but works )

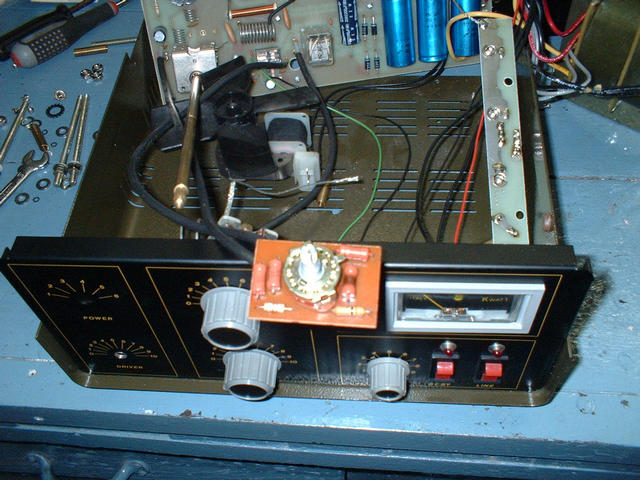

Hier sitzt ein 'C' mit dem man den Eingangskreis nachstimmen kann.
This 'C' coarse-tunes the input







Da sind sie nun... die EL509 links die Vorverstaerker-Roehre und direkt daneben die
3 parallel geschalteten Endverstaerker-Roehren. Verbunden sind sie ueber einen
Platinenstreifen mit 4 Kaeppchen. An allen Roehren liegt die gleiche Anodenspanung.
Wenn man den Platinenstreifen entfernen will, muss man den Draht zwischen der
ersten Roehre von links und der zweiten Roehre abloeten. Er fuehrt die Anodenspannung,
also Vorsicht.

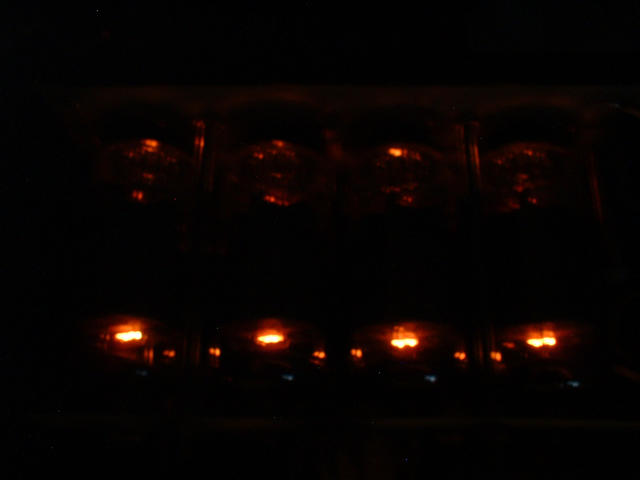

4 betriebsbereite EL509 Roehren ...
einfach schoen ;-)
Nice Pic of working PA

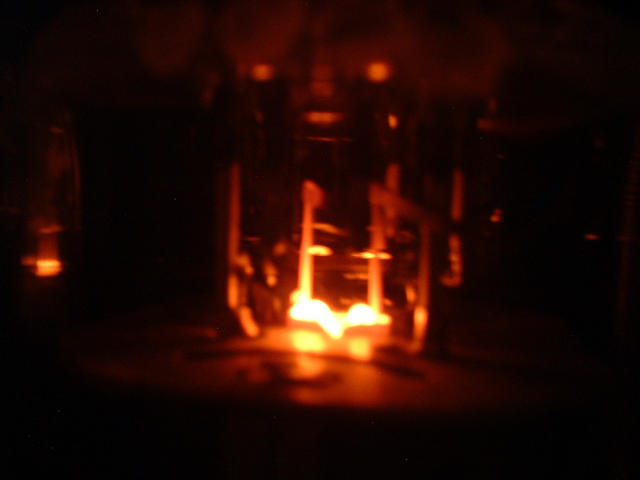

Eine EL509 Heizung
PL 509 glow ;-)
