Technik
Relaissteuerung:
Zur Steuerung des ATV-Relais wurde eine Steuerplatine auf Basis eines Motorla
68HC11 Microcontroller entwickelt. Der zentrale Mikrokontroller-Baustein
stammt dabei aus einem komerziellen Projekt und ist mit einer Steuerplatine
verbunden, die folgende Bausteine enthält:
-

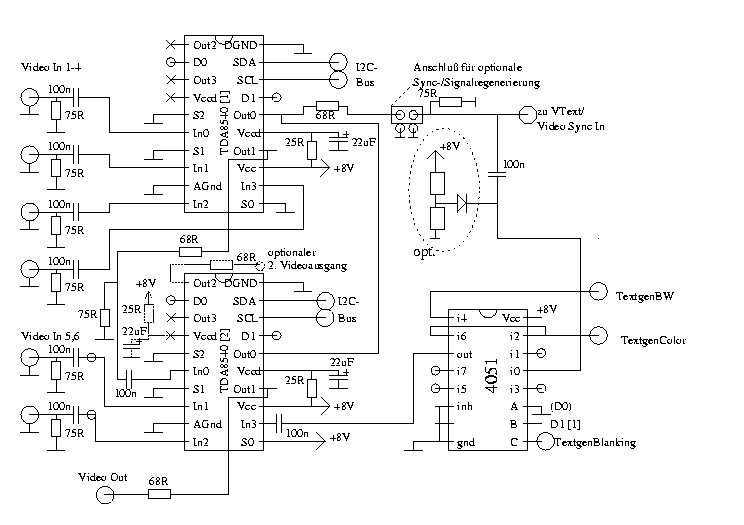

Video-Umschaltung: Mit Hilfe von zwei TDA8540-Bausteinen werden maximal
6 Eingänge unterstützt, die unabhängig auf 2 Ausgänge
umgeschaltet werden. In einen der beiden Ausgäng kann zudem eine Texteinblendung
erfolgen. Derzeit verwendet werden zwei Eingänge für 13cm-RX
und Testbildgenerator verwendet. Die weiteren Eingänge stellen eine
Reserve für mögliche zukünftige Erweiterungen dar, wie Außenkamera,
weitere Eingabefrequenzen oder Linkstrecken zu anderen ATV-Relais.
[Schaltplan: atv-vswitch.png atv-vswitch.pdf]
-

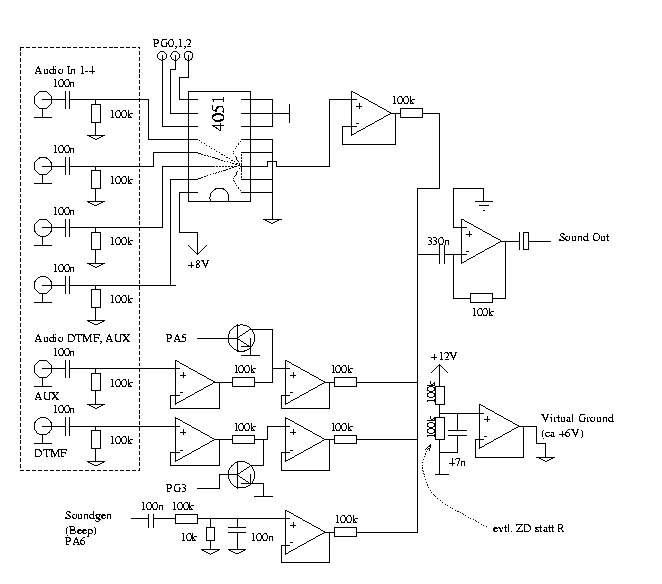

Audio-Umschaltung: Hier kann 1 aus 4 vorhandenen Eingänge auf den
Ausgang durchgeschaltet werden, sodem können bis zu zwei Signalquellen
dazugemischt werden. Im derzeitigen Ausbauzustand kann lediglich der Ton
der 13cm-Eingabge durchgeschaltet werden, und optional der Ton des 70cm-Steuerempfängers
dazugemischt werden. [Schaltplan: atv-aswitch.png
atv-aswitch.pdf]
-

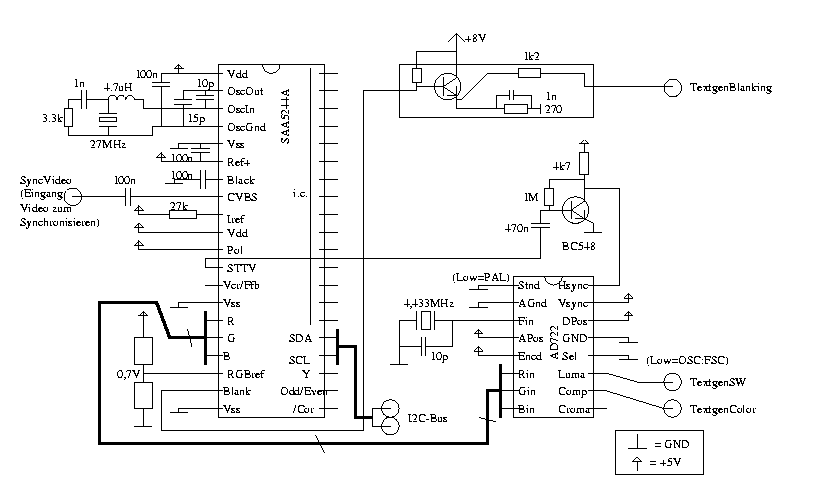

Textgenerator: Ein SAA5244A-Videotextbaustein wird verwendet, um ganzseitige
Textseiten (Informations-, Hilfe- und Aktuelltexte zu DB0TVP) in Farbe
sowie Schrifteinblendung in das aktuelle Videobild in S/W zu erzeugen.
[Schaltplan: atv-textgen.png
atv-textgen.pdf]
-

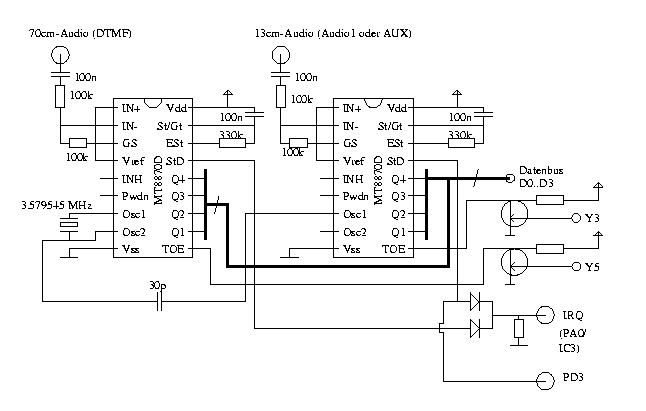

DTMF-Decoder: Zwei MT8870D-Bausteine ermöglichen es, das Relais sowohl
über 13cm-Audio als auch über 70cm-FM fernzusteuern. [Schaltplan:
atv-dtmf.png atv-dtmf.pdf]
Hansi Reiser - dl9rdz, 17. November 2000
