Verbindungen von und zu DB0HRO



Ein Packet Radio Knoten ist nicht sehr nützlich, wenn er nicht erreichbar ist und wenn nicht Verbindungen zu Nachbarn geknüpft werden. Bei DB0HRO gibt es Links zu DB0MAR, DB0HST OZ2DIV und DB0MVP. Die Links werden im 23cm Amateurfunkband aufgebaut. Als Antennen verwenden wir Parabolspiegel mit 150cm Durchmesser. Um die HF-Verluste gering zu halten sind die Transceiver LinkTRX I gemeinsam mit den TNCs in unmittelbarer Nähe zum Spiegel untergebracht. Da diese Komponenten außerhalb unseres Raumes angebracht sind, wurden sie in Schaltkästen eingebaut.




   Der Einstieg



Der Einstieg ist als Duplex- Einstieg aufgebaut, die Eingabe (also die Empfangsfrequenz des KNET- Empfängers, der bei uns verwendet wird), liegt bei 430.900 MHz,
der Digi sendet auf der Frequenz 438,500 MHz mit etwa 1W an einer seewasserfesten Vertikalantenne, weil bei uns die Winde für gewöhnlich doch recht rauh und etwas salzhaltiger als im Binnenland sind, wie die Korrosionsstände so zeigen.

Das kleine Teil, das links mit einer Schelle im Gehäuse festgeschellt ist, ist der Einstieg der meisten Rostocker Funkamateure in die digitale PR-Amateurfunkwelt,
hier extra groß..




   Der Link nach Lübeck zu DB0MAR

  • ist der älteste, wichtigste, schönste
  • wurde in letzter Zeit neu gebastelt






Bild 1: Geöffneter Schaltkasten für den Link zu HL:DB0MAR


In dem Bild 1 ist ein geöffneter Link dargestellt. In dem Kasten sind v.l.n.r

  • ein TNC2 mit 10MHz Z80 CPU
  • ein Empfänger
  • ein 1 Watt Sender
  • eine 10 Watt Endstufe (am rechten Gehäuse montiert).

Zwischen dem TNC und dem Empfänger ist ein Lautsprecher und eine PTT für Prüf- und Einstellzwecke angebracht.
Im unteren Teil des Bildes ist der Duplexer dargestellt.
Die linke Seite ist mit dem Empfänger, die rechte Seite mit der Senderendstufe verbunden. Der mittlere Anschluß ist mit dem 150cm Spiegel verbunden.

Die Link-Komponenten sind Technik und Technik geht kaputt und muß gewartet werden. Daher haben wir den Versuch gemacht, das Vorhandensein von 4 bis 5 Händen zu umgehen. Messungen und Einstellungen sollten von einem OM durchführbar sein. Der TNC, sowie Empfänger und Sender sind daher in eine "Wartungsposition" herausklappbar.




   Der Link nach MARLOW zu DB0MVP

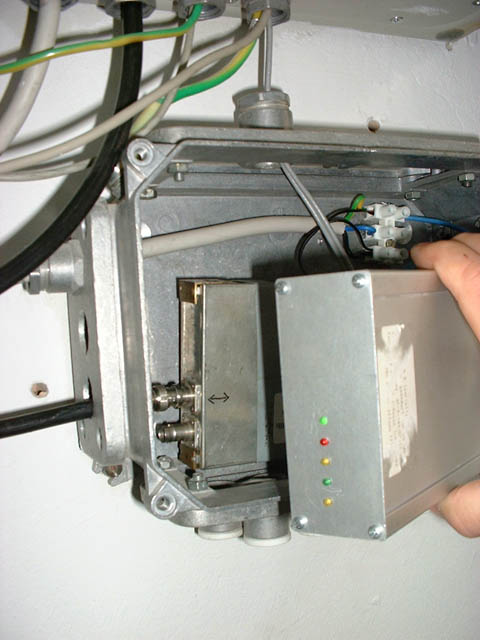

Wenn man will, erkennt man links ein bei uns standardmäßig eingesetztes TNC2C und dahinter einen 23cm- Linktransceiver, normalerweise alles innerhalb des Gehäuses.
