PKW mit verschiedenen Antennen für 2m, 70cm, 23cm und 30m

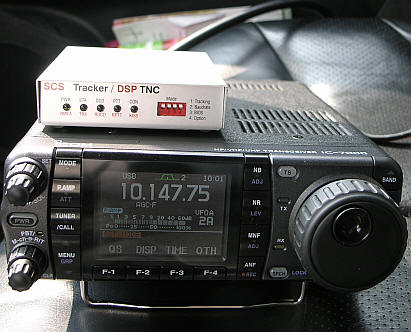

ICOM IC-7000 mit DSP Tracker im Mobilbetrieb

Die Konfiguration des DSP TNC wird mit einem Terminal Programm wie z. B. Hyperterm oder Term durchgeführt. Nachdem die Treiber für den USB-Seriell Chip installiert wurden,  wird im Gerätemanager von Windows die virtuelle COM-Schnittstelle angezeigt, an der die USB-Daten zur Verfügung stehen. Diese COM-Schnittstelle wird bei dem Terminal Programm eingetragen. Die Baudzahl im Terminal Programm beträgt 38400 Baud bei normaler Dip-Schalter-Stellung des DSP-Trackers. Sobald der Tracker mit dem PC verbunden ist kann mit der Programmierung begonnen werden.

Auf der Tastatur des PC wird die ESC Taste betätigt um die Befehle einzugeben. Es erscheint auf dem Bildschirm ein * . Zuerst wird das Rufzeichen mit der richtigen SSID eingegeben, z. B. DF5FF-9 bei einem PKW.

* i df5ff-9

alle weiteren Befehle werden mit ESC %A..  eingegeben. Hier meine Konfiguration für einen PKW auf 30m mit 300 Baud.

* %A 1

* %AT 0

*%AC  Bakentext (z. B. 14.103 LSB HF-APRS)

*%AI 0

*%AP APRS RELAY WIDE3-3

*%AS 1

*%AY 30

*%AX 0

*%B 300

*%ZS

wichtig ist der Befehl *%ZS, der die Einstellungen speichert. Sonst sind nach dem Abklemmen der Batterie alle Einstellungen verloren.

Es ist recht schwierig die genaue Sendefrequenz zu treffen, denn man hat keinerlei Anzeige dafür. Ich habe dazu ein Notebook mit UI-View32 und AGWPE Sound-Card-Modem benutzt. Dort kann man sich auf einem "Wasserfall" die Frequenzen der anderen Stationen anschauen, und seine eigene Sendefrequenz entsprechend einstellen. Es bleibt dann nur zu hoffen, dass der Transceiver stabil ist und seine Frequenz nicht ändert.
