Schallpegel-Sensor



Schallpegel-Sensor

Der Schallpegel-Sensor ist ein Zubehör für das Telemetriemodul, die Telemetrie- Wetterstation oder das Application-Board I. Es ermöglicht den Schallpegel im Bereich von 35 dB(A) bis 120 dB(A) zu messen.

Technische Daten:
- Maße (L/B/H):  50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 5 mA
- Messbereich 35 dB(A) bis 120 dB(A), +/-5dB
- zuletzt im Conrad-Katalog 2004, Best.-Nr.: 10 87 66 (bzw.12 12 40), Preis 19,95€

Berechnung:
für Basic-Unit:
define ad_schall ad[1] 'ad[1] bis ad[8] je nach verwendetem Analogeingang
define schall byte
#start
  looktab schalltable, ad_schall, schall
  print schall;" db(A)"
goto start
end
table schalltable "tables/spl.tab"

für Telemetriemodul:
Eingangssignal A
Tabelle SPL.TAB verwenden

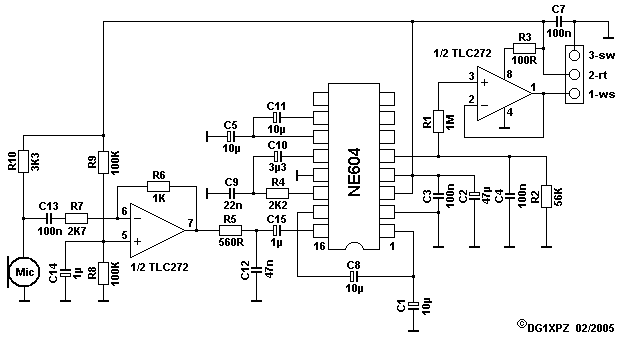

Schaltplan:
Schaltplan Schallpegel-Sensor
