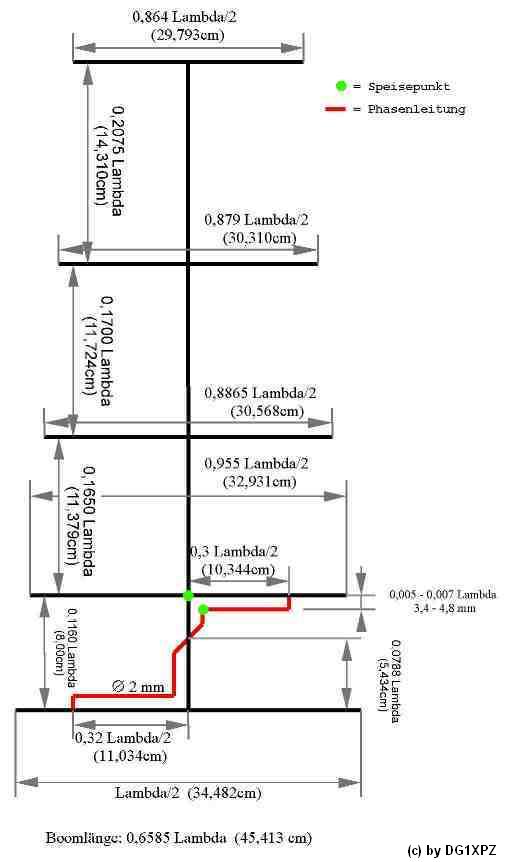

Technische Daten: |
| Werte in Klammern berechnet für 435 MHz |
| - Gewinn ca. 10,5 dB |
| - Eingangswiderstand 50...75 Ohm , unsymmetrisch |
| - Elemente 3 mm, Alu-Rundstäbe |
| - Boom 10 mm Alu-Hohlprofil, quadratisch |
| - Phasenleitung 2 mm Kupferdraht |
| - Trimmkondensator 5-20 pF |
Ich habe eine BNC-Flanschbuchse am Speisepunkt des Boomes befestigen. (Speisepunkt der Phasenleitung = "Heißes Ende"). Ein 5-10 pF Trimmkondensator wird zum Einstellen eines minimalen SWR eingefügt. Nach dem Abgleich kann der Trimmkondensator gegen einen Festwertkondensator ausgetauscht werden. Um der BNC-Buchse und dem Trimmer etwas Wetterfestigkeit zu verleihen, habe ich einen Salatbecher am Boden durchbohrt und auf das Element am Speisepunkt gesteckt und oberhalb mit etwas Kitt abgedichtet.
(Leider musste ich diese Antenne 2 mal bauen. Beim ersten mal bohrte ich die Löcher
für die Rundprofilstäbe ohne Bohrmaschinenständer.
Fazit: Die Stäbe saßen schief im Hohlprofil und die meisten Löcher
waren so "ausgeleiert", dass die Stäbe herausrutschten.
:-( Tja, Amateurfunk ist eben Experimentalfunk. :-) )
|

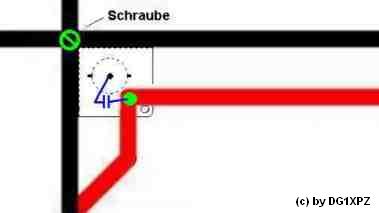

Einbau der BNC-Flanschbuchse:
|
