Repetidor Simplex

Funciona como um repetidor, com o intuito de ser aplicado no mesmo e em qualquer tipo de rádio. Recebe audio, e depois retransmite-o.

As suas ligações são simples ::

• ligar a entrada de áudio, que vem do rádio

• ligar a saída do áudio, que vai para o rádio

• ligar a PTT

Possibilita a gravação de máximo de 20 segs de áudio. Quer os 20 segs estejam findos ou não, quando a recepção do áudio acaba, é feita a transmissão do áudio que foi acabado de gravar.

Ligado a qualquer tipo de rádio, com ou sem desvio de frequência entre emissão e recepção, a maior praticabilidade é atinjida quando usado ao ar-livre, e ligado a rádios portateis, PMR ou outro tipo de equipamentos.

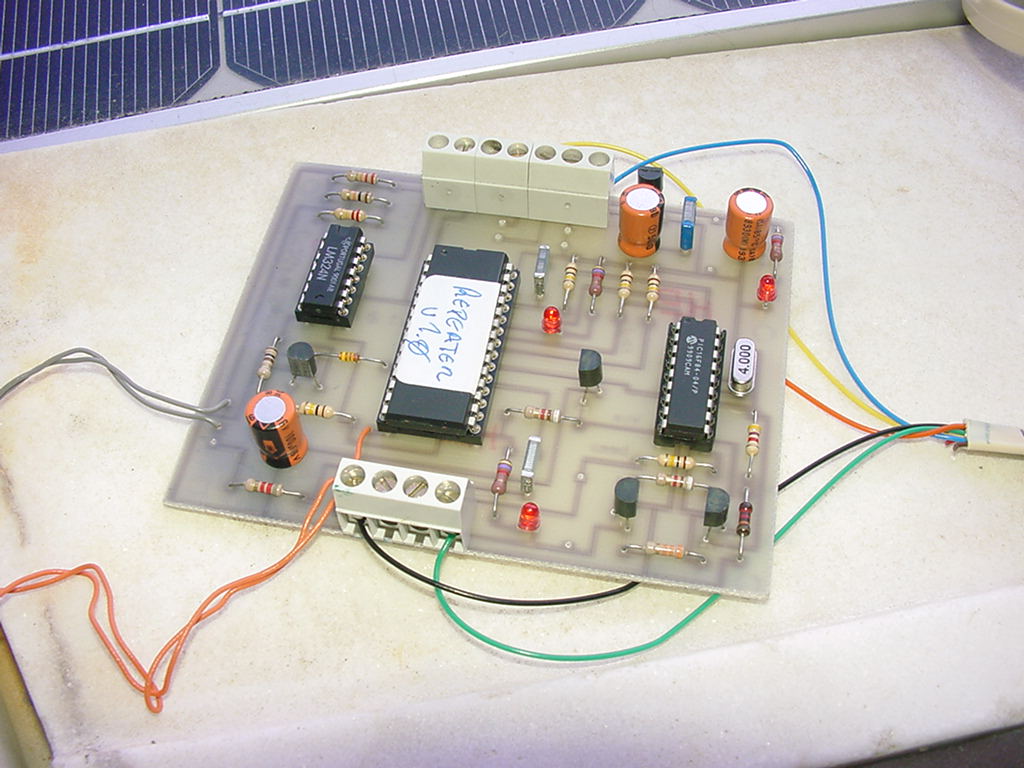

Placa pronta a ligar ao rádio

• A alimentação entre os 6VDC e os 15VDC
• As ligações de áudio são directas, ao Audio out/Speaker out e ao Audio In/Mic In
• Ligação à PTT do equipamento, para a comutação da emissão.

No fim de cada retransmissão é emitido um curto “bip” de “QSL ?”, indicando que a transmissão foi findada

• Em espera consome cerca de 10mA
• Em funcionamento consome cerca de 30mA

O sistema poderá ser alimentado a partir de um conjunto de pilhas, mantendo-se estas durante um largo período de tempo, sem necessitarem de substituição ou recarga.

O binário para programar o PIC, o esquema eléctrico e a PCB, estão disponiveis aqui.

Atenção :: a alteração do código, a programação do PIC, e posterior montagem do circuito, é da inteira responsabilidade do utilizador. Esta electrónica está completamente funcional, e existem várias unidades a funcionar pelo país, por isso, o autor deste projecto, não se responsabiliza por “acidentes” que possam acontecer ao programar o PIC, ou ao montar o circuito.

PCB e PIC programado disponiveis aqui.
