Fonte de alimentação 13.8V 5A

Regulada e protegida

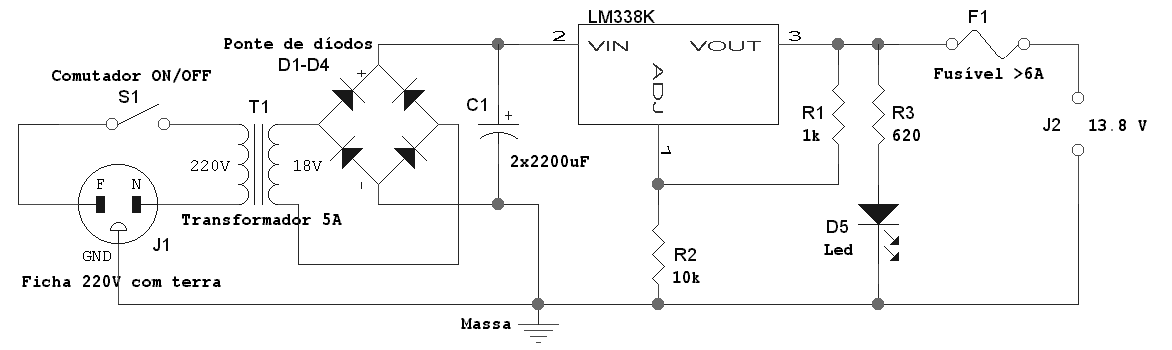

Clique para obter uma imagem maior

Esta fonte é muito fácil de construir.

Algumas notas: O transformador deve ser de pelo menos 5 Amperes, os díodos devem ser todos para 5 A, os condensadores electrolíticos devem ser pelo menos de 18V, o circuito regulador de tensão LM338K deve ser montado num bom dissipador de calor e este deve estar isolado electricamente da caixa da fonte que no caso de ser de metal deve também ser ligada à massa que corresponde ao terminal (-) da saída.

Se for desejável efectuar a regulação da tensão de saída pode-se substituir a resistência R2 por um potenciómetro de 22k.

No meu caso optei por montar tudo dentro de uma caixa de derivação grande (em plástico). Esta solução tem a vantagem de isolar electricamente o dissipador do LM338K da caixa sem acessórios adicionais. O aspecto final é este:
