Transmissor de TVA 1.2Ghz

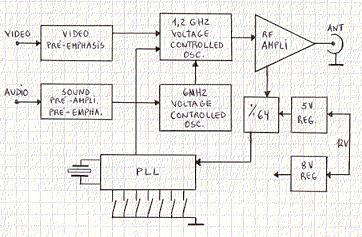

Esquema de Blocos do Transmissor de TVA

Esquema do circuito do transmissor de TVA-FM

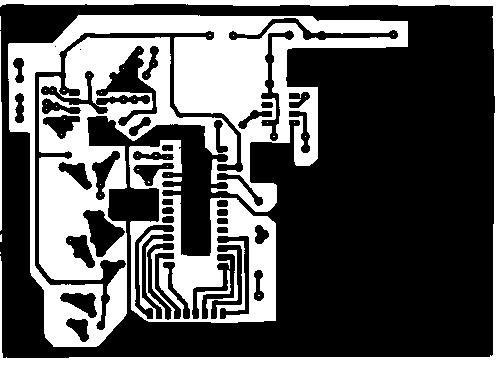

PCI de face dupla (numa das placas os furos são escareados)
As massas das faces são interligadas com muitos pontos

Binário para pogramação do PLL ( MC145151 )
Pinos:
11-1 12-2 13-4 14-8 15-16 16-32 17-64 18-128 19-256
20-512 24-1024 25-2048 22-4096 23-8192
Exemplo:
Frequência 1244Mhz
1244 x 4 = 4976
Pino 23------4976 - 8192 = ON
22----4976 - 4096 = 880 = OFF
25--------------880 - 2048 = ON
24--------------880 - 1024 = ON
20------880 - 512 = 386 = OFF
19------368 - 256 = 112 = OFF
18----------------112 - 128 = ON
17-----------112 - 64 = 48 = OFF
16-------------48 - 32 = 16 =OFF
15-------------------16 - 16 = OFF
14-------------------------------- ON
13------------------------------- ON
12--------------------------------ON
11--------------------------------ON

Amplificador linear de 18W

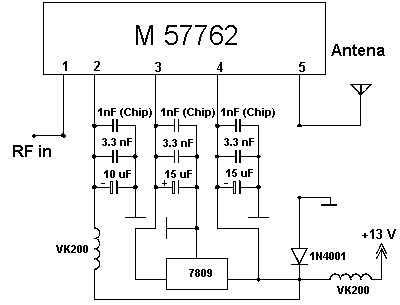

Esquema do circuito do Amplificador Linear de 18W

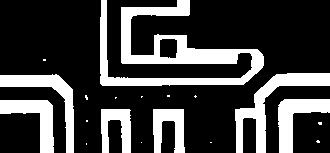

PCI para amplificador linear
( face dupla ), ficando uma das faces intacta
