淺談50Mhz DX
50Mhz,有人稱之為"Magic Band",她到底是有何媚力讓數以萬人,茶不思,飯不想地,守著一個固定的頻率,期待那短暫的QSQ?也許就是人們探求大自然的奧秘,想要尋求一個答案的原動力能夠解釋.
設備
收發報機
(1)28MHZ+50MHZ頻率的機種,如IC-575,FT-655.(已是非主流機種)。
(2)HF+50MHZ 或是HF+50+144+(430)頻率之機種,此機種對新電台來說,是個值得投資的機種,如IC-706mkIIG,IC-746,IC-756,
(3)假如你己有一台HF的收發報機,可以再買一台50MHZ的機種,如情況不允許,可選購"TRANSVERTER",可由28MHZ-50MHZ,如TOKYO HY-POWER HX-650 (筆者沒使用過,不知道效果如何).
天線調諧器
可調諧由3.5Mhz-54Mhz之波段,如DAIWA CNW-320…等.
天線
市售的天線種類繁多,如Cubical Quad,八木,GP,HB9CV....等.選擇適合你自己的天線尤其重要,更要考量經濟能力,居家環境,耐風壓能力,自己做一組天線,享受DIY的樂趣也何嘗不可.
功率放大器
如TOKYO HY- POWER之HL-66V,50W輸出,HL-166V,160W輸出。
頻率分配
日本JARL所制訂的50MHZ頻率分配表.
50Mhz 50.1 50.9 51 52 52.5 52.9 54Mhz
CW |
CW/SSB/AM |
AM數據 |
FM語音 |
CW/SSB/AM |
FM數據 |
全電波型式 |
通常在50.000MHZ-50.100MHZ之間為Beacon示標台,50.110Mhz為DX通信聯絡頻率,在此頻率呼叫到電台後,
應立刻QSY,不要久佔.
我國六米的開放頻率為: 50.000-50.0125Mhz
CW/ 50.110-50.1225MhzSSB.
不過開放的頻寬太窄,強烈建議回歸ITU頻率分配精神,釋放出頻道.
傳播特性
要做50MHZ DX,最重要是要能掌握傳播特性,選擇通訊有利的時間來QSQ,以期在最短的時間內能有最大的效率,如此才能得心應手,
50MHZ之傳播方式,詳述如下:
地表波 |
瞭望距離內之直接通信 瞭望距離以外之山岳回折通信 瞭望距離以外之山岳反射通信 瞭望距離以外之溫度逆轉層通信 |
|
電離層 反射波 |
異常傳播之E層
傳導 (Sporadic E) |
(Single hop Es) |
(Multi hop Es) |
||
橫越赤道傳導 ( T.E.P.) |
||
F2層反射 |
||
其他 |
流星散射通信 |
異常傳播之E層傳導 (Sporadic E)

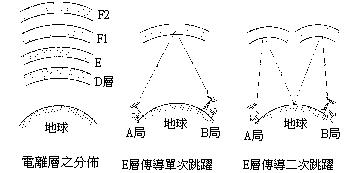

電離層之分佈如圖
,此種傳導在五、六、七、月最常見,
而在十二月末、元月初,程度稍減,不過它卻是任何時段
都可能出現的。此很明顯地,並不受太陽週期影響,它與
天氣的關聯性也很確定,其可能出現的時間從當地時間
早上9至12點及傍晚的17至20點之間,而有單次跳躍
和多次跳躍之分。
橫越赤道傳導(Trans Equatorial
Propagation,TEP)
在太陽黑子尖峰期間,接近赤道的F2子層會略微鼓起,
且密度略為增加。地球磁場赤道的兩側各15度內,大白天
時,其MUF可能上升到正常數值的1.5倍。
如: 日本 --- 澳洲,美國 --- 南美 , 歐洲 --- 南非 ,
即是代表的傳播路徑;
細分為午後型T.E.P.及夜間型T.E.P. :
1.午後型T.E.P.:常發生於中午12點至18點,信號安定,
傳播距離較長。
2.夜間型T.E.P.:多發生於晚上8點至10點,信號多QSB,
傳播距離較短,如 JA---- VK、VK9、P29、V63為傳播代表。
F2 層反射
在太陽黑子週期尖峰期間,F2子層的反射,能讓MUF到達
70Mhz左右,跳躍距離通常介於2900公里至4000公里之間,
其多次來回所建立的路徑,能通達全世界。區分有單次跳躍
,與多次跳躍.
散射波 (Scatter)
電離層內電子密度不均勻,造成電波散射傳播。
流星散射通信
流星經過電離層時,尾巴會拖著一長串離子化的粒子,
頻率從50Mhz 至432Mhz, 距離從800公里至2100公里
的通信都能夠藉著這些離子物的反射來操作。而一串流星雨
僅能作一、兩秒到一分鐘的流星傳導通信,並可從通訊的時間
、強度來測定流星雨的大小。而以電腦與 TNC運用,發射標誌
信號Beacon ,內有發射時間、台號,結果彙集後交給分析人員
,分析者只要把各不同距離的接收者數量統計,就可知道某時某分
的流星群密度如何,密度越大,收到的距離越遠。流星群出現的時間
如下 :
主要流星群
流星群名稱 |
輻射點 |
出現期間(月/日) |
極大日(月/日) |
天龍座 |
230 +49 |
1/2-1/5 |
1/4 |
室女座 |
210 -10 |
3/16-3/25 |
|
武仙座 |
271 +33 |
4/15-4/25 |
4/22 |
寶瓶座 |
336 -1 |
4/25-5/16 |
5/5 |
天龍座 |
228 +58 |
6/22-6/30 |
|
寶瓶座 |
340 -16 |
7/20-8/10 |
7/30 |
寶瓶座 |
337 0 |
7/20-8/10 |
8/4 |
魔羯座 |
308 -10 |
7/16-8/25 |
8/2 |
英仙座 |
45 +57 |
7/20-8/20 |
8/13 |
天鵝座 |
289 +56 |
8/15-8/20 |
8/20 |
仙女座 |
4 +45 |
8/下旬 |
|
御夫座 |
89 +39 |
8/30-9/4 |
|
天龍座 |
265 +54 |
8/8-10/9 |
|
獵戶座 |
92 +15 |
10/15-10/30 |
10/21 |
鯨魚座 |
40 +5 |
10/15-10/25 |
10/20 |
雙子座 |
98 +14 |
10/20-10/28 |
10/23 |
金牛座 |
52 +14 |
10/15-11/30 |
11/5 |
金牛座 |
56 +22 |
10/15-12/1 |
11/10 |
獅子座 |
152 +22 |
11/1-11/末 |
11/17 |
仙女座 |
25 +43 |
11/17-11/23 |
|
獵戶座 |
98 +8 |
11/20 |
|
金牛座 |
56 +22 |
11/20-11/23 |
|
雙子座 |
133 +32 |
12/5-12/19 |
12/13 |
小熊座 |
218 +76 |
12/17-12/23 |
12/22 |
太陽黑子
現在正要進入太陽黑子活動的高峰期,掌握此方面的資訊
,時為DX重要參考。可從Internet、市立天文台獲得,另外
美俄日等國也以短波,定時廣播太陽活動狀況。
實戰運用技巧
一年四季各月份,大致上能夠QSO的區域,通常在春秋季為南半球
,夏秋季為日本等區域,
依傳播特性不同,傳播的時間也有所不同,
推測
以HF頻道情形來推測50Mhz的傳播狀況,例如在29.540收到
菲律賓DU1HB 的 Beacon 時(無法確定現在是否正常),
就可以多加留意六米的狀況了.
標誌信號與電視訊號參考
40-60Mhz
TV電視訊號,因為其發射功率常常以KW來發射,
發射時間長,且接收容易,可作為50Mhz傳播參考。另外,
標誌信號Beacon之收聽最為直接有效,頻率從50.000至50.100Mhz 之間
。
太陽的週期性
太陽自轉週期約為28日,因此,太陽活動影響電離層反射的狀況
,也會造成週期性的效果。
傳播狀況之移動
例如現在與VK3的電台QSO,但等一下可能變成VK5,而後
至VK6。此傳播狀況之移動性,在實際操作時,常常發生。
也許當你與VK4的電台通上之後,也許會QSO到P29或V85
的電台。所以別急著把機器關掉,大肆慶祝高興,可錯失了
更好的機會。
傳播狀況之地域差
有些時候,電離層的反射範圍很窄,不同區域的電台對同一
DX局效果可能就差很多,因此QSO時要快、狠、準,互相
交換信號報告即可,趕快繼續下一個QSO,否則浪費太多
時間而錯失機會,是很可惜的。
週末假日
有了天時,地利,但人們都在上班,自己只有聽 Beacon的份
!因此,多利用星期六、日做QSO。不過,有些回教國家
是星期五休假的。
錄音
QSO時不妨將過程錄音下來,可供做日後再確認,參考之資料。
Log之記載
除了基本Log之記載事項外,可將傳播狀況、天線方向、傳播
種類、OPEN 之始末時間、一併紀錄下來,作為下次QSO之參考。
QSO之順位
如果同時有兩個以上的區域傳播狀況Open時,可參考下列順位
來選擇QSO:
(1)
DX-Pedition的電台
(2) QRV有限時間之常駐局
3.此國家的電台很少
4.此國家有很多電台
當然,以自己沒有通過,或很難得能夠QSO的Country 來選擇。
資訊的流通
通常可從日本CQ Ham
Radio 或美國CQ Amateur Radio 雜誌
得知六米的傳播預測或QSO結果,這些都是對自己經驗的累積。
網際網路的運用
由於Internet可以很便宜、可靠地接收傳遞訊息到世界各地。現在Internet上有很多網站 ,上面有很多從各地發表的DX資訊,
你可以從網站得知現在六米的傳播狀況,這是最快的方式。
通常可參考日本的通聯紀錄,但沖繩與香港的通聯報告最值得
參考。當然,你的DX通聯紀錄也可以POST上去,或是POST
些訊息都可以。另外,也可以從網路上得到最新的太陽黑子活動
狀況。
團隊合作之發揮
當某一台在頻道中完成QSO時,及在二米波段通知各台加入,
發揮眾人力量來QSO.
耐心、細心、恆心、毅力、爆發力
有了上述知識後,當你在50.110Mhz
Standing-by 時,必須發揮
上述三心二力,因為那短暫的QSO乃是長時間的經驗累積而來的。
那短短的一瞬間,一個微弱的CW訊號也許是個令人驚喜的結果呢!
DX Award
當好不容易完成了許多的QSO,拿到了QSL卡,那是如何地不容易
,因為傳播狀況不是如此容易掌握的,因此張張都值得珍惜。
此外也有專為50Mhz設立的獎狀,如日本JARL 的50-100、50 MhzDX賞。
自我實力評估
你可以從天線種類、距地上高度、發報機性能、發射功率、地理環境
、能夠待機之時間長短、情報收集、資料之整理、頻率Open時警急
聯絡可馬上投入上線、與他局之協調關係等各方面來取求最好的狀況
,使自己有著最好的DX環境。
結論
對六米有了初步的認識了吧。有空常來六米逛逛!
這篇文章是綜合資料而來,如有疏失,請見諒!!
